Stampante 3D

[MrMassy86]

Salvatore le tue prove sono sempre meglio, il tetto mi piace tantissimo Massimiliano

[C_A]

E' venuta bene! Avrei un'idea da ignorante, forse assurda: camuffare le righe che fisiologicamente fa la stampante, con una forma a mattoncini. Se è assurda come non detto!!!![:I]
Ciao!!!

[sal727]

E' una cosa alla quale avevo già pensato, per es nel casello ci può stare bene, ma non dappertutto, qualche macchia di distacco dell'intonaco farebbe la sua figura.
Come puoi notare nel tetto ho dato solamente una passata di filler ed il comignolo sembra fatto di mattoni e non sta male.

[AXEL]

Salvatore, sei anche molto abile a verniciare bravo!
Ma io vorrei capire una cosa...tutte quelle righe sono un limite della stampante, oppure sei tu Salvatore che sbagli qualcosa?

[sal727]

Grazie Massimiliano
Grazie Alessandro, le righe purtroppo ci sono, il deposito del materieale è a strati, credo che si possano ridurre in modo meno invasivo operando sui parametri della stampa ed utilizzando materiale migliore, per questo prima di verniciare bisogna stuccare con passate di filler o stucco bianco in modo da ridurre gli avvalamenti ed avere una superficie liscia, sicuramente ci proverò a ridurre le righe, da quando ho iniziato ho fatto dei notevoli passi avanti, essendo autodidatta mi occorre tempo .

[Egidio]

Ottimo lavoro Salvatore.......Mi piace nache molto la colorazione che hai dato. Saluti. Egidio.

[ho_master]

Una considerazione dovuta alla maggior pratica: se date una occhiata alle foto del mio 'filetto'

Qui comincia l'avventura . . . in 3D

noterete che materiali di diversi colori danno luogo a rigatura differente.

Alcune mescole sembrano piu' cristalline ( rosso, arancio, blu ) e altre piu' pastose(bianco, grigio chiaro, verdino ).

In aggiunta a questo io uso un passo verticale di 0,1 mm ( e talvolta di 0,05 mm nei passaggi difficili ) e ovviamente il lavoro di stuccatura e' molto minore.

Se guardate gli elementi stampati in 'lastra' la rigatura e' praticamente inesistente e si nota di piu' la tipologia del riempimento..

Salvatore, se pubblichi i disegni del nuovo 'cessetto' e del tetto del casello faccio delle prove di confronto con le tue.

A presto, Antonello

[sal727]

Grazie Egidio
@Antonello
ecco i disegni, sono completi e senza errori [:I]
casello muri infissi.zip (132,61 KB) casello tetto.zip (784,96 KB)

[sal727]

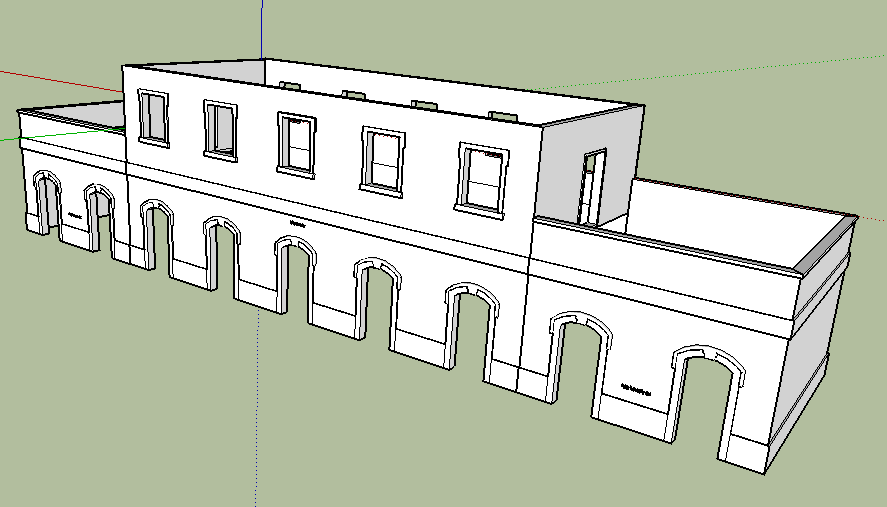

Proseguendo le mie prove con la tecnica della stampa in 3D, partendo dai piccoli edifici, vedi il gabinetto ed il casello, ho eleborato un progetto di una stazione, ho preso riferimento dalla stazione di Doriano recuperata in rete, con qualche piccola modifica, aggiunta la pensillina e l'orologio sul tetto.

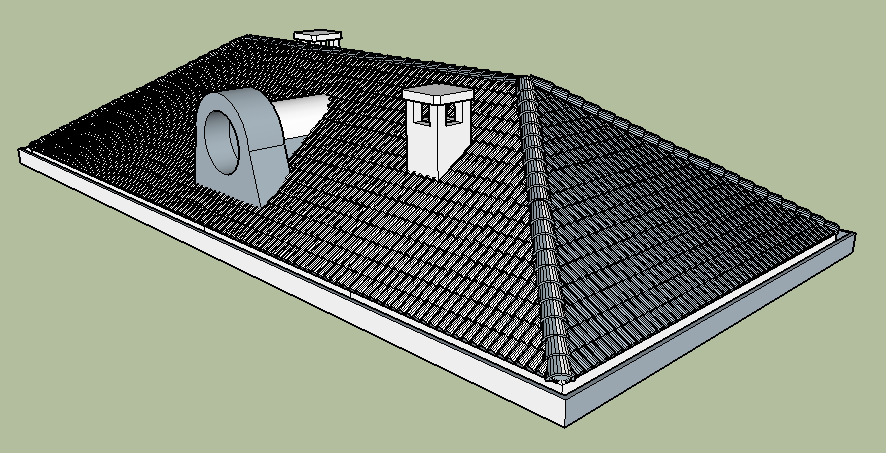

A causa delle dimensioni maggiori non è stato possibile procedere con una sola stampata, per cui ho sezionato il fabbricato e predisposto per assemblamento, unico pezzo che sarà intero è il tetto.

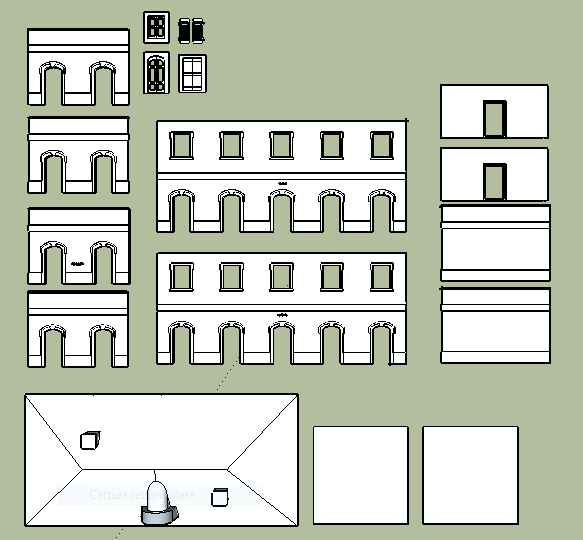

progetto:

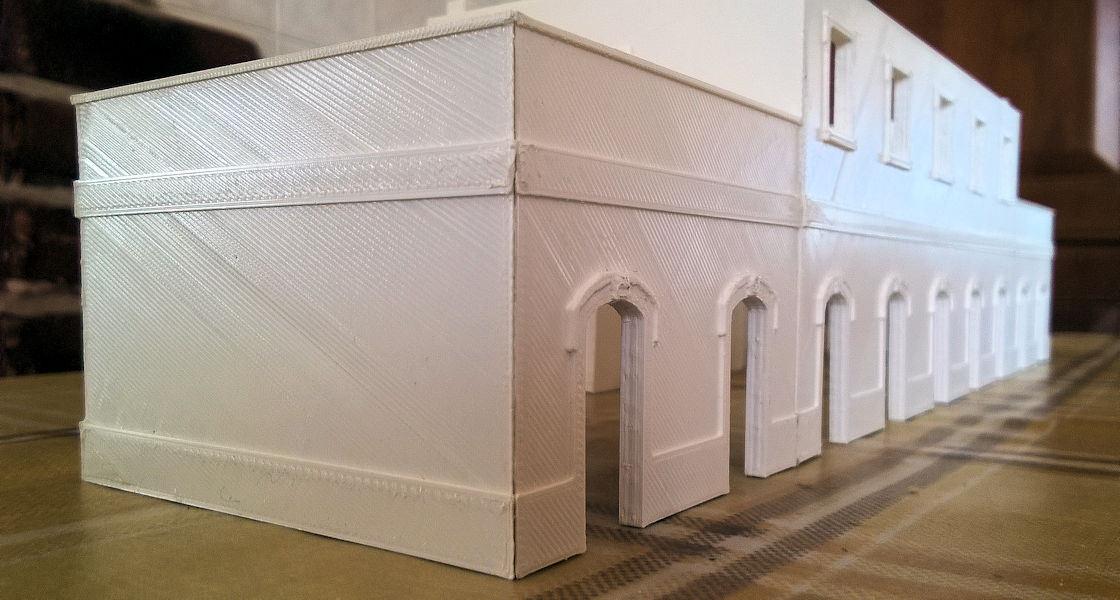

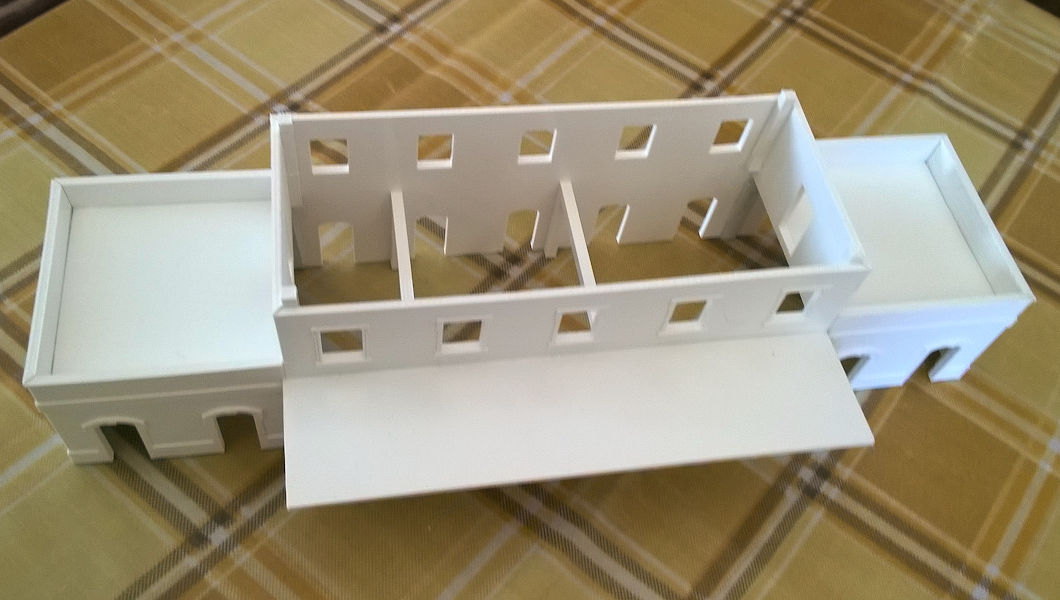

ecco alcune immagini della stazione assemblata, manca il tetto che ancora devo stampare

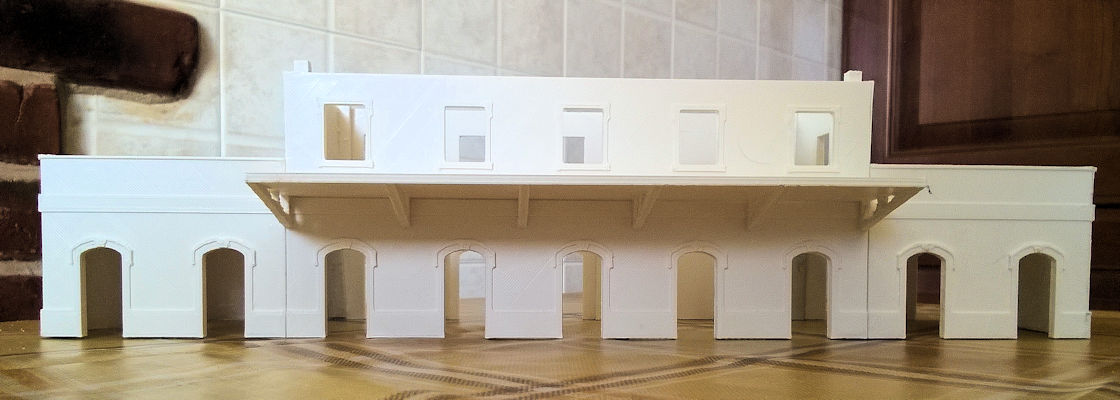

lato binari:

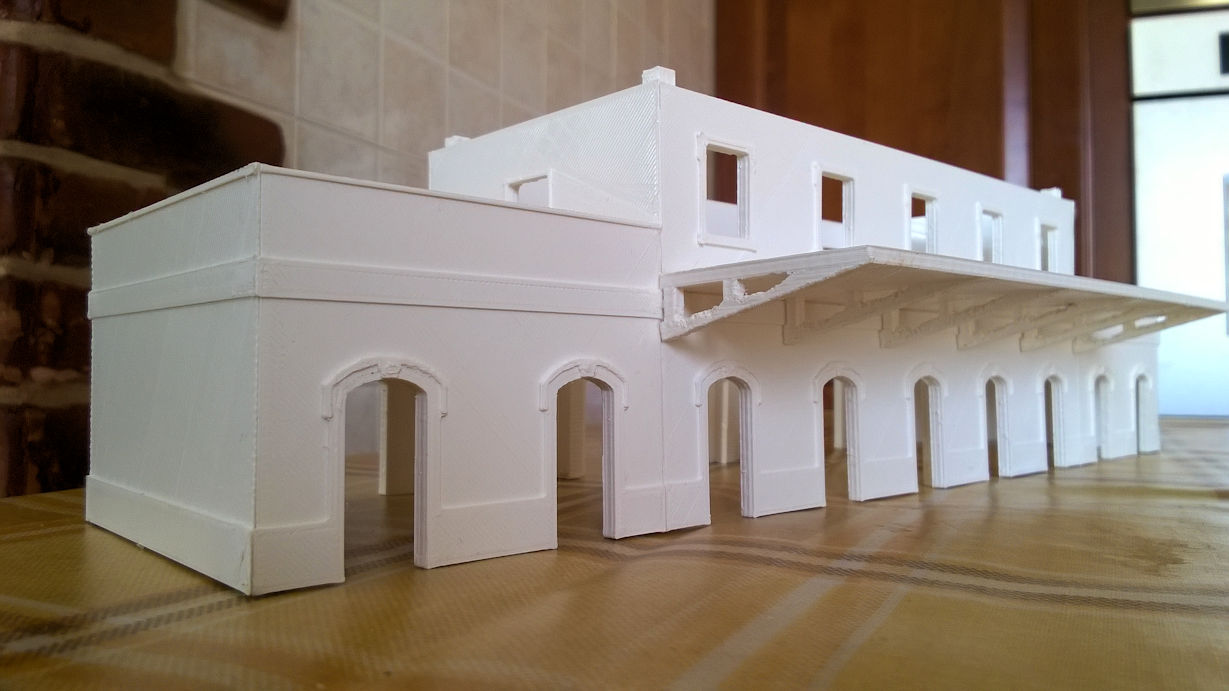

lato esterno:


come si può notare non uso più il pla colore blu avuto in dotazione, ho acquistato un rotolo di colore bianco di materiale superiore al precedente, questo non elimina i famosi segni dovuti alla stampa ma li attenua leggermente.
Mi sembra che non sia venuta male [:I]

[C_A]

E' venuta benissimo. Un velo di fondo tinta, e più mani di vernice alle pareti e sarà perfetta. Bravissimo
Ciao!!!

[robiravasi62]

grandioso!

[AXEL]

Beh che meraviglia

[robiravasi62]

Salvatore, posso fare una domanda? hai stampato i singoli pezzi, che sono pareti e che suppongo hai stampato sdraiate. Si vedono comunque delle "striature inclinate a 45 gradi" sulle pareti. Cio' che voglio sapere è che comunque una superficie orizzontale rimane striata? non solo una verticale?grazie

[sal727]

Ringrazio per l'apprezzamento
@robiravasi62
si a differenza delle altre realizzazioni dove le pareti erano stampate in verticale, qui la stampa è in orizzontale e come noti dall'ultima foto si notano le passate della stampante, l'inclinazione non è esattamente di 45°, il software inclina l'oggetto in base al minor tempo di realizzazione, per utilizzare meno passaggi, per cui la stampa nella parte del contorno va diritta e li posso impostare quante passate desidero fare, io ne faccio 2, poi lavora in diagonale per il riempimento, la dimensione delle passate dipende dall'ugello che si usa, le classiche sbavature sono anche riferite ad altri parametri settati, consideriamo che la stampante, anche se secondo il mio parere fra le migliori, è ad uso consumer e non professionale. In fase di verniciatura utilizzo, come precedentemente postato, passate di stucco per ridurre queste sbavature.

[robiravasi62]

grazie della risposta, immaginavo che con un po' di stucco spray sistemassi tutto. nella mia ignoranza volevo capire perchè striasse anche orizzontale

[MrMassy86]

Complimenti Salvatore, davvero un'ottima realizzazione
La tua bravura e l'acquisto del nuovo rotolo di qualita superiore ha fatto la differenza, rispetto alle precedenti si nota subito un salto di qualità notevole
Massimiliano

[sal727]

Grazie Massimiliano, sono ancora un allievo al confronto di molti qui sul forum, si cerca sempre di migliorare

[v200]

Come autodidatta sei già a buon punto
Per le righe di stampa forse dello stucco spray tipo carroziere? Bisognerebbe fare una prova su un rettangolo ( un pezzo di prova stampa senza importanza) per vedere se lo stucco intacca la plastica.
A volte questi stucchi sono un po aggressivi con la plastica.
Una alternativa fare la stampa da Shapeways ( www shapeways.com ) so che stampano per conto terzi con macchinari industriali.

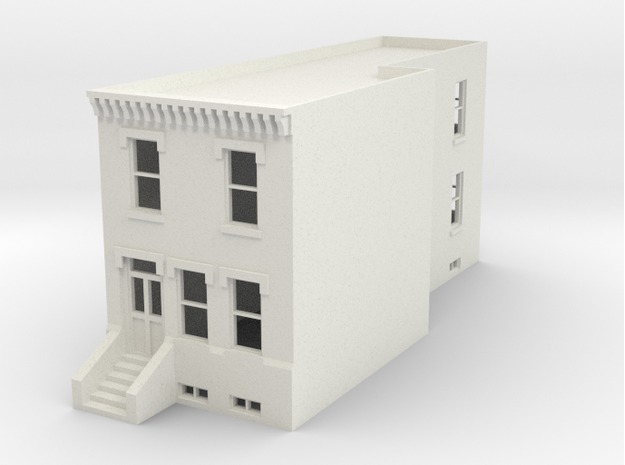

Ecco un loro lavoro


Immagine:

334,39 KB

Se soddisfa i loro requisiti lo mettono in vendita.
Roby

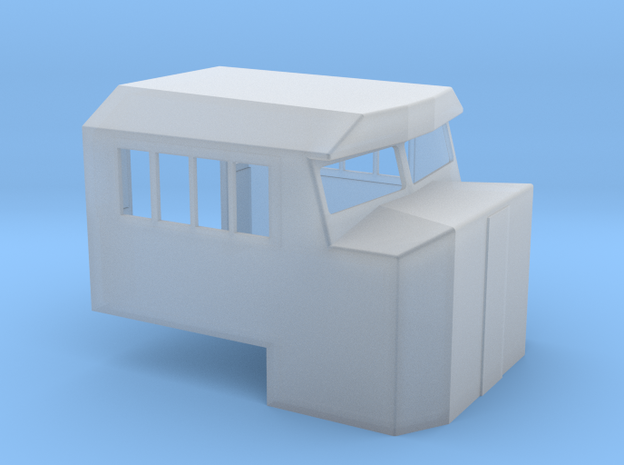

Immagine:

30,26 KB

[Egidio]

Bravo Salvatore. Saluti. Egidio.

[sal727]

Grazie Roby, grazie Egidio
@Roby
se leggi i post precedenti ho già fatto la prova con due tipi di stucco spry quello universale bianco e quello da carrozziere filler suggeritomi da Antonello, entrambi attaccano tranquillamente, non ho notato una sostanziale differenza fra i due a parte il colore, occorrono sempre più passate per ottenere un effetto soddisfacente. Riguardo ad utilizzare terzi per la stampa, direi che toglie la soddisfazione del fai da te , certamente non è da escludere se dovessi fare dei modelli che han bisogno di una alta precisione e defizione superiore, cose che la mia stampante non può fare.

[schunt]

L'altro giorno vedendo transitare un treno composto da carri Eanos ricostruiti della VTG carichi di rottami di ferro, ( quelli con pareti rinforzate che distribuisce ACME in confezioni da tre ) - mi e' venuto in mentre di prendere in considerazione l'acquisto di una stampante 3 D, per cui domando : a nessuno di voi e' venuto in mente di provare a realizzare qualche cosa del genere?

[Peppe Petronio]

Complimenti Salvatore è venuto un bel lavoro, ma per gli infissi come ti regoli utilizzi la stessa tecnica con la stampante oppure utilizzi il petg da 1 mm inciso e poi incollato all'interno.
ciao
Peppe

[sal727]

@Peppe Petronio

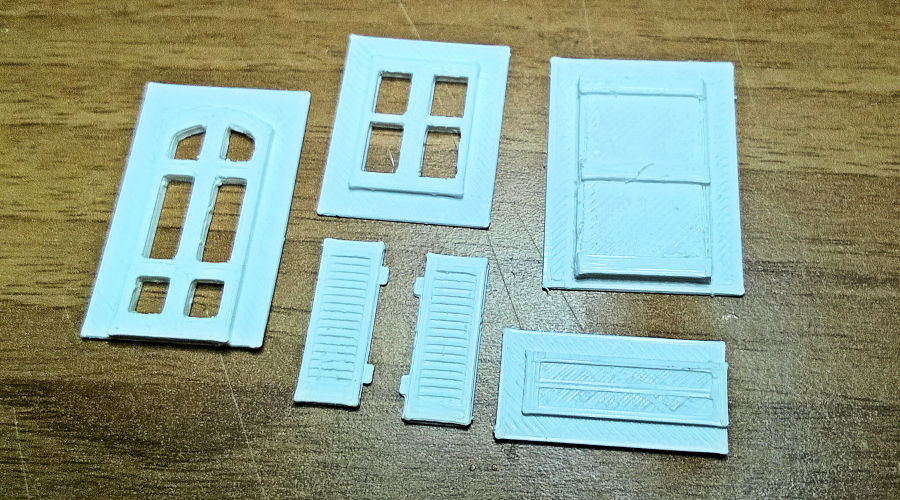

grazie per il complimento, se guardi la prima foto quella con nome progetto noterai che in alto ci sono anche gli infissi, in foto li vedi stampati, vengono bene ed è mia intenzione stamparli anche a metà in modo che si possano utilizzare come anta aperta, sono fatti su misura.

infissi


@schunt
oltre a me ci sono altri qui nel forum che hanno una stampante in 3d e la utilizzano per lo scopo, in ultimo vedi qui
http://www.scalatt.it/forum/topic.asp?TOPIC_ID=13218
c'è un bellissimo progetto di stampa 3D di una loco in scala TT
se vuoi alta definizione, una stampante consumer non è idonea allo scopo, bisogna rivolgersi a dei professionisti vedi quelli indicati da Roby

[sal727]

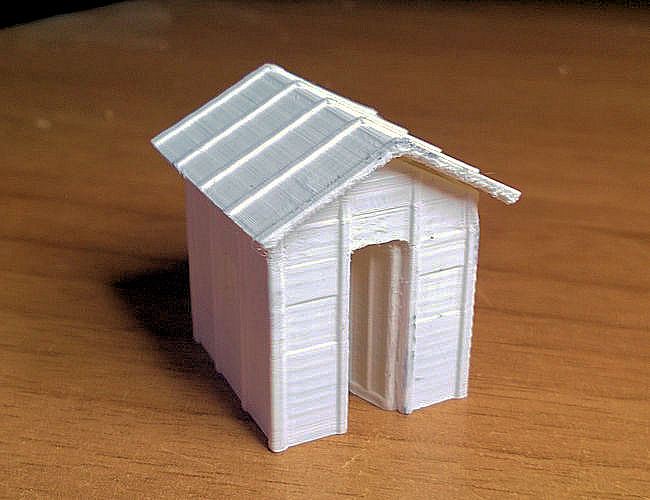

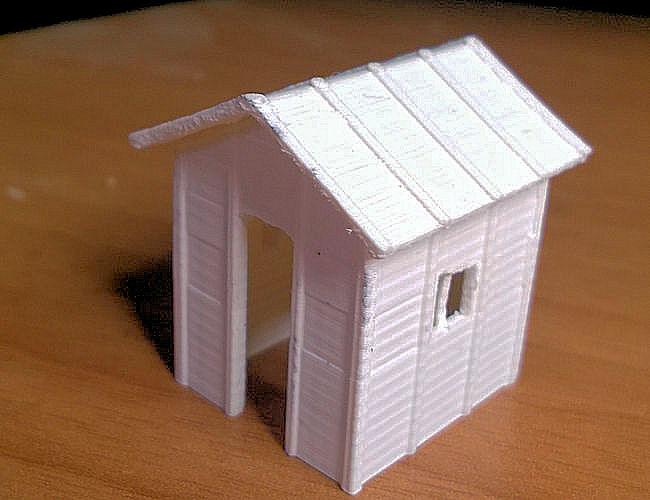

Un altra piccola realizzazione, un casotto stile fs






ho voluto fare una prova stampandolo con la porta aperta, esito soddisfacente

[sal727]

Stampato finalmente il tetto, che era la parte più lunga da fare (28 ore), terminata così la prima fase della stazione
lato esterno:


lato binari:


come ogni buona costruzione si mette la bandiera a tetto ultimato
