MODULO "Porto Borgio (curva esterna)"

[58dedo]

@Carlo,
grazie per l'incoraggiamento, ma dal progetto alla realizzazione ne passa.
Devo accertarmi se alcuni arredi sono disponibili in TT e già qui il primo inghippo.
Nel cercare una gru a portale, classica per il trasferimento delle merci da terra a nave o H0 o poco N.....disegni in scala nulla, già questo mi smonta.[:(!]

Un aiuto, se dovessi acquistare una gru in H0, la differenza è notevole? oppure qualcuno ha a disposizione dei disegni, esplosi quotati di queste gru?


@Fabrizio,
non vorrei creare problemi in futuro, se realmente sarà necessario e quando sarà funzionante ne riparleremo.
Attualmente è solo un file e nulla più.
Come vedi ho problemi a reperire notizie o materiale per realizzare il porto e fintanto non sarà operativa la stazione, l'altro modulo rimarrà certamente nel cassetto

[cararci]

Bravo Diego, con le osservazioni già avute il progetto si svilupperà al meglio e alla fine, come tuo solito, ne verrà fuori un capolavoro.

[Edgardo_Rosatti]

L'idea mi piace molto e di un modulo di blocco c'è sicuramente bisogno, a maggior ragione inserito nell'ambito di una stazione.
Oltre che a te, anche il cappio può essere utile qualora dovesse mancare la galleria dell'Orso.

Per qualche disegno di impianti fissi:
http://www.rotaie.it/New%20Pages/Disegn ... Fissi.html

[Andrea]

Diego, mi ero scordato di dirti che ho inserito il tuo modulo tra quelli "in fase di studio".
Poi vedremo se si concretizzerà...

[stizzy]

...qualcuno ha a disposizione dei disegni, esplosi quotati di queste gru?

dai un occhio qui:
https://3dwarehouse.sketchup.com/search ... ass=entity
Se trovi una che ti puo' andare bene, poswsiamo valutare il costo della stampa 3D
-
E poi questa:
http://www.modellbahnshop-lippe.com/pro ... odukt.html
-

[58dedo]

Ill.mo Presidente Amministratore,
noto che nell'ultimo periodo ha delle lacune dovute agli intensi impegni istituzionali, pertanto devo nuovamente farle notare due mancanze nei miei confronti:
- il modulo in progettazione è nominato BORGIO SCALO e non Borgo scalo
- l'avatar del modulo "Torre Prarola" è ancora la prima foto del progetto; essendo il modulo terminato,dal mese di maggio, chiedo espressamente che venga aggiornato con avatar del modulo terminato

Secondo il mio parere, avrebbe bisogno di un periodo di riposo, in alternativa non potendo abbandonare temporaneamente la sua "cadrega (sedia) istituzionale", dovrebbe avvalersi di segretaria professionale, efficiente e disponibile.
Chiaramente le proposte sono a totale carico del Presidente Amministratore non essendo contemplate nell'atto costitutivo e successive modifiche o verbali assembleari.

[Andrea]

Mi consenta, ill.mo Socio di Maggioranza, le madornali sviste sono dovute all'inevitabile clima di tensione che precede il Derby d'Italia, consapevole del probabile ed inevitabile ennesimo FURTO bianconero.
Sarà mia premura rivedere il tutto nelle prossime ore, a prescindere da eventuali rapine o truffe perpetrate ai danni della prima squadra di Milano per la quale lei stesso parteggia.
Nella'attesa di conoscere l'esito della partita, l'occasione mi è gradita per porgere cordiali saluti.

[58dedo]

Ciao Stefano,

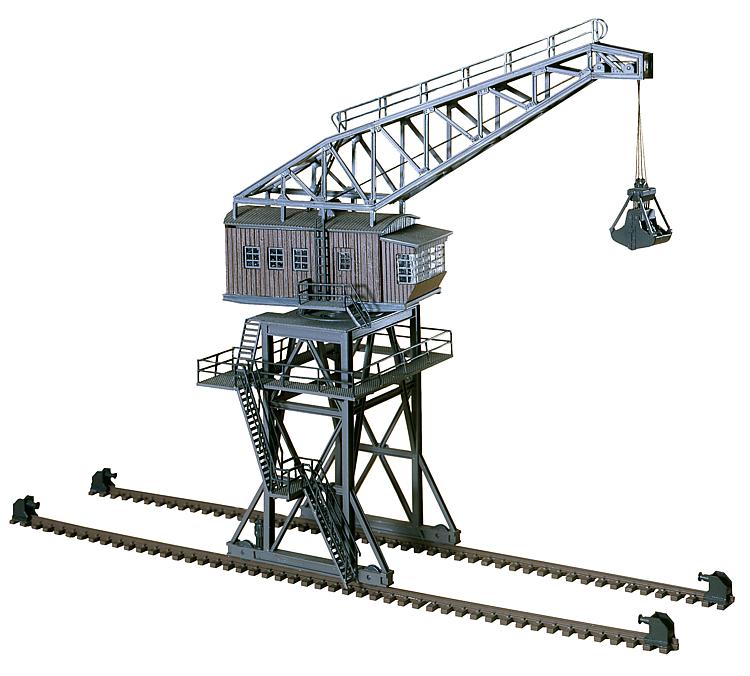

all'inizio volevo acquistarne una in scala H0, ma il dubbio che i particolari fossero troppo fuori scala mi hanno bloccato, comunque la gru a portale che vedrei nel mio porto sono queste, se ti vuoi interessare per l'eventuale creazione in 3D ti ringrazio anticipatamente.



Immagine:

62,9 KB

Immagine:

7,77 KB

vorrei avere questa tipologia di gru per i seguenti motivi:

- possono essere gru per diverse tipologie di merci (dai container alle granaglie)
- volevo ricreare un ambiente non modernissimo
- ho pensato ad una banchina terminale di un porto, quindi poco utilizzata e con attrezzature leggermente datate

diciamo che comunque per dimensioni, sopratutto in altezza, l'ideale sarebbe l'ultima, la prima (h0 h= 245 mm.) l'altra (H0 h=178 mm.)

[Andrea]

- il modulo in progettazione è nominato BORGIO SCALO e non Borgo scalo

Con spaventoso ritardo (sinceramente me ne ero scordato), ho provveduto alla modifica. [:I]
Poi sostituirò anche la miniatura di Torre Prarola.

[Egidio]

Condivido totalmente il tuo progetto Diego. Spero di poter vedere presto evoluzioni in merito..... Saluti. Egidio.

[58dedo]

buonasera a tutti,
in attesa della definizione contrattuale con il nuovo Socio di Minoranza della neo QUATERMAN 2.0 s.r.l., vi presento un aggiornamento del nuovo progetto Borgio Scalo.
Il concetto di base è il seguente:
trattasi dell'ultima banchina, ormai in semi abbandono, di un porto di media importanza e quindi le attrezzature non saranno di ultima generazione e di conseguenza ci dovrebbe essere un gru a braccio su portale sovrastante i due binari lungo la banchina di sinistra e due gru a braccio a terra (come quelle spesso utilizzate nei nostri magazzini merci) nella banchina in alto.
Si è provveduto ad inserire una banchina più bassa per ovviare all'altezza del piano ferro rispetto al mare.
Il vuoto che si creerebbe tra le strutture dei moduli e il fondale verrà chiusa da un "tappo" asportabile con il classico borgo ligure.

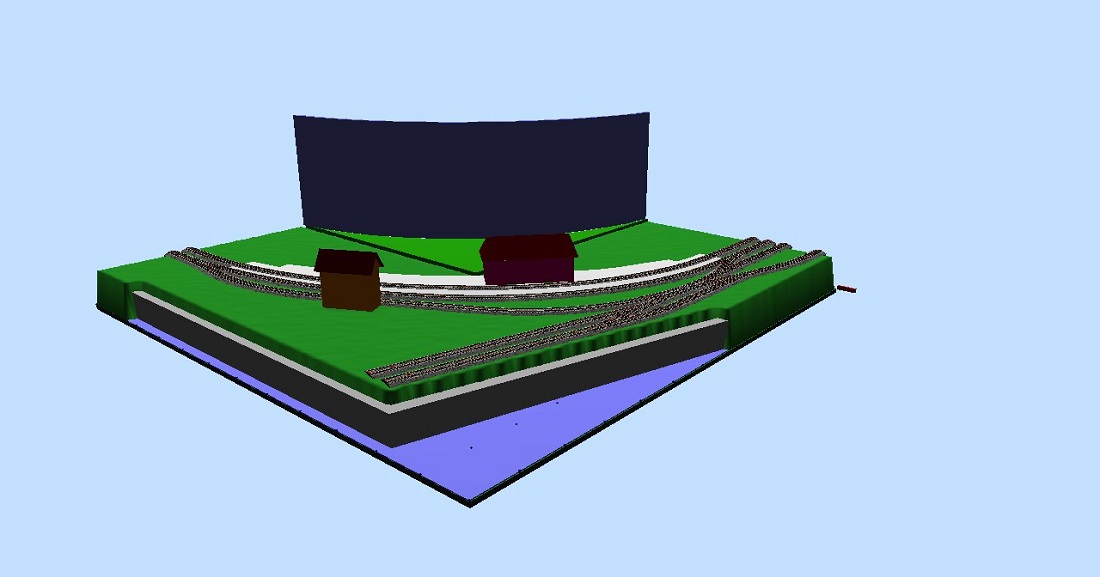

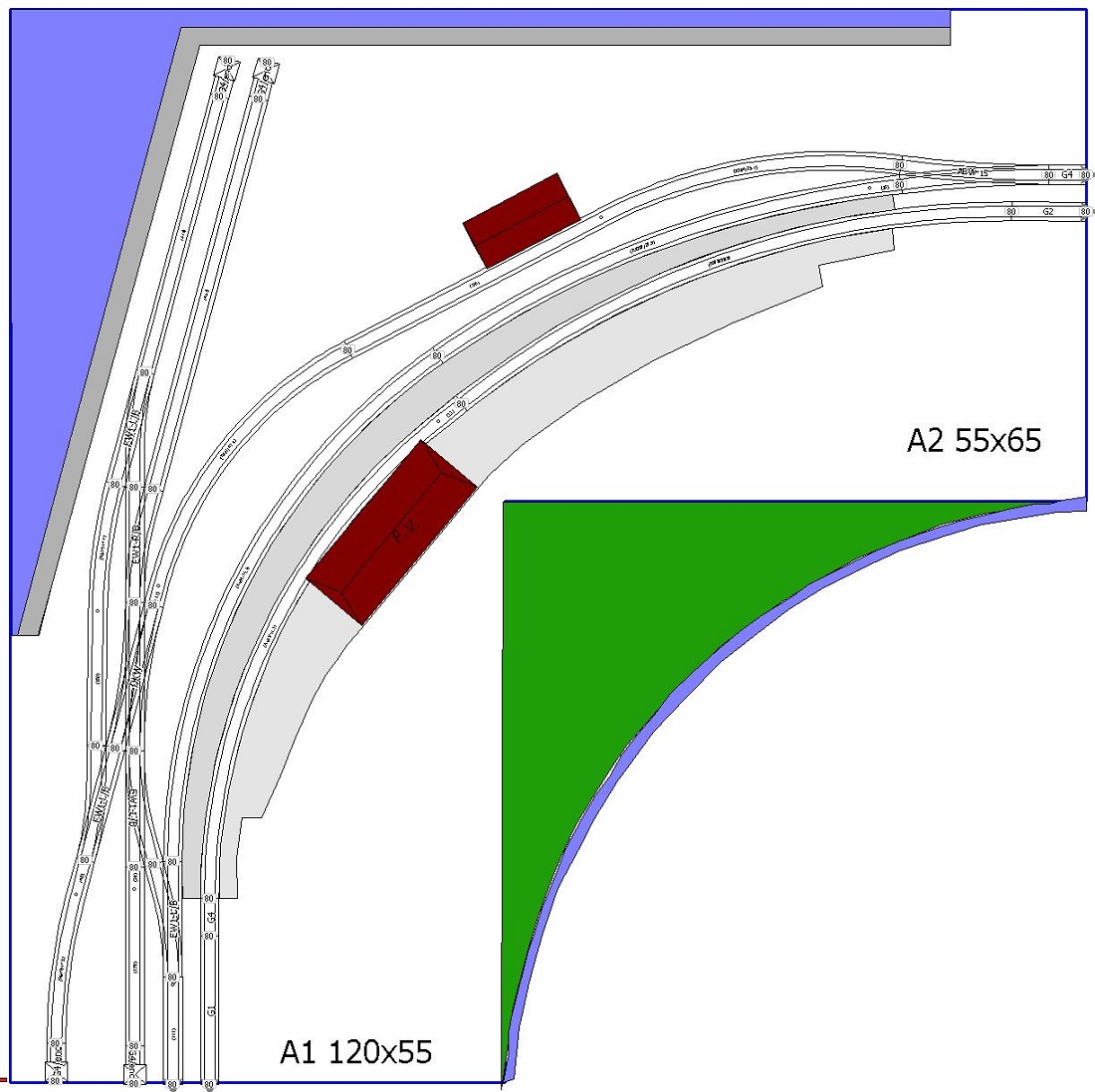

Immagine:

234,43 KB

Immagine:

78,44 KB

Ora chiedo lumi sul piano binari, il progetto attuale è stato concepito per poter avere accesso da qualsiasi binario sia in ingresso che in uscita alla linea principale.
Personalmente reputo le 2 aste di manovra in basso molto corte, l'unica alternativa sarebbe di allungare il modulo di 10 cm., portandolo a 130 cm.
Ma nel caso in cui venga inserito nel modulare, ci sarebbe il problema del disallineamento rispetto alle misure standard degli altri moduli.
Rimango in attesa di ricevere critiche e consigli dai guru.

[Egidio]

Ottima variante Diego. Saluti. Egidio.

[merlin77]

wow

[Andrea]

Bene Diego, direi molto interessante.
Intanto un benvenuto al nuovo Socio di Minoranza della neo costituita QUATERMAN 2.0 s.r.l., nel caso in cui decidesse di aderire alla realizzazione del Borgio Scalo.
A mio avviso i due tronchini di manovra potrebbero bastare per ospitare una loco, quanto sono lunghi?
Perché parli di disallineamento rispetto alle misure standard del modulare?

[58dedo]

ciao Andrea,
i tronchini sono di circa 20 cm., supponiamo che sul terzo binario di stazione arriva un convoglio di container da scomporre e far entrare in porto, anche se faccio entrare un carro alla volta, il tronchino di 20 cm. non credo sia abbastanza per un carro + motrice da manovra (anche se dovessi utilizzare una kof).
La soluzione potrebbe essere quella di allungare il modulo di 10 cm., così facendo i tronchini si allungherebbero.
Il modulo diventerebbe cm.130x120 a differenza dell'altra curva che è 120x120.

[Andrea]

OK Diego, chiedevo in quanto di solito il tronchino ospita solo la motrice.
Non vedo controindicazioni nell'allungare a 130, ricordati sempre degli ingombri dell'auto... [:I]

[MrMassy86]

Diego il progetto mi piace molto, se si riesce ad allungare un pò il tronchino per le manovre dire che è perfeTTo Massimiliano

[stizzy]

Ciao Stefano,
all'inizio volevo acquistarne una in scala H0,

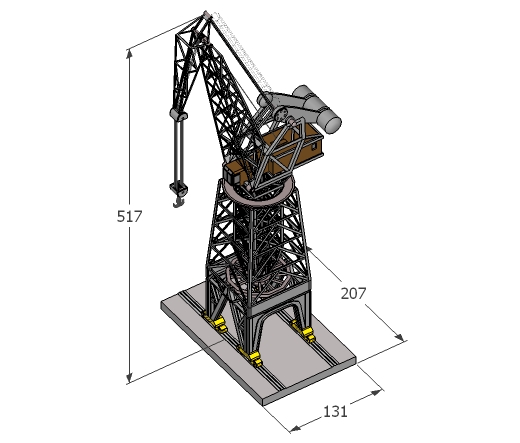

L'unica che ho trovato sul database di Sketchup simile è questa (dimensioni in mm).
Un po' "gigante" .....

Immagine:

73,48 KB

Ti consiglio pero' di dare un occhio qui:
http://www.tt-koch.de/index2.php?strSuche=kran

[58dedo]

Grazie Stefano,
la prima un po' troppo esagerata per le dimensioni e struttura, la seconda ci faccio un pensiero ma guardandola bene si potrebbe tentare di costruirla con materiale commerciale e autocostruzione

[stizzy]

Grazie Stefano,
la prima un po' troppo esagerata per le dimensioni e struttura, la seconda ci faccio un pensiero ma guardandola bene si potrebbe tentare di costruirla con materiale commerciale e autocostruzione

Concordo.
Il modello con codice 10-71935, in scatola di montaggio costa tutto sommato poco e sarebbe questo
http://www.tt-koch.de/index2.php?nWg=13 ... r=10-41235

Se pensi di autocostrure il pezzo in questione, diciamo che il braccio della gru potrebbe essere modellato a parte e poi stampato con stampante 3D.

[stizzy]

forse sarà un po' grande ma visto il prezzo.....pensaci
http://www.ebay.it/itm/Dapol-C30-Docksi ... 0875392671
http://www.ebay.co.uk/itm/DAPOL-00-H0-P ... SwVL1WBUL9

[58dedo]

grazie ancora Stefano

[Docdelburg]

Ciao Edo, progetto interessante e stimolante.
Proviamo a ragionarci sopra?
Senza cambiare nulla del piano binari si potrebbe studiare una soluzione a tre moduli invece che due, allungando un pò i tronchini e aumentando leggermente il raggio delle curve.
Ma non corriamo.....[:I]
Mi servirebbe sapere i limiti di spazio che hai nel trasporto dei moduli.

[Docdelburg]

Io parto dal concetto che un modulo come questo scalo non può essere assoggettato a misure standard di lunghezza, proprio per esaltarne le caratteristiche scenografiche.
Se non è quindi un problema per te vorrei proporti questa versione leggermente allungata a 2 moduli da 110-120 cm di lunghezza.
Può adattarsi alle tue esigenze di spazio a casa e per il trasporto?

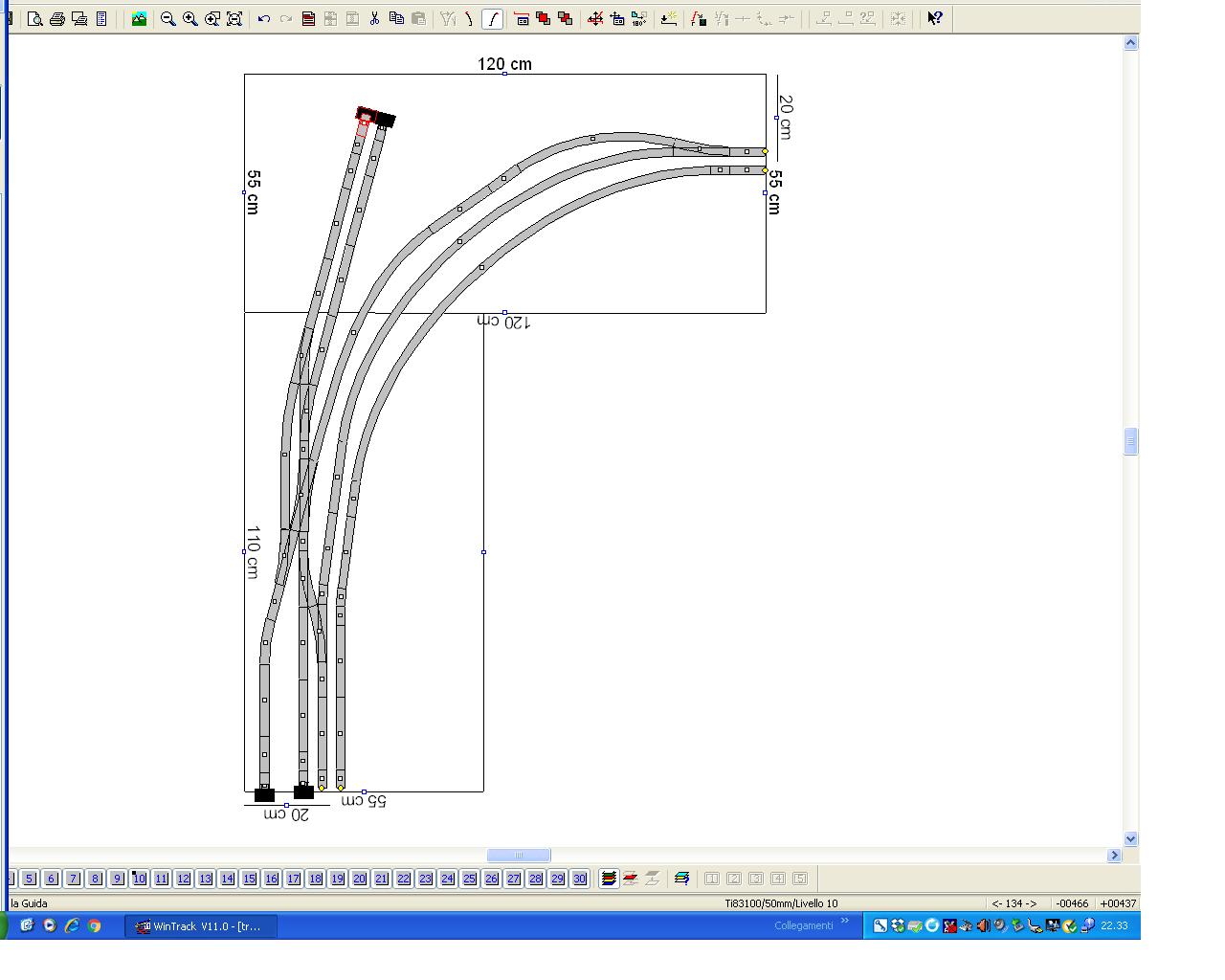

Immagine:

107,12 KB

I deviatoi di piena linea dovrebbero sempre avere il corretto tracciato per quella che è la direzione di corsa (vedi deviatoio in alto di rientro dal binario di sosta).

[58dedo]

ciao Doc, la dimensione massima trasportabile è 130....prova a elaborare un progetto usufruendo le massime misure....tieni presente che il telaio nell'angolo in alto a sinistra dovrà andare in negativo di 8 cm. per creare il mare...se vogliamo riprendere la mia idea iniziale, altrimenti dimmi quale sarebbe la tua idea scenografica
