MODULO "Deposito Locomotive"

[giuseppe_risso]

Ti sei spiegato benissimo.
Solo che io ho usato tratti di binario flessibile e quindi non ero vincolato alle misure.
Se avessi fatto un pannello rettilineo, avrei usato i binari dritti e li avrei posizionati a filo

[giuseppe_risso]

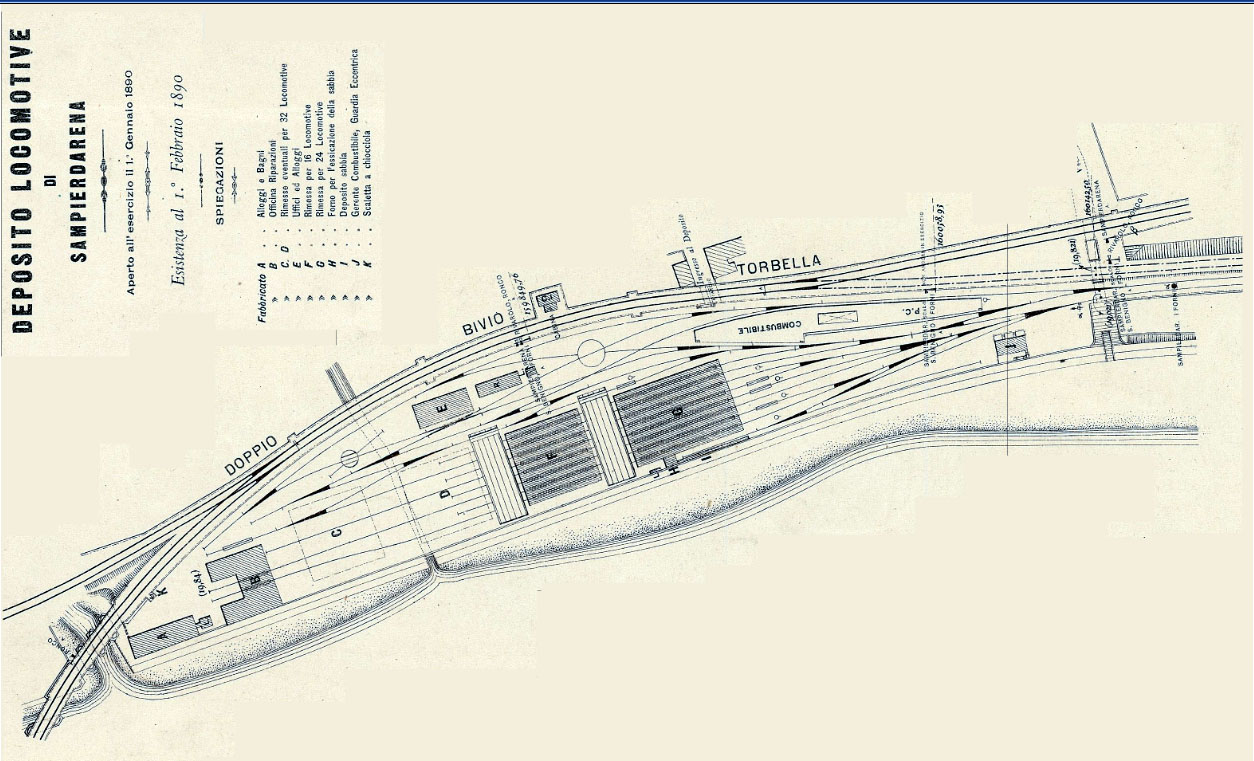

Ho trovato una piantina del deposito locomotive di Genova Rivarolo (allora era definito di Sampierdarena) del 1890.
E' incredibile quanto poco sia cambiato.

Immagine:

216,78 KB

[Andrea]

News Giuseppe?
Procedono i lavori?

<font color="red">Trattandosi di modulo in costruzione/progettazione, è inserito nella sezione pannelli ed è "in rilievo".</font id="red">

[giuseppe_risso]

News Giuseppe?
Procedono i lavori?

Aspetto gli scambi per l'uscita e l'entrata in piena linea, ho ordinato quelli lunghi in modo che siano più realistici.
Il loro posizionamento condiziona il resto dell'armamento.
Comunque ho studiato un po' come sistemare gli edifici, appena avrò preso la decisione definitiva metterò uno schizzo.

[Andrea]

E io che pensavo che avessi già finito...

[Andrea]

Giuseppe, mentre tu guardi quei brocchi del Genoa , io ragiono sul modulare.
Riguardando la tua discussione, ho notato che forse inserirai una piattaforma.
Se sarà così [?] non credo abbia senso metterla nel supermodulo.
Tanto le idee non mancano.

[giuseppe_risso]

Giuseppe, mentre tu guardi quei brocchi del Genoa , io ragiono sul modulare.
Riguardando la tua discussione, ho notato che forse inserirai una piattaforma.
Se sarà così [?] non credo abbia senso metterla nel supermodulo.
Tanto le idee non mancano.

Hai ragione, una partita inguardabile, ha vinto chi ha saputo sfruttare meglio gli errori degli altri...
Per la piattaforma non c'é problema, io avevo intenzione di metterla o di mettere un trasbordatore orizzontale.
Però, come hai scritto tu, non ho intenzione di accendere un mutuo, pensavo anche io di provare a farmela (o una o l'altra).
Quindi se tu vuoi metterla nel modulo speciale mettila pure, io caso mai faccio l'altra.

[Andrea]

OK, ci ragioniamo ancora un po' e poi decidiamo.

[Edgardo_Rosatti]

Ho trovato una piantina del deposito locomotive di Genova Rivarolo (allora era definito di Sampierdarena) del 1890.
E' incredibile quanto poco sia cambiato.

Immagine:

216,78 KB

Giuseppe, guardacaso ho questa immagine che avevo già postato sul forum del banco di manovra proprio di quella stazione. Come minimo è degli anni 80 e riproduce l'ACEI che è un impianto di concezione relativamente recente.
Magari non serve a nulla, ma da un'idea del segnalamento usato.

ACEI Genova Rivarolo:

[giuseppe_risso]

Grazie Edgardo, per il modulo non mi servirà molto, infatti più vado avanti e più mi scosto da questo schema (motivi di spazio).
Invece sarà utilissimo per il mio plastico di Rivarolo che la riproduce fedelmente.

[giuseppe_risso]

Sono finalmente arrivati i deviatoi per l'accesso al deposito.
Ho preso i più lunghi che la Tillig produce per avere il raggio di curvatura massimo e quindi più realistico.
Sono indeciso se motorizzarli o comandarli manualmente con una barretta collegata posta sotto al modulo.
Io sarei per la seconda ipotesi ma nel caso li motorizzi, i sottoplancia Peco vanno bene?
Ne avrei già diversi.
La foto sotto é tratta dal plastico di Carnate, delle linguelle con il filo saldato, nella confezione ce ne sono altre due, sono di scorta?

Immagine:

108,81 KB

[Andrea]

La foto sotto é tratta dal plastico di Carnate, delle linguelle con il filo saldato, nella confezione ce ne sono altre due, sono di scorta?

Credo proprio di si, infatti io non li ho usati.
Per i Peco francamente non saprei, non li conosco, sorry.
Se decidi di non motorizzarli, fai comunque il foro per la predisposizione, non si sa mai.
Farlo dopo è praticamente impossibile.

[giuseppe_risso]

Se decidi di non motorizzarli, fai comunque il foro per la predisposizione, non si sa mai.
Farlo dopo è praticamente impossibile.

Il foro lo devo fare comunque, se li comando manualmente ciò avviene sottoplancia e devo collegare al deviatoio un tondino uguale a quello della motorizzazione e poi farlo arrivare all'esterno del pannello.

[giuseppe_risso]

Il foro diametro 6 mm. é sufficiente?

[Andrea]

Il foro diametro 6 mm. é sufficiente?

Direi proprio di si.
Centra bene il foro.

[giuseppe_risso]

Tra due edifici che ospiteranno le locomotive vorrei mettere un ponte trasbordatore e per la sua realizzazione sono riuscito a coinvolgere mio figlio (ne accennavo già nella discussione motori passo passo).
Per la gestione vuole usare Arduino e oggi é arrivato.
Non mi sono azzardato neppure ad aprire la busta, solo vederlo in trasparenza mi fa venire mal di testa... .

[Andrea]

in trasparenza mi fa venire mal di testa... .

In questi casi puoi provare con un Moment.
Con me funziona.

[Riccardo]

Giuseppe,
a questa notizia vedo già Edgardo tutto "scintillante" ...

[giuseppe_risso]

I miei moduli vanno a rilento, nel tempo libero (poco) devo realizzare un paio di cose extra modellistiche.
Ma, come dice sempre Andrea, l’importante è avere buoni collaboratori così mio figlio ha proseguito nel tentativo di far funzionare il traslatore.
Stasera è arrivato con un’ affare complicato pieno di fili e schede (mia moglie gli ha chiesto se era una bomba) lo ha posato sul tavolo e mi ha fatto vedere che è tutto pronto e funzionante.
Ha preso alcuni pezzi della stampante li ha collegati ad Arduino, e il supporto per il piano trasbordatore, a seconda del pulsante che si schiaccia, si posiziona all’altezza di quelli che saranno i binari del deposito.
In caso di interruzione di corrente e ad ogni riavvio si va a collocare nella posizione di partenza, ossia del binario di accesso.
Non chiedetemi di più, perché di più non ho capito .
Adesso devo costruirci sopra la vasca e tutto il resto... quando troverò il tempo.

[MrPatato76]

Ciao Giuseppe

ti allego due foto che possono servirti come spunto.

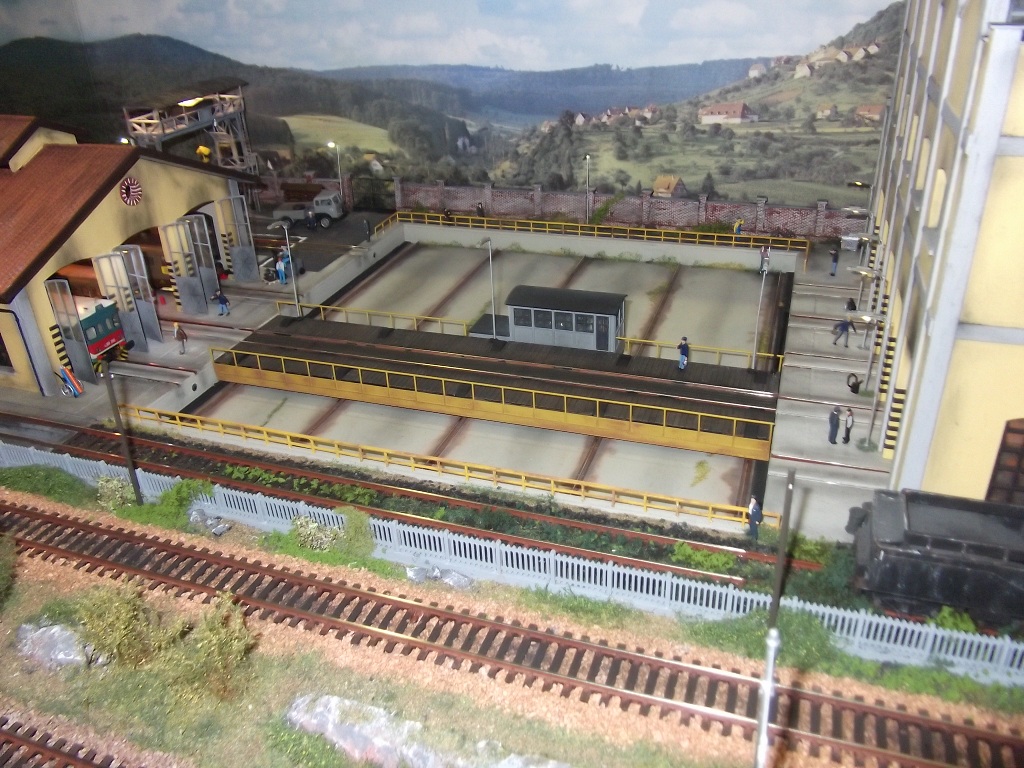

Le ho scattate a Carnate, e ritraggono il ponte trasbordatore del modulo officine di revisione automotrici del plastico del gruppo E656.


Immagine:

343,29 KB


Immagine:

402,12 KB

Il ponte è funzionante sia in automatico sia in manuale.
Se riesco posto anche un video.
Spero possano esserti utili....

Ciao

Roberto

[giuseppe_risso]

Grazie Roberto.
Se riesci a mettere anche il video, vorrei vedere a che velocità lo fanno spostare.
Nella realtà é lentissimo.
Complimenti a chi lo ha fatto, é molto bello.

[Bigliettaio]

Davvero un bellissimo ponte, e direi estremamente funzionale.
Complimenti all'autore!

[MrPatato76]

Ecco il video del ponte in movimento.

www.youtube.com/watch?v=lyKvs7GuVdU

Ciao

Roberto

[giuseppe_risso]

Ecco il video del ponte in movimento.

www.youtube.com/watch?v=lyKvs7GuVdU

Ciao

Roberto

Grazie, il movimento é molto realistico, sai se in questa sequenza era manuale o automatico?

[fabio]

Grazie, il movimento é molto realistico, sai se in questa sequenza era manuale o automatico?

a novrego ci sono rimasto davanti una mezzora....sono un fan di questi moduli[:I]
la velocità non cambia,la differenza è solo nella possibilità di gestire i moduli da solo o in due persone,per questo è manuale\automatico.
