Come costruire un indicatore di tensione.

[carlo mercuri]

Cari amici,in un altro topic avevo osservato l'indicatore di polarità di Massimo Bertocci, e mi venuto in mente che ne avevo costruito uno minuscolo,molti anni fa.

Immagine:

104,67 KB




Immagine:

105,46 KB

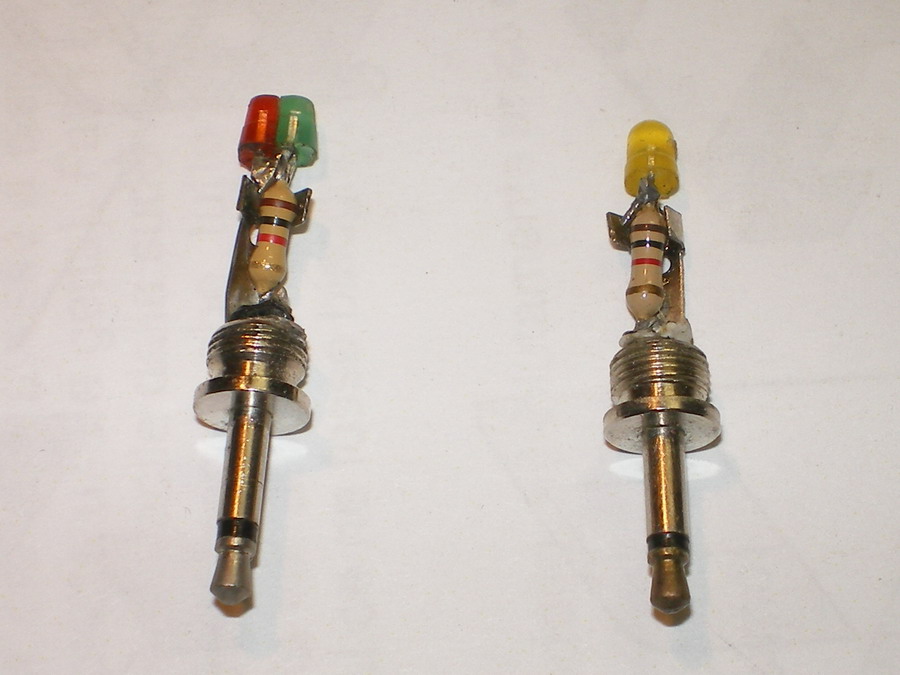

La costruzione è intuitiva....si possono usare due Led fresati oppure uno solo,o ancora Led bicolori!Per testare la polarità basta poggiare sulle rotaie il gambo.....la punta su una e il reso del gambo sull'altra.

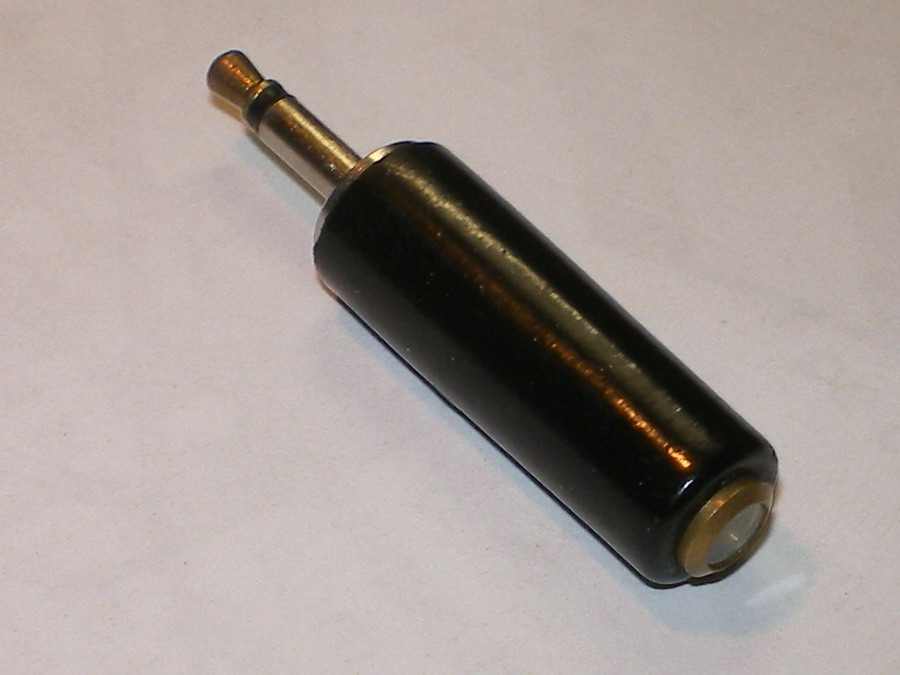

Il contenitore è un semplice spinotto Mini -Jack mono, con oblò navale(e relativo vetrino )per poter avere la visione interna,incollato nel foro per l'entrata del cavo.Elegante e funzionale,no?

La resistenza è da 1 kohm, ma si può scender anche al valore più basso....680 ohm, per una maggiore intensità luminosa.

[marioscd]

piccole idee di grandissima utilità! bellissimo tester, Carlo!

ciao

[sma835_47]

Effettivamente una piccola cosa di grande utilità!!
Grazie
Saverio

[Pecetta]

@ carlo mercuri,

Tanto per fare due domande sieme...
- Si potrebbero utilizzare per vedere quanta corrente passa sui binari?
- Visto che un normale led brucia oltre i 3 volt e che tu hai messo delle resistenze qualora la mia prima domanda fosse valida come si potrebbe sapere quanta corrente passa tramite quegli indicatori? (ovviamente con un tester ma allora perché realizzarli?). [:I]

Bye

[liftman]

Pecetta,intendi la corrente (ossia l'assorbimento) o la tensione (cioè il voltaggio)? perchè sono 2 cose profondamente diverse.
Realizzare un circuito che accenda un led ad una determinata tensione, è possibile, ma ritengo poco utile. Meglio una serie di led che si accendono a secnda della tensione, ma ormai un tester dai cinesi lo prendi a 5 euro....

[carlo mercuri]

piccole idee di grandissima utilità! bellissimo tester, Carlo!

ciao

Ciao Mario,più che altro è comodo da portarsi dietro......sta tranquillamente
in tasca ec puo essere utile nelle fiere o comunque in tutte le occasioni dove
occorra verificare la conduzione!!

[carlo mercuri]

@ carlo mercuri,

Tanto per fare due domande sieme...
- Si potrebbero utilizzare per vedere quanta corrente passa sui binari?
- Visto che un normale led brucia oltre i 3 volt e che tu hai messo delle resistenze qualora la mia prima domanda fosse valida come si potrebbe sapere quanta corrente passa tramite quegli indicatori? (ovviamente con un tester ma allora perché realizzarli?). [:I]

Bye

Rolando ha già risposto efficacemente.......serve soltanto per appurare se la tensione c'è, ed eventualmente qual'è la sua polarità!!

[Pecetta]

Rolando ha già risposto efficacemente.......serve soltanto per appurare se la tensione c'è, ed eventualmente qual'è la sua polarità!!

Ah giusto, perché se la polarità è invertita il led non si accende :geek:
Bene, finalmente ho capito e grazie anche a Rolando.

Bye

[Marshall61]

...piccolo e geniale accessorio di semplice fabbricazione ma utilissimo in qualsiasi situazione di verifica di corretta alimentazione....complimenti vivissimi per l'idea e la realizzazione!!!!

Ciao, Carlo

[carlo mercuri]

Rolando ha già risposto efficacemente.......serve soltanto per appurare se la tensione c'è, ed eventualmente qual'è la sua polarità!!

Ah giusto, perché se la polarità è invertita il led non si accende :geek:
Bene, finalmente ho capito e grazie anche a Rolando.

Bye

Se ce ne sono due con polarità opposta uno si accende e l'altro no...

[carlo mercuri]

...piccolo e geniale accessorio di semplice fabbricazione ma utilissimo in qualsiasi situazione di verifica di corretta alimentazione....complimenti vivissimi per l'idea e la realizzazione!!!!

Ciao, Carlo

Beh dai,è una cosa....minima!!

[Pecetta]

Se ce ne sono due con polarità opposta uno si accende e l'altro no...

Ah, ecco perché in foto ne hai messi due... non si finisce mai di imparare venendo qui.

Bye

[Egidio]

Idea geniale........ Saluti. Egidio.

[Andreacaimano656]

Bellissima idea Carlo, mi ha fatto venire tantissime idee
Ciao
Andrea

[carlo mercuri]

Bellissima idea Carlo, mi ha fatto venire tantissime idee
Ciao
Andrea

Grazie,sono qui per questo

[carlo mercuri]

Una piccola curiosità......nella versione con due Led con polarità contrapposte,si può accertare anche la presenza di tensione in corrente alternata!!

Un esempio:luce rossa-positivo,luce verde negativo,nel caso di correnti in continua,luce gialla(tutti e due i led accesi)nel caso di correnti in alternata.

Carlo.

[Pecetta]

Una piccola curiosità......nella versione con due Led con polarità contrapposte,si può accertare anche la presenza di tensione in corrente alternata!!

Un esempio:luce rossa-positivo,luce verde negativo,nel caso di correnti in continua,luce gialla(tutti e due i led accesi)nel caso di correnti in alternata.

Carlo.

...e ribadisco: ma quante ne sai...

Bye

[carlo mercuri]

Una piccola curiosità......nella versione con due Led con polarità contrapposte,si può accertare anche la presenza di tensione in corrente alternata!!

Un esempio:luce rossa-positivo,luce verde negativo,nel caso di correnti in continua,luce gialla(tutti e due i led accesi)nel caso di correnti in alternata.

Carlo.

...e ribadisco: ma quante ne sai...

[:I][:I][:I]

Bye
