Sospetto corto circuito

[Marco16.10]

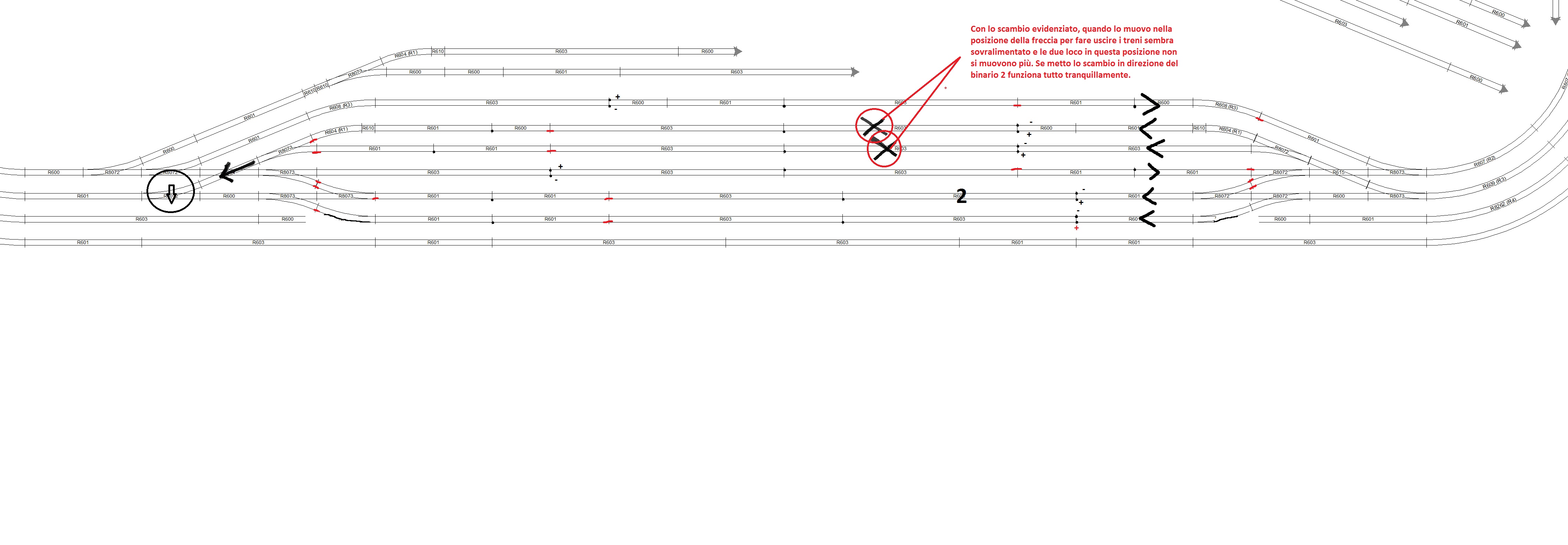

Qualcuno gentilmente, sperando che capisca la situazione in figura, potrebbe aiutarmi a capire se si tratta di corto circuito?Praticamente con lo scambio girato in quel modo, sento il classico ronzio elettrico e la locomotiva non va ne avanti ne indietro.Se muovo lo scambio evidenziato torna tutto alla normalità.Nel caso devo smantellare non pochi fili elettrici per controllare!

Immagine:

539,96 KB

[19max57]

le informazioni sono pochine! che tipo di scambi usi?

[g.briotti]

L'incrocio mi sembra un ottimo candidato, visto che i due binari che ci confluiscono sono con polarità invertita. Se il deviatoio è pensante, quando è in direzione del corretto tracciato non chiude il circuito sulla deviata e tutto funziona... posta una foto dell'incrocio.

PS. posta anche i punti esatti dove alimenti, se non sono quelli indicati nello schema...

[cf69]

Secondo me,
supponendo che l'incrocio abbia le rotaie intersecantesi isolate, hai un problema di alimentazione invertita di qualche tratto sezionato, sempre che abbia inteso correttamente i segni riportati sul disegno, hai una rotaia rossa invertita rispetto alle altre.
Considera che con la configurazione che hai in figura tutti i binari paralleli hanno la stessa polarizzazione delle rotaie, in un paio di casi tu indichi poli opposti.
Occorre che specifichi un paio di cose sopratutto su scambi ed armamento utilizzato e tipo di alimentazione/circuito che hai realizzato.

[Marco16.10]

L'incrocio e' isolato, e l'armamento e' hornby, le lineette rosse sarebbero le scarpette isolanti e i punti neri i fili corrente.Il più e il meno sono collegati nella maniera giusta, non trovo dove mi fa contatto...provo a controllare le tratte isolate, le scollego, ma dubito.Bel dilemma.Grazie ancora delle risposte!

[cf69]

Armamento Hornby = cuori ed incroci isolati, scambi "pensanti".
Scambio "pensante", alimenta attraverso la posizione degli aghi il tratto interessato, per cui quando lo muovi succede di sicuro qualcosa.
Scusa, mi è sfuggito di chiederti una cosa, alimentazione analogica o DCC?

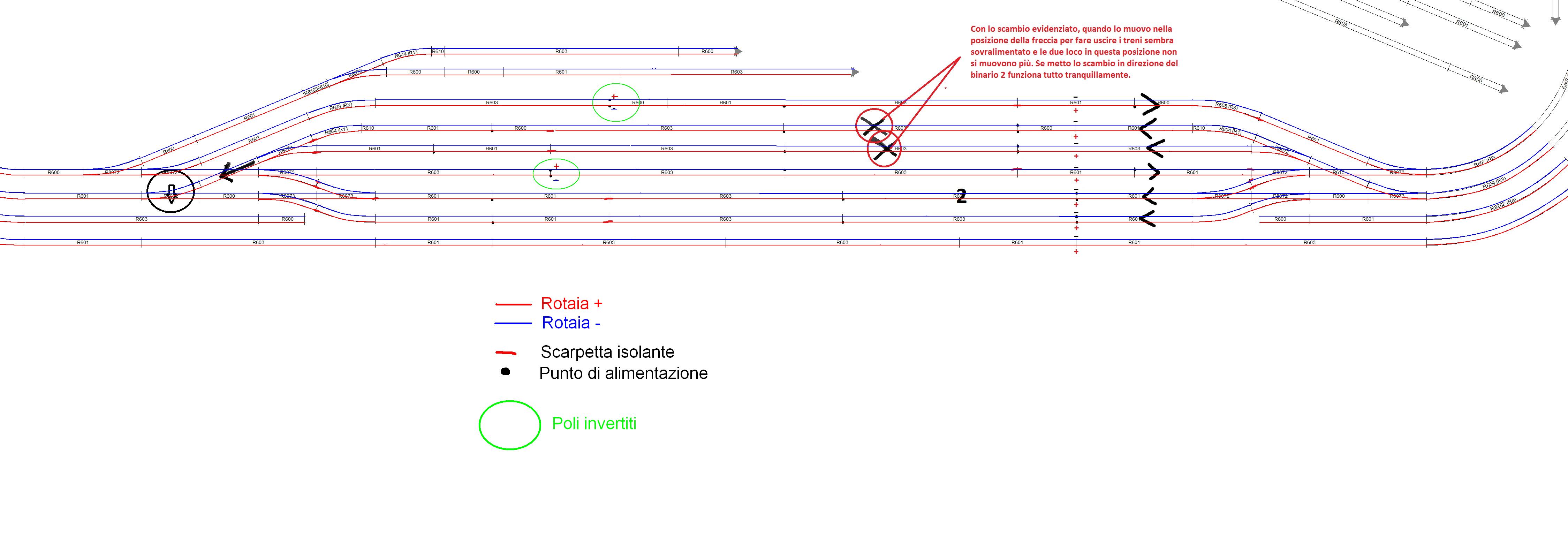

EDIT: Per farmi comprendere meglio inserisco il tuo disegno, colorato per evidenziare la polarizzazione elettrica ottenuta dal collegamento dei binari.

Immagine:

450,79 KB

[Marco16.10]

Analogica al momento!

[Marco16.10]

Provo a scollegare e collegare nuovamente uno a uno, alla fine sono 4 binari su quel tratto.Con calma e pazienza vediamo se risolvo.il problema sussiste quando giro lo scambio nella direzione dei binari contrassegnati con la X....mi viene da pensare che sia li il problema.

[Marco16.10]

Grazie ancora a tutti, corto circuito risolto!Non chiedetemi cosa fosse perchè devo capirlo tutt'ora!!!A forza di provare pezzo per pezzo ho risolto il problema!Ora devo risistemare la matassa di fili!Discussione chiusa con successo!Al prossimo intoppo direi!

[Andreacaimano656]

Non è che girando lo scambio hai come escluso quel tratto di linea?
Ciao
Andrea
