Funzione ausiliaria su Uhlenbrock 76320

[MarcoMN]

Buonasera, pongo il quesito chiamando in causa il decoder UHLENBROCK mod.76320.

Per chi lo conoscesse meglio di me, la questione cade su dove diavolaccio sta l'uscita ausiliaria (uscita del cevetto che di solito è il VERDE secondo le convenzioni NEM).
Tale decoder è venduto come un 8 poli (in effetti la presa NEM ne ha 8 di piedini), ma il verde non è cablato in quanto non esiste.
Se contate i cavi collegati... sono SETTE e non OTTO.

Immagine:

359,09 KB

Immagine:

272,46 KB

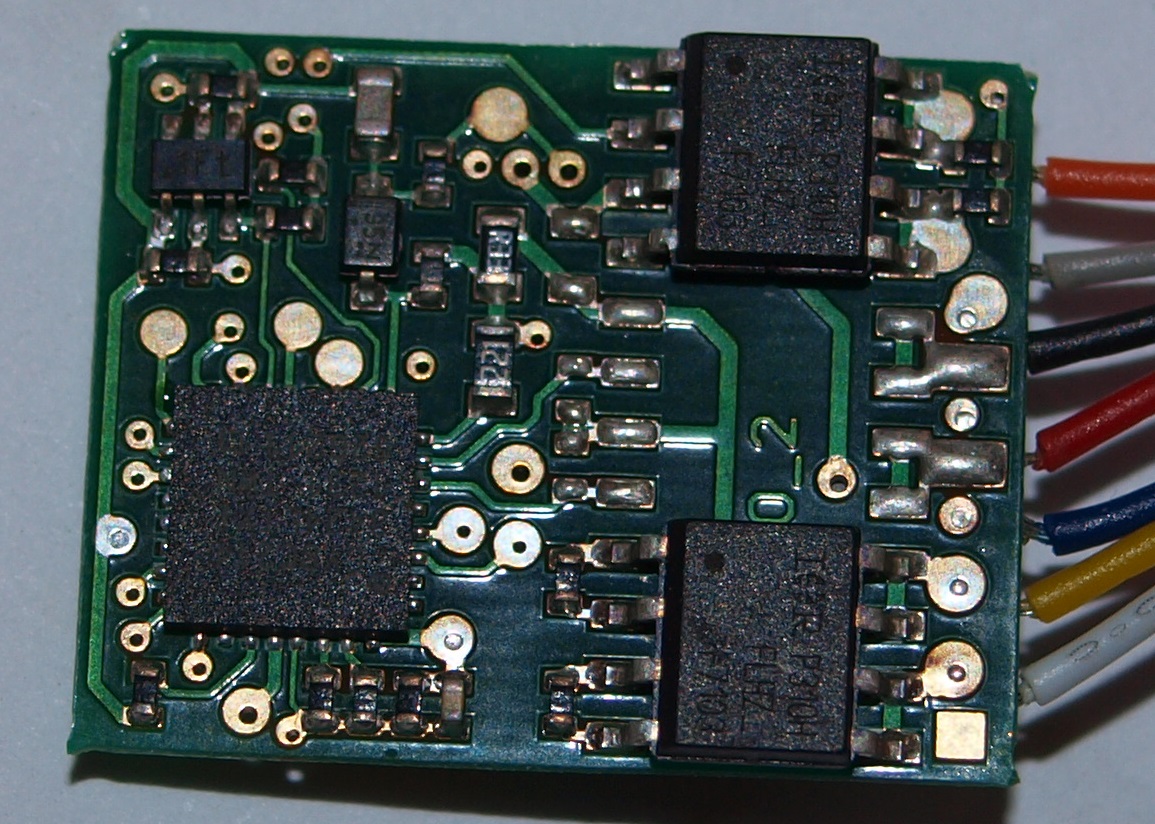

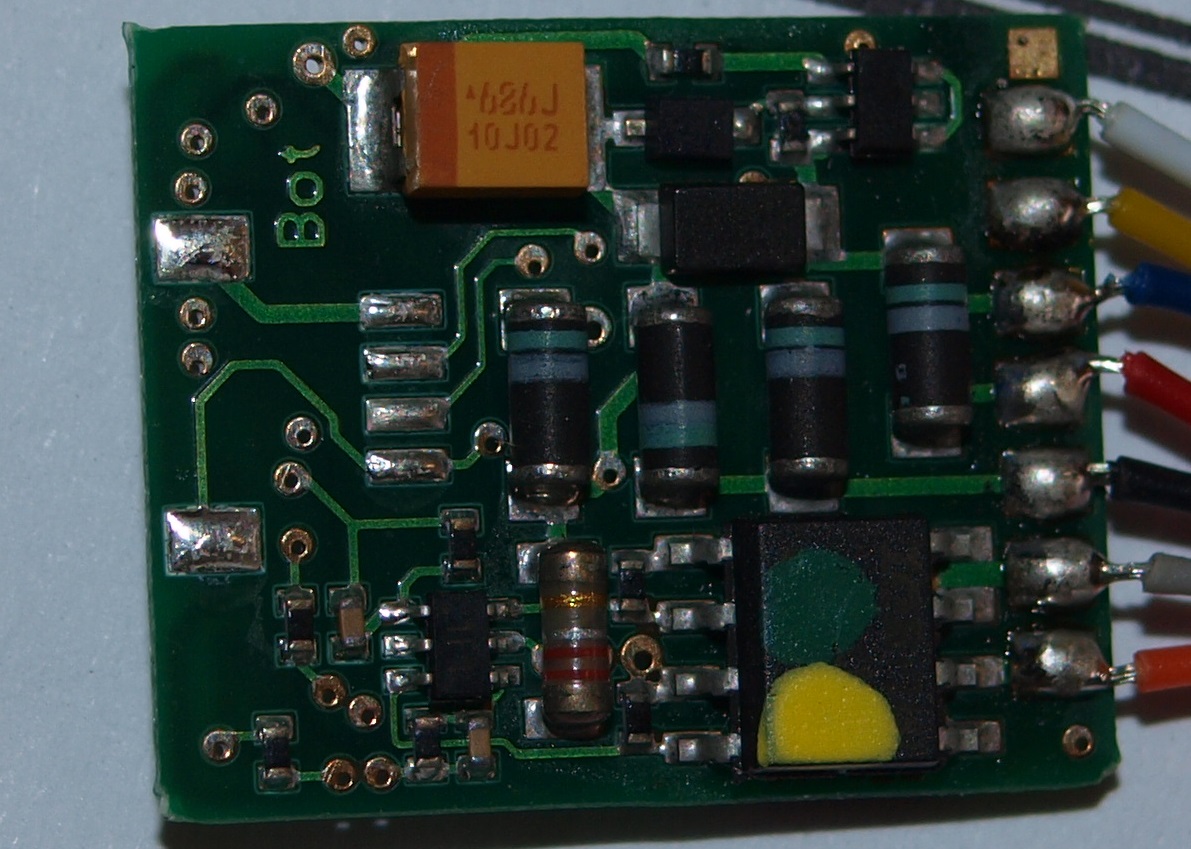

Guardando bene le foto potete notare che in effetti ci sono delle piazzole che "sembrano" pronte ad essere saldate (2 in particolare).
E a pensarci bene mancherebbe anche il classico cavetto viola...

Da manuale solo una citazione e nessuna istruzione:
http://www.uhlenbrock.de/intern/20/1/en ... 20e.pdf

Qualcuno mi sa aiutare?

[Fulvio Zanda]

Il manuale però dice che il decoder ha due uscite per le luci, ovvero filo bianco per le anteriori e giallo per le posteriori.

Io non credo che sia predisposto per una terza uscita funzioni.

ciao

[roy67]

Credo che Fulvio abbia ragione, anche perché le piazzole libere sono "isolate" dal resto del PCB, in concomitanza della mancanza di tanti altri componenti (vedasi altre piazzole vuote) in tutto il resto del PCB.

[MarcoMN]

GHrazie a entrambi delle risposte.

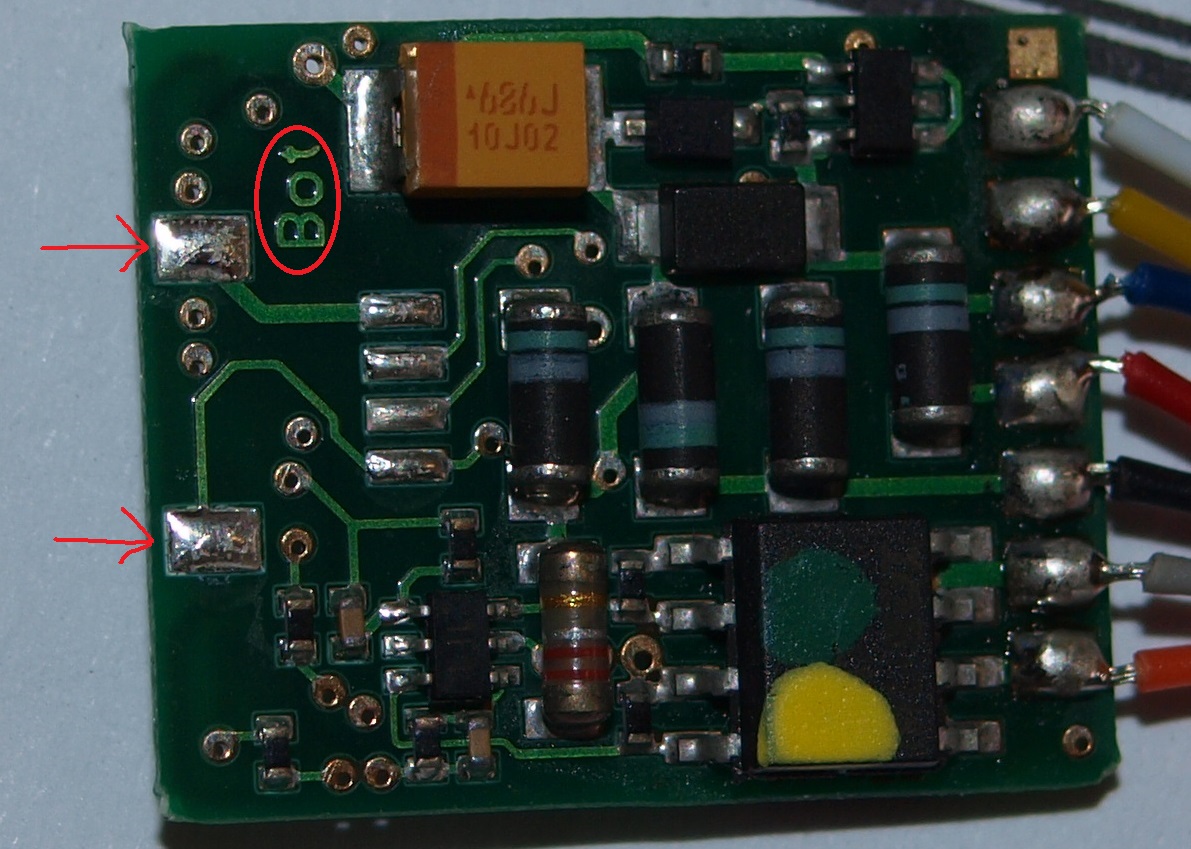

Mi avevano insospettito le piazzole indicate dalle freccie, nella foto:

Immagine:

278,03 KB

Sopratutto il fatto che dall'altro lato (c'è un passante) c'è una pista con ben due diodi, poisizionati come a protezione delle suddette uscite. Ma probabilmente è solo un abbaglio.

Chissà, poi, cosa vuol dire la scritta "bot" che ho evidenziato.... (mera curiosità)

[MarcoMN]

GHrazie a entrambi delle risposte.

Aaaagh la tastiera mi ha tradito. Era un Grazie, ovviamente. [:I]

(Ultimamente ho qualche problema di vista.. provvederò...)

[roy67]

Potrebbero essere piste di predisposizione. Spesso i PCB vengono costruiti con tutte le piste necessarie per il "full-opzional", ma mancano componenti per poter attivare e far funzionare tutto.
La scritta "bot" probabilmente significa "bottom", ed è una traccia che serve ad indicare "parte alta" da inserire nel robot di saldatura componenti.

[MarcoMN]

Capito. Grazie ancora Roberto.

[Handyman]

Possono anche essere piazzole per i collaudi, fatte apposta per testare il decoder dopo la produzione.

[MarcoMN]

Ah, già.. può essere...

Ehm. Per pura utilità di altri che trovano questo topic: un ADMIN potrebbe cambiare il titolo del topic da "...7620" a "76320" che è il codice giusto?

Grazie.

[marioscd]

Ah, già.. può essere...

Ehm. Per pura utilità di altri che trovano questo topic: un ADMIN potrebbe cambiare il titolo del topic da "...7620" a "76320" che è il codice giusto?

Grazie.

fatto!

ciao

[marioscd]

e se fossero le piazzole di predisposizione per il "booster" di condensatori elettrolitici? alcuni decoder le hanno... (in pratica sono dei punti su cui è possibile saldare delle batterie di condensatori elettrolitici che per la loro dimensione non sono ovviamente previsti sui decoders e che servono per avere dei serbatoi di energia elettrica in grado di alimentare il decoder anche in caso di piccole disconnessioni elettriche della loco)

ciao
