Tutorial Multimaus Z21
con il permesso degli amministratori sono a condividere alcuni video tutorial sul funzionamento del Multimaus Z21
Video tutorial Z21 Multimaus - Parte 1
Video tutorial Z21 Multimaus - Parte 2
Seguiranno altri video.
Un saluto a tutti,
Luca
-
- Socio GAS TT
- Messaggi: 3906
- Iscritto il: domenica 20 maggio 2018, 9:22
- Nome: Giorgio
- Regione: Lombardia
- Città: Nerviano
- Ruolo: co-amministratore
- Stato: Non connesso
Re: Tutorial Multimaus Z21
Il binomio centrale Z21 e MultiMAUS è una buona base per un impianto digitale realizzato nella "scala perfetta".
Ancora grazie per questa condivisione e per le future che vorrai pubblicare sul nostro forum.
N/TT/H0-Ep.III-IT GASTT/FIMF
IpGio I plastici di Gio https://www.gtg3b.it
-
- Messaggi: 38
- Iscritto il: venerdì 4 gennaio 2013, 16:08
- Nome: Luca
- Regione: Lazio
- Città: Roma
- Stato: Non connesso
Re: Tutorial Multimaus Z21
Grazie a voi.IpGio ha scritto: ↑domenica 26 febbraio 2023, 21:45 Luca, grazie per questi interessanti tutorial sulla centrale Z21 e il "mitico" MultiMAUS, prodotti da Roco.
Il binomio centrale Z21 e MultiMAUS è una buona base per un impianto digitale realizzato nella "scala perfetta".
Ancora grazie per questa condivisione e per le future che vorrai pubblicare sul nostro forum.
IpGio
-
- Messaggi: 38
- Iscritto il: venerdì 4 gennaio 2013, 16:08
- Nome: Luca
- Regione: Lazio
- Città: Roma
- Stato: Non connesso
Re: Tutorial Multimaus Z21
Ecco il link al nuovo video.
Si spiega come inserire la locomotiva in modalità Archivio e come assegnargli l'indirizzo sulla cv1 dal menu PROGRAMMAZIONE voce Modifica.
Ciao
Luca
-
- Messaggi: 38
- Iscritto il: venerdì 4 gennaio 2013, 16:08
- Nome: Luca
- Regione: Lazio
- Città: Roma
- Stato: Non connesso
Re: Tutorial Multimaus Z21
Condivido un nuovo video che spiega come effettuare l'aggiornamento del firmware del multimaus utilizzando la centrale digitale z21 con il cavo ethernet "incrociato" per chi non avesse il router wifi.
-
- Socio GAS TT
- Messaggi: 3906
- Iscritto il: domenica 20 maggio 2018, 9:22
- Nome: Giorgio
- Regione: Lombardia
- Città: Nerviano
- Ruolo: co-amministratore
- Stato: Non connesso
Re: Tutorial Multimaus Z21
Solo una domanda, che differenza c'è tra il MultiMAUS Z21 Roco art. 10835 (grigio) e il MultiMAUS Roco art. 10810 (rosso).
N/TT/H0-Ep.III-IT GASTT/FIMF
IpGio I plastici di Gio https://www.gtg3b.it
-
- Messaggi: 38
- Iscritto il: venerdì 4 gennaio 2013, 16:08
- Nome: Luca
- Regione: Lazio
- Città: Roma
- Stato: Non connesso
Re: Tutorial Multimaus Z21
in teoria non c'è nessuna particolare differenza a parte il colore.
Da quello che so io, il 10835 va a sostituire il 10810 che tra l'altro non mi sembra sia più a catalogo.
-
- Messaggi: 12
- Iscritto il: mercoledì 17 gennaio 2018, 8:52
- Nome: Moreno
- Regione: Lombardia
- Città: Cremona
- Età: 46
- Stato: Non connesso
Re: Tutorial Multimaus Z21
La 2.00 è ovviamente installabile anche sul multimaus rosso (come fatto vedere nel video)
-
- Socio GAS TT
- Messaggi: 3906
- Iscritto il: domenica 20 maggio 2018, 9:22
- Nome: Giorgio
- Regione: Lombardia
- Città: Nerviano
- Ruolo: co-amministratore
- Stato: Non connesso
Re: Tutorial Multimaus Z21
Per un problema con una Intellibox a cui devo collegare il MultiMAUS grigio, ad oggi riscontro che il firmware é diverso tra le due versioni grigia e rossa.
N/TT/H0-Ep.III-IT GASTT/FIMF
IpGio I plastici di Gio https://www.gtg3b.it
-
- Messaggi: 38
- Iscritto il: venerdì 4 gennaio 2013, 16:08
- Nome: Luca
- Regione: Lazio
- Città: Roma
- Stato: Non connesso
Re: Tutorial Multimaus Z21
più facile a farsi che a dirsi... ;_)
-
- Messaggi: 38
- Iscritto il: venerdì 4 gennaio 2013, 16:08
- Nome: Luca
- Regione: Lazio
- Città: Roma
- Stato: Non connesso
Re: Tutorial Multimaus Z21
Buona Pasqua a tutti.
Ciao
Luca
-
- Messaggi: 799
- Iscritto il: lunedì 8 ottobre 2012, 16:50
- Nome: Roberto
- Regione: Lombardia
- Città: Gallarate
- Stato: Non connesso
Re: Tutorial Multimaus Z21
Luca, questo tutorial, che reputo comunque utile, non ha nulla a che fare con il MultiMAUS o Z21, ma è una prerogativa di tutti i decoders che, se a norme NMRA, devono avere il registro di configurazione, cioè la CV29. Questa è una delle CV più importanti e più utili di un decoder mobile. Tramite questa CV, configurando i vari bit, vengono abilitate o disabilitate una serie di funzionalità della locomotiva sulla quale il decoder è installato.
Dico questo solo per eventualmente aprire un nuovo argomento e facilitare la ricerca di chiunque voglia imparare come impostare un decoder mobile.
-
- Messaggi: 38
- Iscritto il: venerdì 4 gennaio 2013, 16:08
- Nome: Luca
- Regione: Lazio
- Città: Roma
- Stato: Non connesso
Re: Tutorial Multimaus Z21
Buongiorno Roberto,Senialas ha scritto: ↑lunedì 10 aprile 2023, 9:14Luca, questo tutorial, che reputo comunque utile, non ha nulla a che fare con il MultiMAUS o Z21, ma è una prerogativa di tutti i decoders che, se a norme NMRA, devono avere il registro di configurazione, cioè la CV29. Questa è una delle CV più importanti e più utili di un decoder mobile. Tramite questa CV, configurando i vari bit, vengono abilitate o disabilitate una serie di funzionalità della locomotiva sulla quale il decoder è installato.
Dico questo solo per eventualmente aprire un nuovo argomento e facilitare la ricerca di chiunque voglia imparare come impostare un decoder mobile.
in che senso non ha nulla a che fare con il Z21 Multimaus?!
non voglio polemizzare, ma nel video spiego come impostare il valore del bit 0 della CV 29 usando il Multimaus non con altro sistema digitale.
Essendo norme standard NMRA può essere fatto anche con altri sistemi digitali rispondenti a questo standard.
Ciao
Luca
-
- Messaggi: 38
- Iscritto il: venerdì 4 gennaio 2013, 16:08
- Nome: Luca
- Regione: Lazio
- Città: Roma
- Stato: Non connesso
Re: Tutorial Multimaus Z21
Cordialmente,
Luca
-
- Messaggi: 799
- Iscritto il: lunedì 8 ottobre 2012, 16:50
- Nome: Roberto
- Regione: Lombardia
- Città: Gallarate
- Stato: Non connesso
Re: Tutorial Multimaus Z21
Era solo per dire che non è una peculiarità del MultiMAUS, ma dei vari decoders che seguono la normativa NMRA.wolf05 ha scritto: ↑lunedì 8 maggio 2023, 11:17
in che senso non ha nulla a che fare con il Z21 Multimaus?!
non voglio polemizzare, ma nel video spiego come impostare il valore del bit 0 della CV 29 usando il Multimaus non con altro sistema digitale.
Essendo norme standard NMRA può essere fatto anche con altri sistemi digitali rispondenti a questo standard.
Ciao
Luca

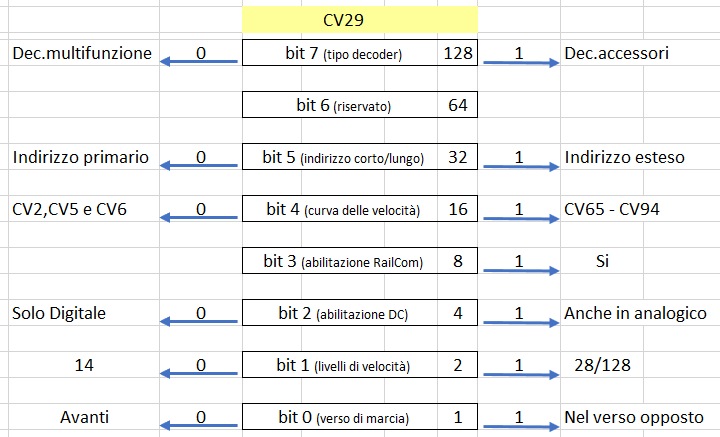

La CV29, che riassumo qui di seguito, ha un contenuto che prescinde dal MultiMAUS.
Ciao
Roberto
-
- Socio GAS TT
- Messaggi: 3906
- Iscritto il: domenica 20 maggio 2018, 9:22
- Nome: Giorgio
- Regione: Lombardia
- Città: Nerviano
- Ruolo: co-amministratore
- Stato: Non connesso
Re: Tutorial Multimaus Z21
Grazie Luca per la tua disponibiltà.
N/TT/H0-Ep.III-IT GASTT/FIMF
IpGio I plastici di Gio https://www.gtg3b.it
-
- Messaggi: 38
- Iscritto il: venerdì 4 gennaio 2013, 16:08
- Nome: Luca
- Regione: Lazio
- Città: Roma
- Stato: Non connesso
Re: Tutorial Multimaus Z21
1) mettere la loco sul binario di programmazione
2) leggere il valore della CV 29
3) calcolare il nuovo valore della CV 29 dopo aver attivato il bit 5
4) inserire il nuovo valore della CV 29
5) abilitare, col multimaus, l'indirizzo lungo e inserire il relativo indirizzo lungo
-
- Messaggi: 127
- Iscritto il: lunedì 27 febbraio 2017, 18:09
- Nome: Luca
- Regione: Lazio
- Città: Roma
- Età: 50
- Stato: Non connesso
Re: Tutorial Multimaus Z21

Grazie
Senialas ha scritto: ↑lunedì 10 aprile 2023, 9:14Luca, questo tutorial, che reputo comunque utile, non ha nulla a che fare con il MultiMAUS o Z21, ma è una prerogativa di tutti i decoders che, se a norme NMRA, devono avere il registro di configurazione, cioè la CV29. Questa è una delle CV più importanti e più utili di un decoder mobile. Tramite questa CV, configurando i vari bit, vengono abilitate o disabilitate una serie di funzionalità della locomotiva sulla quale il decoder è installato.
Dico questo solo per eventualmente aprire un nuovo argomento e facilitare la ricerca di chiunque voglia imparare come impostare un decoder mobile.
-
- Messaggi: 127
- Iscritto il: lunedì 27 febbraio 2017, 18:09
- Nome: Luca
- Regione: Lazio
- Città: Roma
- Età: 50
- Stato: Non connesso
Re: Tutorial Multimaus Z21
che confusione che ho ora...

-
- Messaggi: 799
- Iscritto il: lunedì 8 ottobre 2012, 16:50
- Nome: Roberto
- Regione: Lombardia
- Città: Gallarate
- Stato: Non connesso
Re: Tutorial Multimaus Z21
Con riferimento alla tabella che ho postato prima (vedi più su), il funzionamento anche in analogico si ottiene attivando il bit[2] della CV29. Bit[2] significa che il numero 2 deve essere elevato alla potenza indicata tra parentesi. Bit[0] significa: 2 elevato alla 0 che è uguale a 1. Bit[2] significa 2 elevato al quadrato che è uguale a 4, ecc. Questa CV è poi formata dalla somma dei vari bit e cioè può essere formata dalla somma di: 1 - 2 - 4 - 8 - 16 - 32 - 64 - 128.gnokketto ha scritto: ↑martedì 16 aprile 2024, 13:05 Buongiorno, qualche anima pia può spiegare (sono novello digitale) come impostare una loco digitale per funzionare anche in analogico ? (sia analogica che digitale) ho capito che è una funzione CV29 bit ... ma non sono come si fà e non vorrei fare troppi casini..![]()
Grazie
Esempio: se hai CV29=3 significa che la CV29 contiene (ciè è formata da) i valori 1 e 2. Se hai la CV29=6 significa che contiene i valori 2 e 4. Se hai la CV29=14 significa che contiene i valori 2, 4 e 8; se hai la CV29=26 significa che contiene i valori 2, 8 e 16. E così via
Per avere il funzionamento anche in analogico la CV29 devi impostare, ad esempio, il valore 6, oppure 14, oppure 22, ecc.
Lascia comunque sempre inserito anche il valore 2.
Roberto
-
- Messaggi: 799
- Iscritto il: lunedì 8 ottobre 2012, 16:50
- Nome: Roberto
- Regione: Lombardia
- Città: Gallarate
- Stato: Non connesso
Re: Tutorial Multimaus Z21
La risposta è no. La CV1 contiene solo valori compresi tra 1 e 127. Per numeri più alti servono 2 CV e precisamente le CV17 e CV18 (oltre alla modifica della CV29 per dire al decoder a quale indirizzo deve rispondere).gnokketto ha scritto: ↑martedì 16 aprile 2024, 13:20 scusate altra domanda, ma che differenza cìè tra indirizzo lungo o corto ? impatta sul CV1 ? faccio un esempio, se ho una locomotiva E464 e voglio impostare il cv01 a 464 posso farlo senza abilitare l'indirizzo lungo ??
che confusione che ho ora...![]()

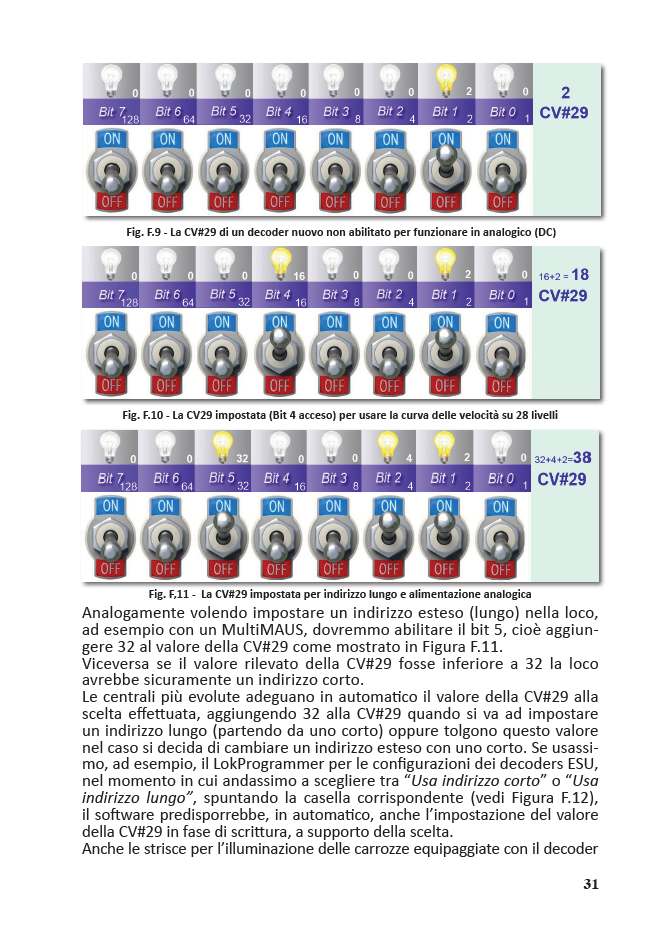

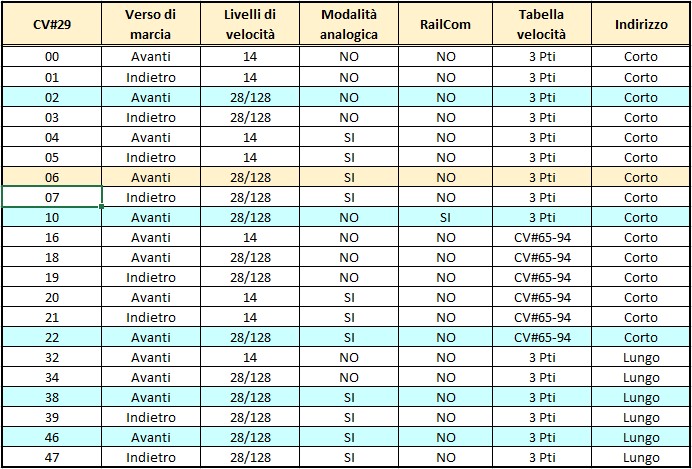

Vedi se leggendo qui ti chiarisci le idee. Inoltre ti allego questa tabella come riferimento per i valori della CV29
-
- Messaggi: 127
- Iscritto il: lunedì 27 febbraio 2017, 18:09
- Nome: Luca
- Regione: Lazio
- Città: Roma
- Età: 50
- Stato: Non connesso
Re: Tutorial Multimaus Z21
-
- Messaggi: 799
- Iscritto il: lunedì 8 ottobre 2012, 16:50
- Nome: Roberto
- Regione: Lombardia
- Città: Gallarate
- Stato: Non connesso
Re: Tutorial Multimaus Z21
Anche loro fanno come le altre centrali DCC.
-
- Messaggi: 127
- Iscritto il: lunedì 27 febbraio 2017, 18:09
- Nome: Luca
- Regione: Lazio
- Città: Roma
- Età: 50
- Stato: Non connesso
Re: Tutorial Multimaus Z21
Senialas ha scritto: ↑martedì 16 aprile 2024, 14:34Per avere il funzionamento anche in analogico la CV29 devi impostare, ad esempio, il valore 6, oppure 14, oppure 22, ecc.gnokketto ha scritto: ↑martedì 16 aprile 2024, 13:05 Buongiorno, qualche anima pia può spiegare (sono novello digitale) come impostare una loco digitale per funzionare anche in analogico ? (sia analogica che digitale) ho capito che è una funzione CV29 bit ... ma non sono come si fà e non vorrei fare troppi casini..![]()
Grazie
Lascia comunque sempre inserito anche il valore 2.
Roberto
-
- Messaggi: 799
- Iscritto il: lunedì 8 ottobre 2012, 16:50
- Nome: Roberto
- Regione: Lombardia
- Città: Gallarate
- Stato: Non connesso
Re: Tutorial Multimaus Z21
Impostando il valore 6, ad esempio, nella CV29 si hanno i 28/128 passi di velocità ed il funzionamento anche in analogico.
