BLOCCO ELETTRICO REV 2 (scheda di blocco)

Messaggio da Edgardo_Rosatti » gio nov 27, 2014 2:10 am

E' in produzione con consegna ai primi di dicembre/gennaio la nuova scheda del blocco elettrico automatico che sarà composta da 2 circuiti stampati;
- la scheda relè;
- la scheda plancia di comando.

L'ordine è di 10 schede in grado di soddsifare le future esigenze del modulare.

Ogni scheda è dotata di connettori e morsetti per i cablaggi verso i binari dei moduli di blocco.
Inoltre è dotata di una plancia per il monitoraggio dei segnali luminosi in grado di intervenire sui sezionamenti attraverso una serie di pulsanti

Blocco elettrico V2:
Immagine
Questa è la scheda da montare sottoplancia.

Sulla fiancata del lato operatore andrà montata una scheda più piccola con i comandi da collegare alla scheda del blocco:

Scheda comandi:
Immagine

Chi ha già installato una di queste schede in versione prototipo sa molto bene di cosa parlo.
Si tratta solo di inserire qualche filo in più e i reed per la rilevazione del passaggio treno. Comunque nulla di impossibile per un modellista.

Ultimamente abbiamo avuto un gran numero di richieste per schede di piena linea e questo è comprensibile perchè sono più facili da installare, tuttavia, sarebbe utile avere qualche modulo di blocco in più per poter gestire al meglio il modulare in caso di fiere e manifestazioni.
Quindi, se vi sono volontari che volgiono dotare il proprio modulo di un sistema di blocco sarebbe ben accetto. Ci tengo a precisare che non è una imposizione, ma solo una questione tecnica che mi sembrava doveroso segnalare.

Per tutti i dettagli tecnici in merito sono a completa disposizione.

Edgardo
Ed
:-X
8472

Avatar utente
Edgardo_Rosatti
Socio GAS TT
Messaggi: 4526
Iscritto il: ven ott 28, 2011 12:59 am
Nome: Edgardo
Regione: Lombardia
Città: Muggiò
Stato: Non connesso

Messaggio da Edgardo_Rosatti » gio dic 04, 2014 9:52 pm

Schede arrivate oggi e pronte per l'assemblaggio dei componenti.

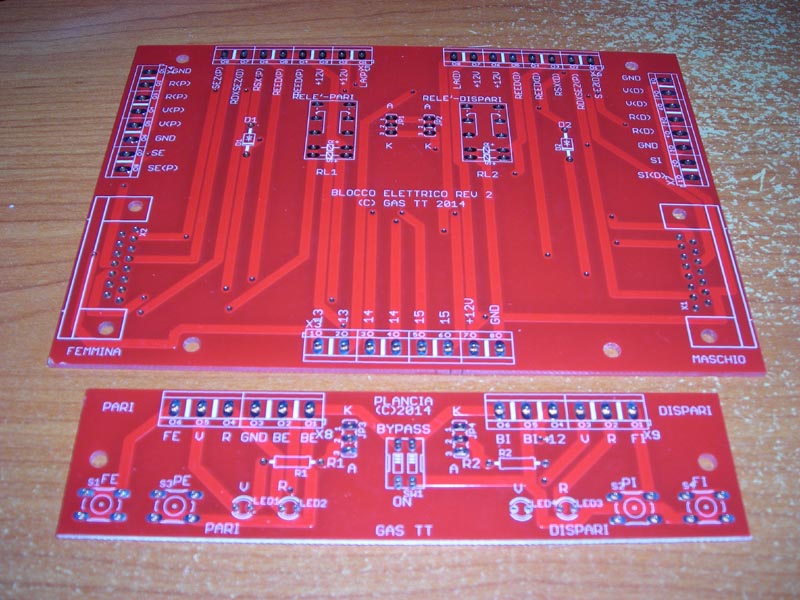

lato superiore (serigrafia):
Immagine
126,36 KB

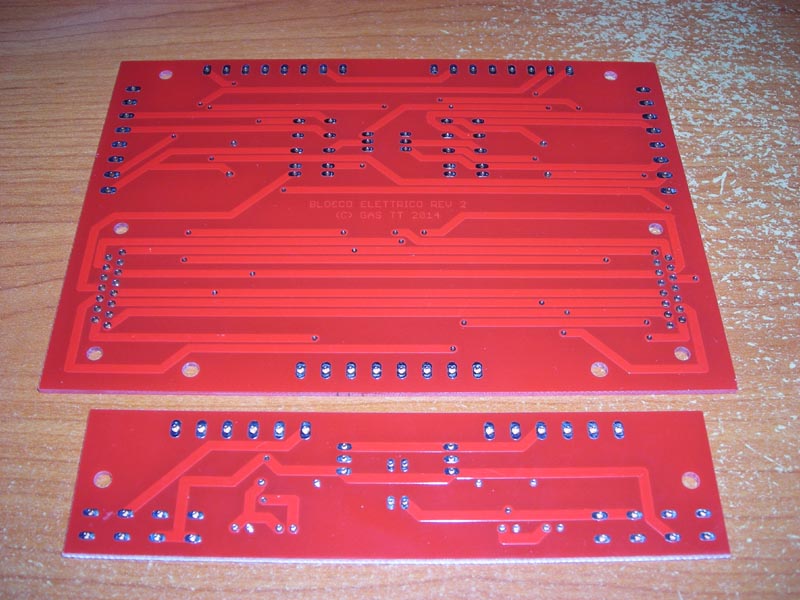

Lato inferiore (saldature):
Immagine
105,88 KB

Come componentistica per ora ho acquistato solo 30 relè bistabili a 12 volt Siemens. Tuttavia, per Gennaio 2015 dovrei essere in grado di procurarmi il resto dei componenti per proporla finita e completa.
In questi giorni ne assemblerò una con quello che ho per fare i test di rito.

Ricordo che ne abbiamo a disposizione 10, più che sufficienti per garantire la fornitura delle schede per il futuro. In lavorazione anche il pdf con le istruzioni per il cablaggio sul modulo.

ciao
Ed
:-X
8472

Avatar utente
Andrea
Socio GAS TT
Messaggi: 21896
Iscritto il: mer ott 26, 2011 7:42 pm
Nome: Andrea
Regione: Lombardia
Città: Segrate
Ruolo: Amministratore
Età: 56
Stato: Non connesso
Contatta:

Messaggio da Andrea » gio dic 04, 2014 11:44 pm

Ed, meravigliose anche queste.
Non ti ferma più nessuno!!
Andrea - “I fermodellisti sono tanti e legati da un'amicizia sincera, che esplode in una cordialità ormai rara nel mondo rumoroso ed incerto di oggi”. La valle incantata

Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 4361
Iscritto il: lun ago 27, 2012 11:14 am
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Età: 44
Stato: Non connesso

Messaggio da MrPatato76 » ven dic 05, 2014 8:10 am

Mi associo ai complimenti!!
Poi rosse sono un piccolo gioiello!!
Roberto - "...il bambino che vede un treno lo saluta con la manina, questo non succede con un auto!" (Cit.) - Ciao Roberto

Avatar utente
acampanella
Messaggi: 277
Iscritto il: lun ott 13, 2014 1:06 pm
Nome: Andrea
Regione: Friuli-Venezia Giulia
Città: Trieste
Età: 43
Stato: Non connesso

Messaggio da acampanella » ven dic 05, 2014 9:21 am

eccomi come volontario!
ci aggiorniamo!
Andrea C.

Avatar utente
Andrea
Socio GAS TT
Messaggi: 21896
Iscritto il: mer ott 26, 2011 7:42 pm
Nome: Andrea
Regione: Lombardia
Città: Segrate
Ruolo: Amministratore
Età: 56
Stato: Non connesso
Contatta:

Messaggio da Andrea » ven dic 05, 2014 2:23 pm

Aggiornata anche questa offerta:

Immagine

http://www.scalatt.it/GAS%20TT_vantaggi.htm

Il prezzo della scheda di blocco non è ancora stato stabilito perchè a Edgardo mancano ancora alcuni componenti, quindi non lo abbiamo ancora inserito.
A Gennaio 2015 verrà comunicato.
acampanella ha scritto:

eccomi come volontario!

Molto bene Andrea, grazie!
Andrea - “I fermodellisti sono tanti e legati da un'amicizia sincera, che esplode in una cordialità ormai rara nel mondo rumoroso ed incerto di oggi”. La valle incantata

Avatar utente
Edgardo_Rosatti
Socio GAS TT
Messaggi: 4526
Iscritto il: ven ott 28, 2011 12:59 am
Nome: Edgardo
Regione: Lombardia
Città: Muggiò
Stato: Non connesso

Messaggio da Edgardo_Rosatti » ven dic 05, 2014 10:49 pm

Grazie Andrea, tutto perfeTTo!
Ed
:-X
8472

Avatar utente
Edgardo_Rosatti
Socio GAS TT
Messaggi: 4526
Iscritto il: ven ott 28, 2011 12:59 am
Nome: Edgardo
Regione: Lombardia
Città: Muggiò
Stato: Non connesso

Messaggio da Edgardo_Rosatti » lun dic 08, 2014 11:04 pm

Posto un paio di foto del prototipo della prima scheda "blocco elettrico rev 2" assemblata coi relè bistabli Siemens.
Mancano ancora alcuni componenti sulla plancia e appena possibile verrà determinato il prezzo finale che sarà indicato nella sezione "vantaggi" del portale GAS TT.

Le caratteristiche della scheda sono:

- relè bistabile di gestione del blocco a 12 Volt Siemens (abbiamo risolto il fastidioso problema dei relè a 2 volt delle precedenti versioni);
- plancia di comando con 4 led di monitor per i segnali del blocco elettrico di facile installazione sul lato operatore;
- comando "bypass" per permettere la digitalizzazione futura dell'intero impianto con mantenimento della modalità ottica di funzionamento del blocco elettrico (reed e relè sempre funzionanti);
- pulsante manuale di test posto in parallelo ai reed per verificare il corretto funzionamento del relè bistabile;
- pulsante manuale di "marcia permissiva" per forzamento del blocco
elettrico in caso di inceppamenti del sistema.

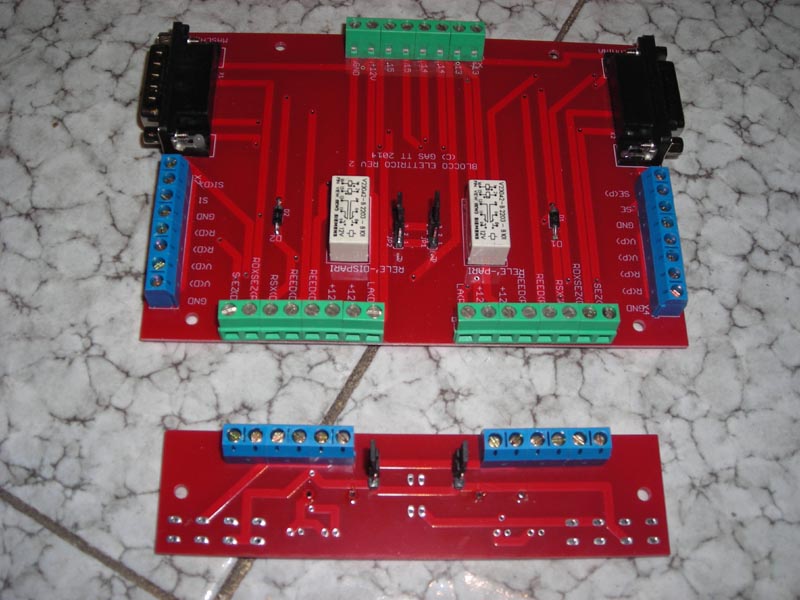

Blocco elettrico rev 2:
Immagine
98,27 KB

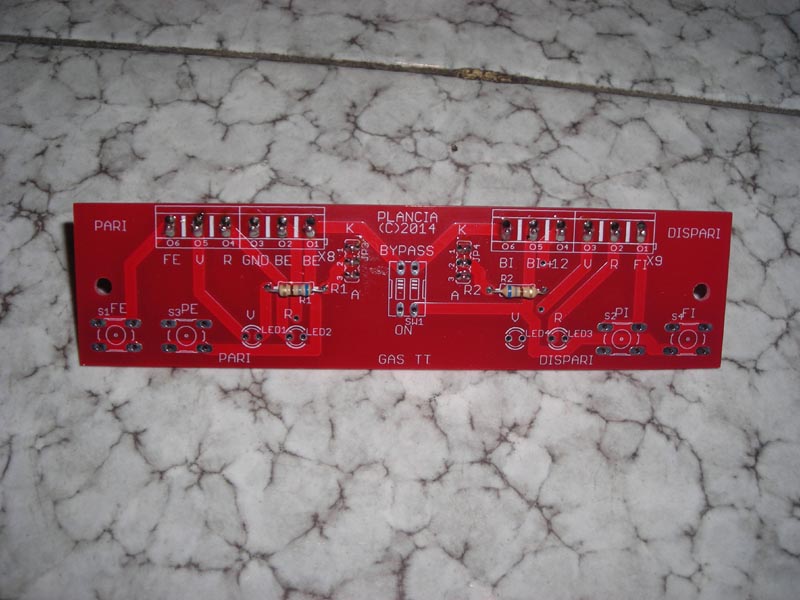

Frontale della scheda plancia (incompleto):
Immagine
91,88 KB

La scheda ha un'ultima caratteristica degna di nota, che è la gestione della polarizzazione dei segnali luminosi modellistici.

Nella mia esperienza mi è capitato di installare segnali a led con polo positivo in comune e a polo negativo in comune. Questo dipende dai vari produttori che possono arbitrariamente decidere quale tipo di led bicolore o anche tricolore utilizzare nei segnali.
Proprio per questo ho implementato sulla scheda la possibilità di gestire i segnali attraverso dei "ponticelli" manuali che possono essere spostati per polarizzare i led.

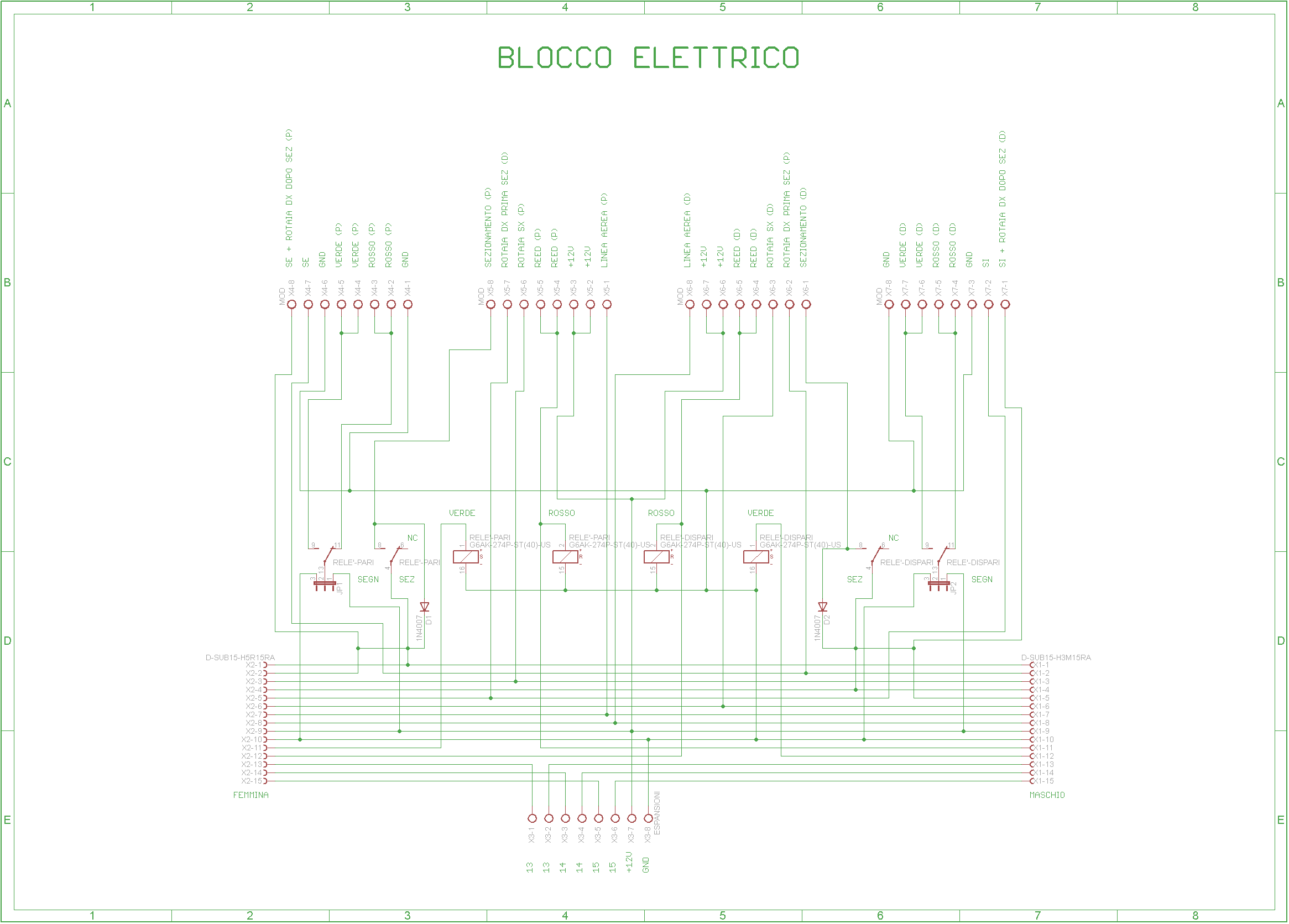

Schema blocco:
Immagine
39,59 KB

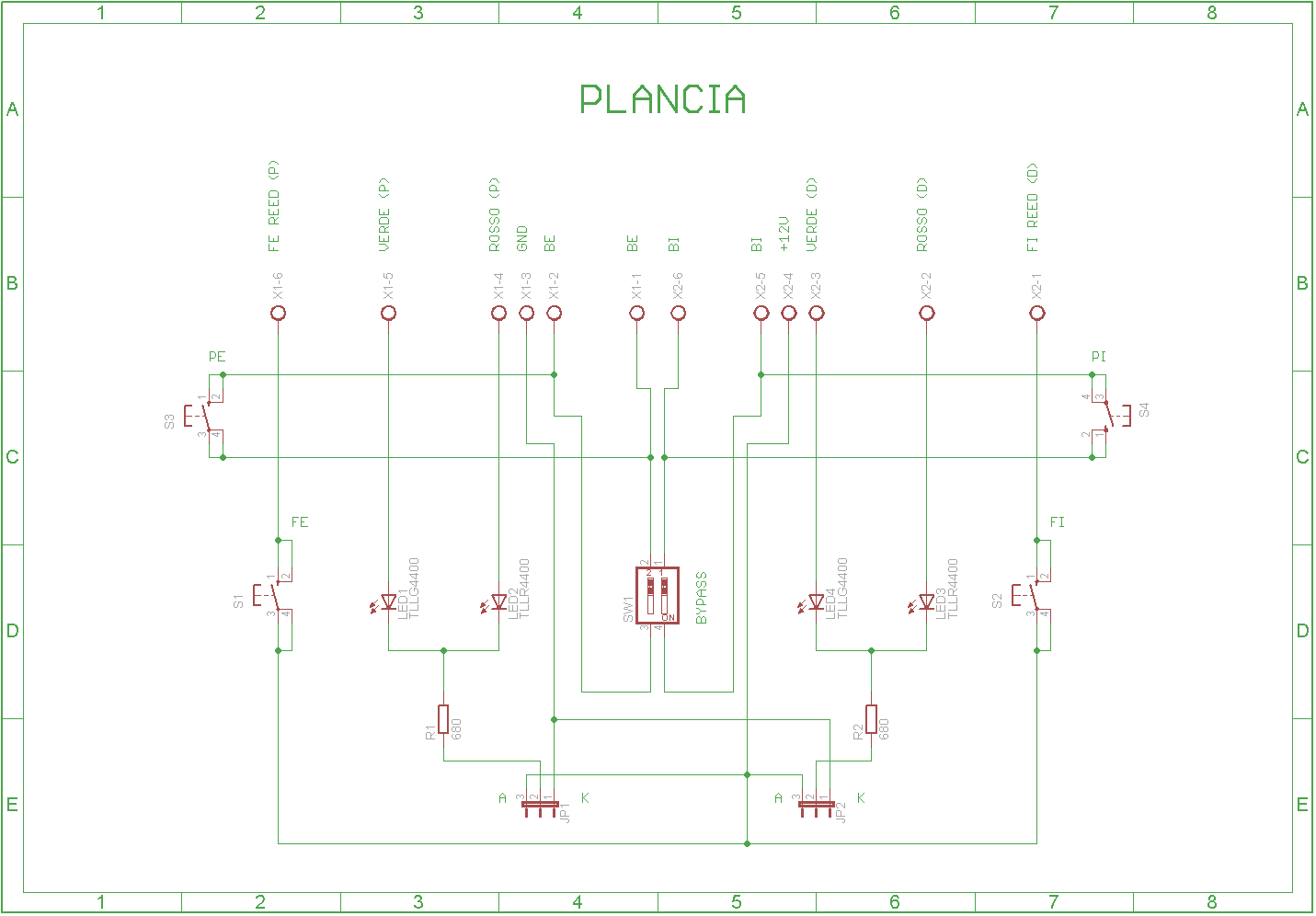

Schema plancia:
Immagine
16,73 KB

Gli schemi delle schede sembrano complessi. Tuttavia, l'unico lavoro da fare è collegare i fili dalle morsettiere al modulo utilizzando le istruzioni che presto verranno pubblicate. Ancora un po' di pazienza [:I]

Ciao
Ed
:-X
8472

Avatar utente
Andrea
Socio GAS TT
Messaggi: 21896
Iscritto il: mer ott 26, 2011 7:42 pm
Nome: Andrea
Regione: Lombardia
Città: Segrate
Ruolo: Amministratore
Età: 56
Stato: Non connesso
Contatta:

Messaggio da Andrea » mar dic 09, 2014 8:33 am

Ottimo Ed, grazie per le preziose info. :cool:
Andrea - “I fermodellisti sono tanti e legati da un'amicizia sincera, che esplode in una cordialità ormai rara nel mondo rumoroso ed incerto di oggi”. La valle incantata
