Cosa ho fatto oggi (alimentatore in kit)

Discussioni relative alla scala N 1:160

Moderatori: cararci, v200, sal727

Rispondi
Avatar utente
carlo mercuri
Messaggi: 3495
Iscritto il: sab nov 12, 2011 9:37 pm
Nome: Carlo
Regione: Toscana
Città: Scandicci
Età: 55
Stato: Non connesso
Contatta:

Cosa ho fatto oggi (alimentatore in kit)

Messaggio da carlo mercuri » sab dic 21, 2013 7:28 pm

Cari amici,
vi mostro come ho trascorso parte della giornata ... stamani ho comprato un alimentatore in kit e, dopo un pisolino pomeridiano, l'ho montato. Eccovi una foto.
Servirà per alimentare i micromoduli che ben conoscete.

Immagine
We will rock you! - Officine Mercuri

Avatar utente
Digtrain
Messaggi: 1598
Iscritto il: gio dic 20, 2012 11:47 pm
Nome: Walter
Regione: Lombardia
Città: Casarile
Età: 60
Stato: Non connesso
Contatta:

Messaggio da Digtrain » sab dic 21, 2013 7:52 pm

Bravo Carlo!!! :grin:
Bel dissipatore.
E' un alimentatore con LM317 da 1,5 Ampere?

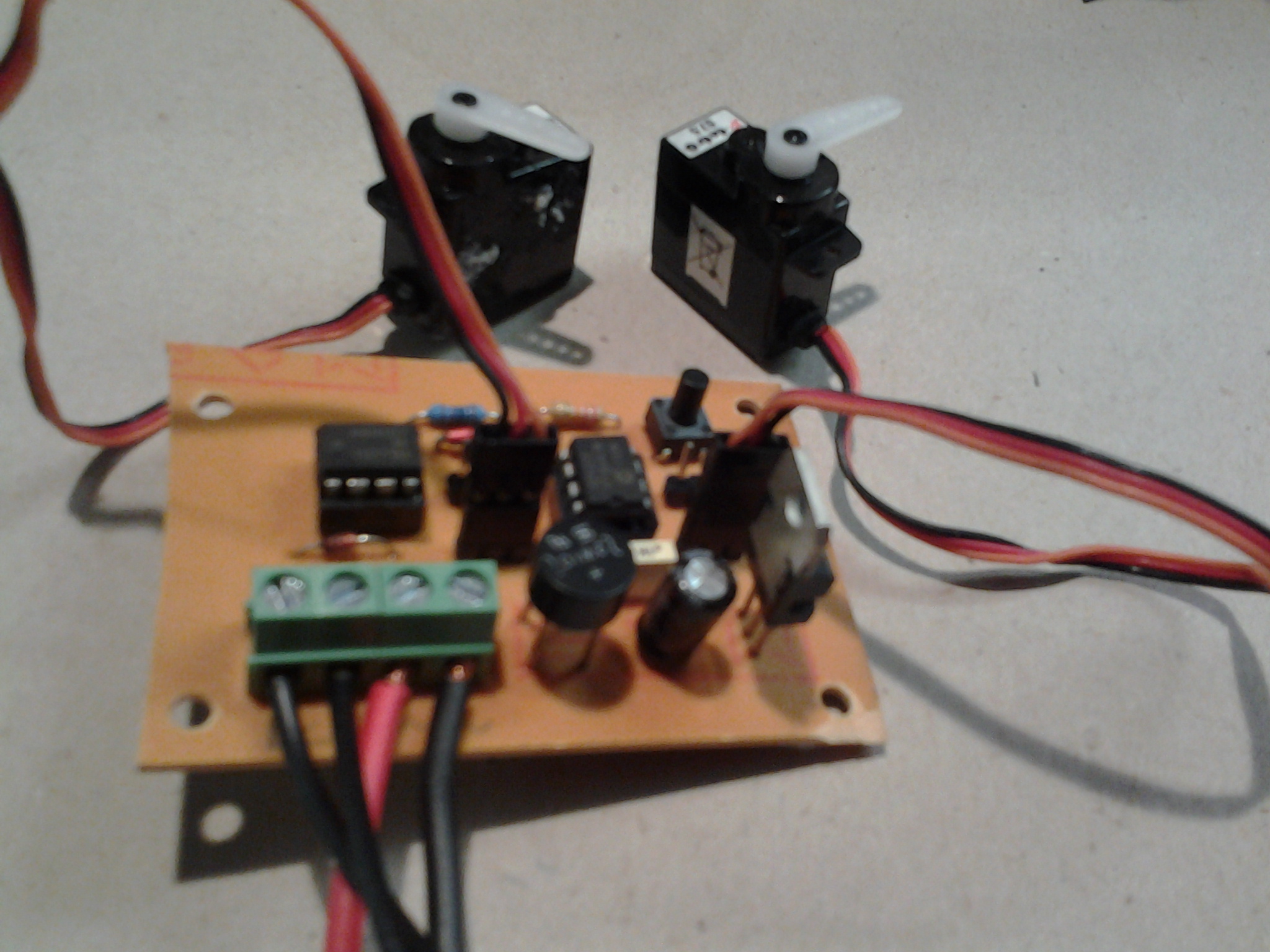

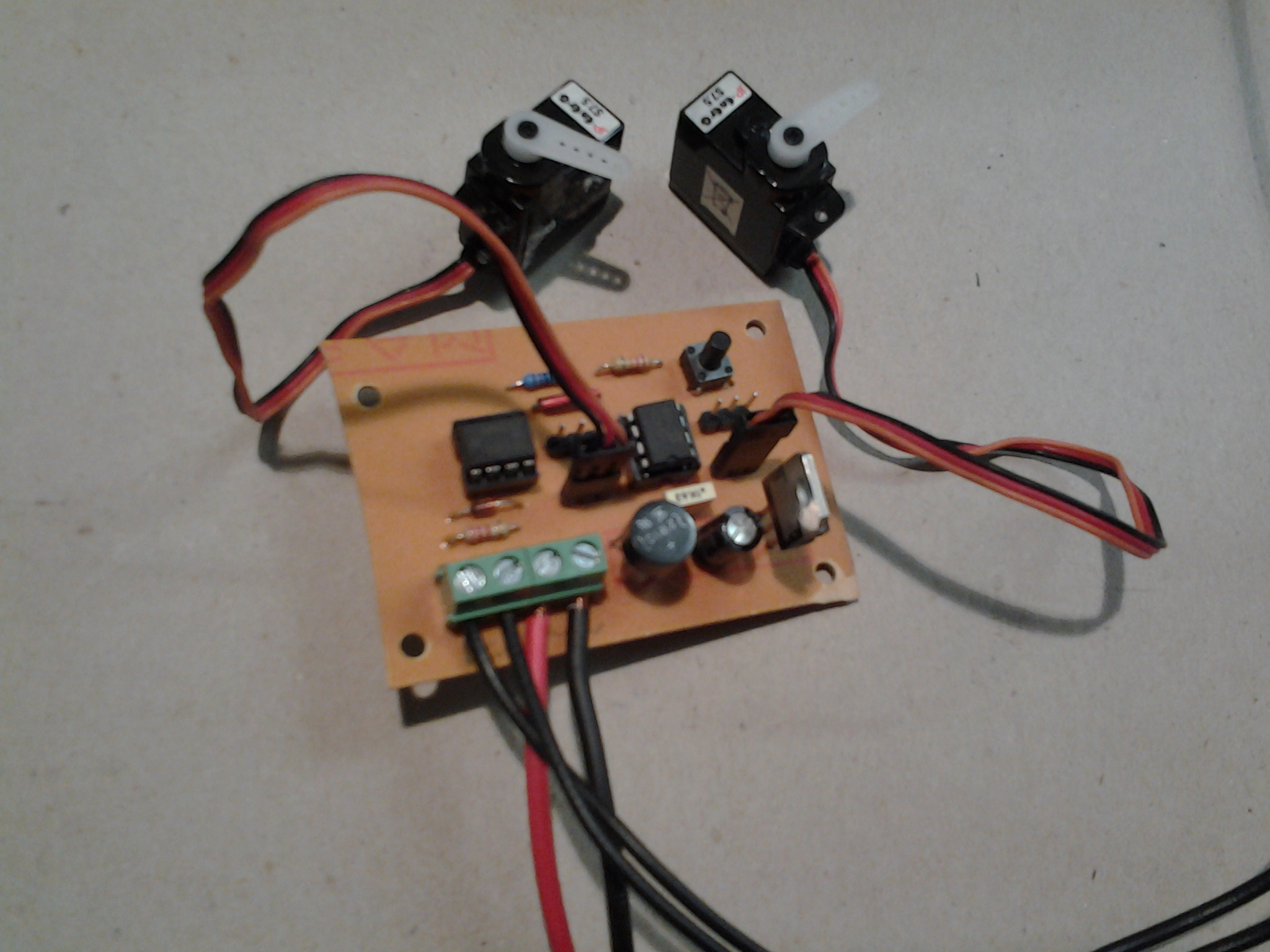

Oggi per non essere da meno ho costruito questo decoder per servocomandi:



Immagine
717,97 KB




Immagine
685,48 KB


Il progetto è quello di Paco, modificato da Esteban che lo ha reso optoisolato con 6N137.
Vedi qui:http://www.lamaquetadeesteban.es/constr ... s_dcc.html
Funziona perfettamente i servo li ho recuperati da un elicottero distrutto!!! :sad:
Ciao Walter :geek:
Walter - Club Modellismo Pavese - Steamtown National Historic Site - Het Spoorwegmuseum Utrech - Loxx Berlino - "Il mio fisico è stato scolpito e modellato nelle migliori trattorie della Lomellina"

Avatar utente
badmax28
Socio GAS TT
Messaggi: 1421
Iscritto il: lun apr 30, 2012 8:51 pm
Nome: massimo
Regione: Lombardia
Città: tradate
Età: 60
Stato: Non connesso

Messaggio da badmax28 » sab dic 21, 2013 8:26 pm

ragazzi mi inchino alle vostre capacità e lo faccio con un bel pizzico di invidia.
Max

Avatar utente
MarcoMN
Socio GAS TT
Messaggi: 618
Iscritto il: mer gen 16, 2013 8:54 am
Nome: Marco
Regione: Lombardia
Città: San Giorgio
Età: 46
Stato: Non connesso
Contatta:

Messaggio da MarcoMN » sab dic 21, 2013 9:03 pm

Walter, scusa, il circuito in questione contiene un PIC.
E' mai stata pubblicata una guida completa sull'uso del PIC?
Mi piacerebbe attrezzarmi ma non so da dove partire....
Marco - Fermodellismo per passione - La mia pagina Facebook

Avatar utente
carlo mercuri
Messaggi: 3495
Iscritto il: sab nov 12, 2011 9:37 pm
Nome: Carlo
Regione: Toscana
Città: Scandicci
Età: 55
Stato: Non connesso
Contatta:

Messaggio da carlo mercuri » sab dic 21, 2013 9:23 pm

Digtrain ha scritto:

Bravo Carlo!!! :grin:
Bel dissipatore.
E' un alimentatore con LM317 da 1,5 Ampere?

Oggi per non essere da meno ho costruito questo decoder per servocomandi:



Immagine
717,97 KB




Immagine
685,48 KB


Il progetto è quello di Paco, modificato da Esteban che lo ha reso optoisolato con 6N137.
Vedi qui:http://www.lamaquetadeesteban.es/constr ... s_dcc.html
Funziona perfettamente i servo li ho recuperati da un elicottero distrutto!!! :sad:
Ciao Walter :geek:


Ebbene sì, è proprio lui!
Ne ho costruiti diversi e sono talmente affidabili e indistruttibili che ho voluto inserirli anche nei micro moduli.

Complimenti, anche tu ti dai da fare con l'elettronica eh?
Bene, bene, bene.
We will rock you! - Officine Mercuri

Avatar utente
carlo mercuri
Messaggi: 3495
Iscritto il: sab nov 12, 2011 9:37 pm
Nome: Carlo
Regione: Toscana
Città: Scandicci
Età: 55
Stato: Non connesso
Contatta:

Messaggio da carlo mercuri » sab dic 21, 2013 9:25 pm

badmax28 ha scritto:

ragazzi mi inchino alle vostre capacità e lo faccio con un bel pizzico di invidia.


Beh, in questo caso si tratta di una cosina abbastanza semplice,credimi...
We will rock you! - Officine Mercuri

Avatar utente
Digtrain
Messaggi: 1598
Iscritto il: gio dic 20, 2012 11:47 pm
Nome: Walter
Regione: Lombardia
Città: Casarile
Età: 60
Stato: Non connesso
Contatta:

Messaggio da Digtrain » dom dic 22, 2013 2:26 pm

MarcoMN ha scritto:

Walter, scusa, il circuito in questione contiene un PIC.
E' mai stata pubblicata una guida completa sull'uso del PIC?
Mi piacerebbe attrezzarmi ma non so da dove partire....


Ciao Marco, :grin:

approfitto di questo post di Carlo, che sicuramente non se la prenderà,[:I] se faccio un OT sui Pic!!!! :wink:

Segnalo qualche link per iniziare:

- un classico della programmazione in Assembler e funzionamento dei Pic, "Pic by sample" di Tanzilli

Pic By Examples-1.pdf (642,91 KB)

- I Pic si possono programmare anche con linguaggi a più alto livello Tipo Basic e C.
A questo proposito io utilizzo Mikrobasic.

- questo è un altro sito interessante: http://stor.altervista.org/pic/pic.htm

- programmazione in Mikrobasic: http://mikrobasic.wordpress.com/2012/03 ... ikrobasic/

- altro sito interessante: http://www.beduel.altervista.org/pagine ... /mkrb.html

- una volta che hai compilato il file in formato Hex devi caricarlo con il programmatore K150 cercalo su eBay in Cina costa circa 10-12 euro.
Se lo devi acquistare ti indirizzo io da un venditore affidabile.

Ciao Walter :geek:
Walter - Club Modellismo Pavese - Steamtown National Historic Site - Het Spoorwegmuseum Utrech - Loxx Berlino - "Il mio fisico è stato scolpito e modellato nelle migliori trattorie della Lomellina"

Avatar utente
cybergianni
Messaggi: 320
Iscritto il: lun giu 17, 2013 5:50 pm
Nome: giovanni maria
Regione: Piemonte
Città: ceres
Età: 54
Stato: Non connesso

Messaggio da cybergianni » dom dic 22, 2013 2:47 pm

continuando l' OT io i servocomandi li comando con un semplice 555.. il deviatore collegato ai fili giallo/nero/verde serve a variare la frequenza del segnale. se interessa cerco lo schema e lo pubblico.

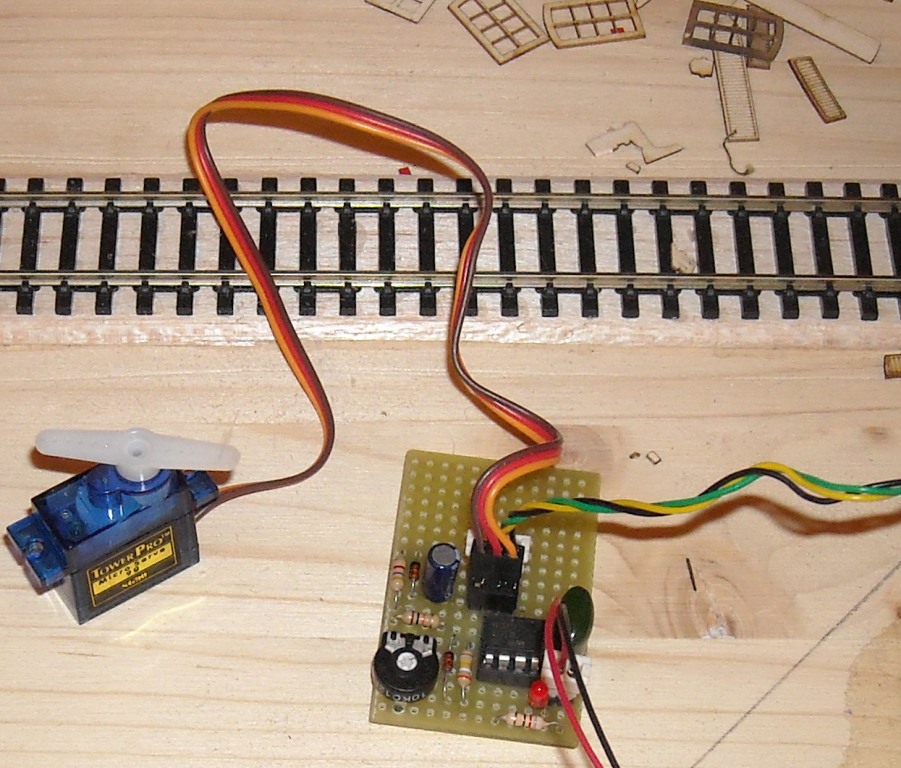

Immagine:
Immagine
224,31 KB
Gianni Visentin --- se fosse vero che sbagliando si impara io sarei come minimo premio Nobel

Avatar utente
Digtrain
Messaggi: 1598
Iscritto il: gio dic 20, 2012 11:47 pm
Nome: Walter
Regione: Lombardia
Città: Casarile
Età: 60
Stato: Non connesso
Contatta:

Messaggio da Digtrain » dom dic 22, 2013 3:19 pm

Ciao Gianni, :grin:

pubblicalo, mi interessa, lo uso come tester per servocomandi. :wink:

Ciao Walter :geek:
Walter - Club Modellismo Pavese - Steamtown National Historic Site - Het Spoorwegmuseum Utrech - Loxx Berlino - "Il mio fisico è stato scolpito e modellato nelle migliori trattorie della Lomellina"

Avatar utente
cybergianni
Messaggi: 320
Iscritto il: lun giu 17, 2013 5:50 pm
Nome: giovanni maria
Regione: Piemonte
Città: ceres
Età: 54
Stato: Non connesso

Messaggio da cybergianni » dom dic 22, 2013 4:28 pm

ciao walter, pubblico (purtroppo in inglese) il testo dal quale ho appreso e scopiazzato il circuitino per comandare i servo. Prometto che tiro fuori anche il resto delle schede ed il circuito collaudato. Scusate ma se non faccio la stazione del plastico entro stasera Dorina ha detto che nell'avatar ci rimango solo brrrr... 292-302.pdf (161,07 KB)
l'unica modifica riguardava le resistenze, per tarare il circuito avevo provato con due trimmer e poi rilevato con il tester la resistenza ottimale. tieni conto che con i servo da un euro e mezzo l'uno la precisione è un concetto lontano...
Gianni Visentin --- se fosse vero che sbagliando si impara io sarei come minimo premio Nobel

Avatar utente
Digtrain
Messaggi: 1598
Iscritto il: gio dic 20, 2012 11:47 pm
Nome: Walter
Regione: Lombardia
Città: Casarile
Età: 60
Stato: Non connesso
Contatta:

Messaggio da Digtrain » dom dic 22, 2013 4:43 pm

Ciao Gianni, :grin:

Scaricato. grazie. :wink:

E mi raccomando finisci la stazione!!! :cool:

Ciao Walter :geek:
Walter - Club Modellismo Pavese - Steamtown National Historic Site - Het Spoorwegmuseum Utrech - Loxx Berlino - "Il mio fisico è stato scolpito e modellato nelle migliori trattorie della Lomellina"

Rispondi

Torna a “SCALA N”
