Una "mensola" punto a punto in scala N

Messaggio da Edgardo_Rosatti » dom lug 01, 2018 1:38 am

L'idea è molto semplice: un binario lungo circa 2 metri attaccato al muro a mò di mensola ed un treno che viaggia avanti e indietro.
In scala N perchè è piccola e perchè ho in casa molto materiale in questa scala.

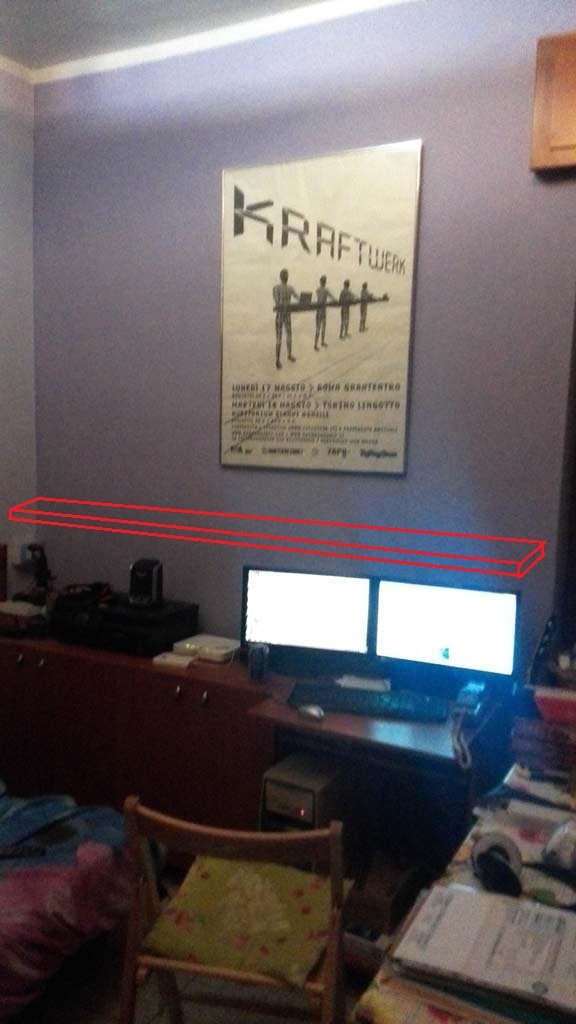

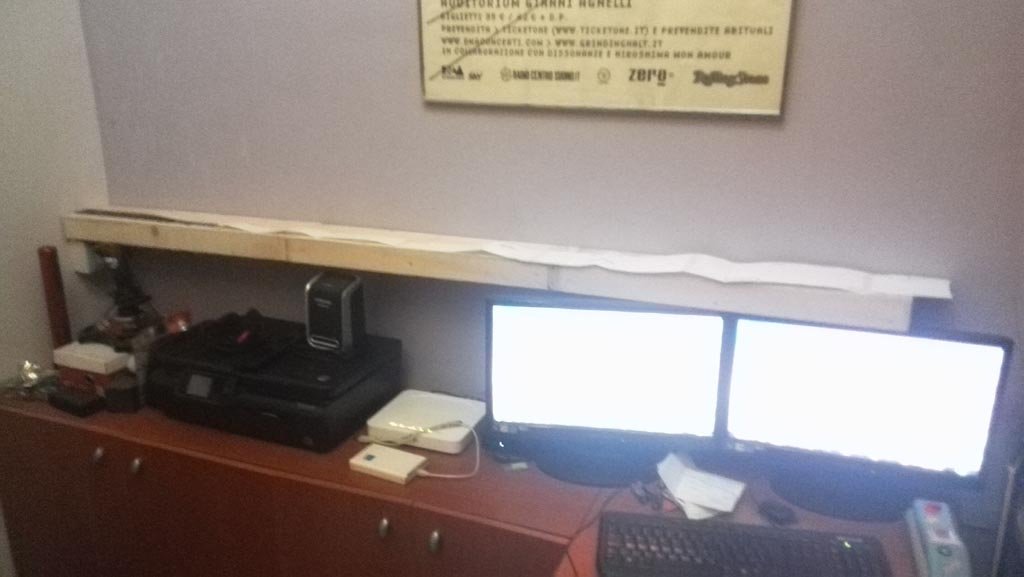

Un esempio di posizionamento della mensola che adotterei in casa mia:
Mobile PC in soggiorno
Le dimensioni sono di 190x 14 cm.

Ho già preparato il piano di lavoro che è diviso in 3 parti:
Piano di lavoro appoggiato provvisoriamente
Il bordo è alto 6 cm circa e consente di contenere comodamente gli impianti.

Il funzionamento di una linea punto a punto è arcinoto, tuttavia, vorrei presentare uno schema elettrico di automazione che fa uso di un semplice Arduino UNO. In questo schema si prevede la gestione elettrica di un singolo binario, 2 segnali e 2 sensori di fine corsa.
I segnali (rosso/verde) a led andranno posizionati sugli stazionamenti alle estremità della linea.

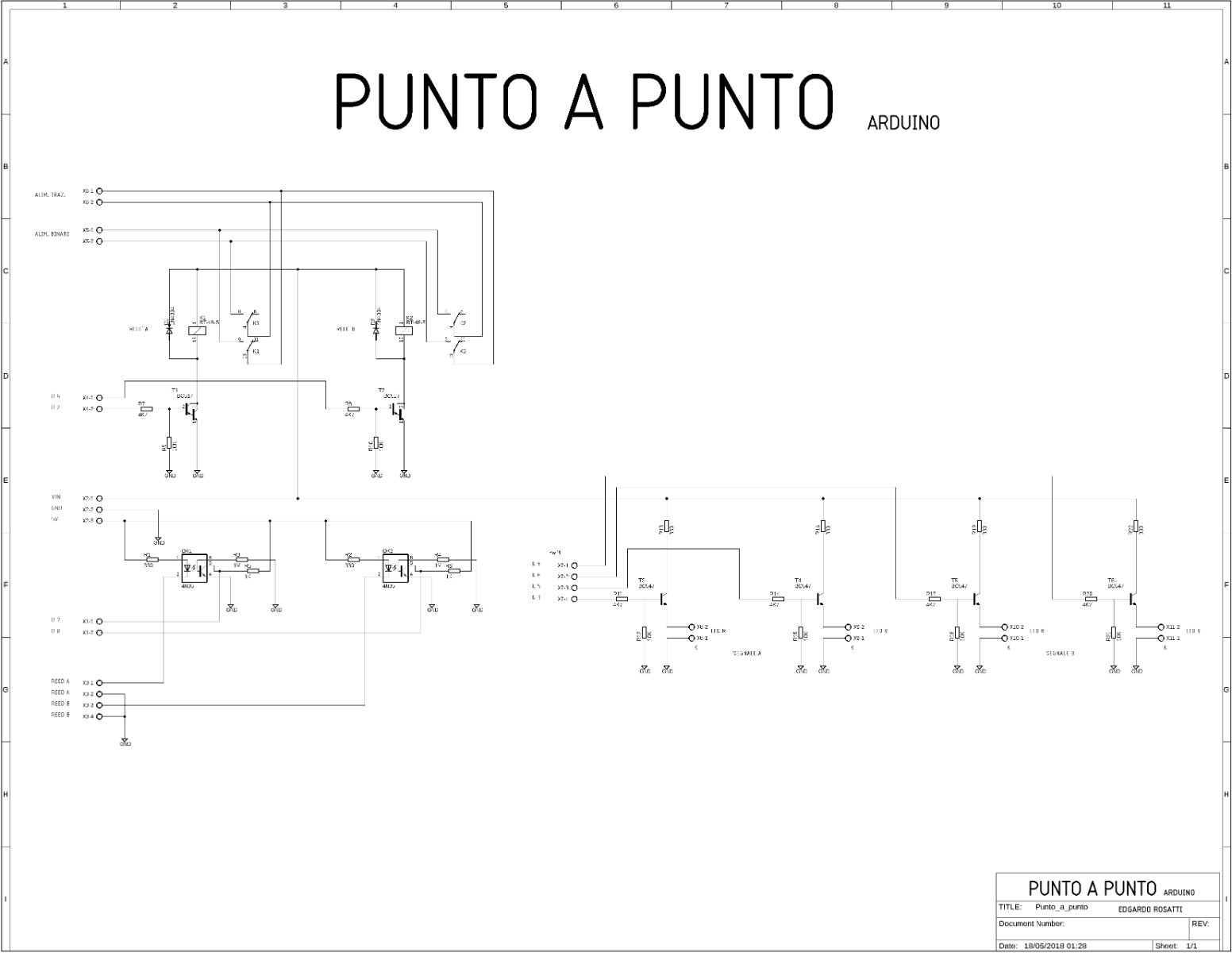

Schema elettrico
Nota: si consiglia di scaricare il file per una visione migliore
Versione PDF:
Punto_a_punto_schema.pdf
(28.79 KiB) Scaricato 29 volte
Lo schema prevede l'uso di 2 relè per l'alimentazione dei binari (avanti/indietro), 2 fotoaccoppiatori per i fine corsa che possono essere realizzati con reed o altro sistema e di 4 transistor per la gestione dei segnali.
I segnali a led possono essere gestiti in dissolvenza tramite 4 uscite PWM di Arduino, cioè, possono accendersi e spegnersi in modo graduale.

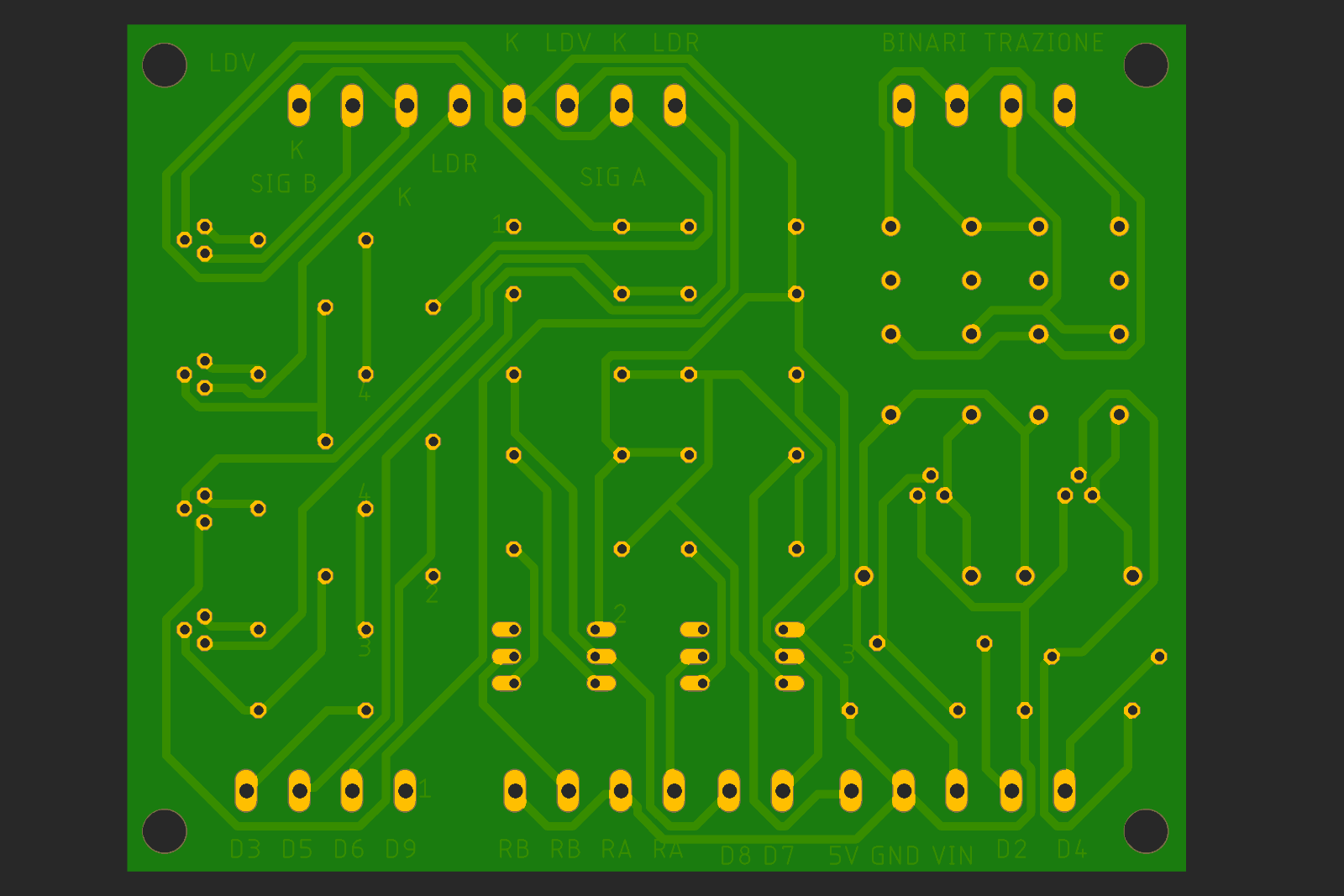

Per tale progetto ho predisposto un circuito stampato:
PCB e componenti
Il cui lucido può essere scaricato qui:
Punto_a_punto_lucido.pdf
(22.56 KiB) Scaricato 23 volte
Nota: è necessario effettuare 4 collegamenti elettrici tramite degli spezzoni di sottile filo elettrico nei punti contrassegnati con 1-1, 2-2, 3-3 e 4-4; linee gialle.
PCB visto da sotto
Serigrafia (PCB visto da sopra)
Il software non è stato scritto, perchè in realtà ho intenzione di realizzare un tracciato lievemente differente e un po' più intrigante, che si basa sempre sulla logica della linea punto a punto.
Punto a punto con 5 stazionamenti
Una stazione principale di testa a sinistra con 2 binari e una secondaria a destra sempre con 2 binari + una galleria cieca per simulare un raccordo.
Dovrebbe venire più o meno così:

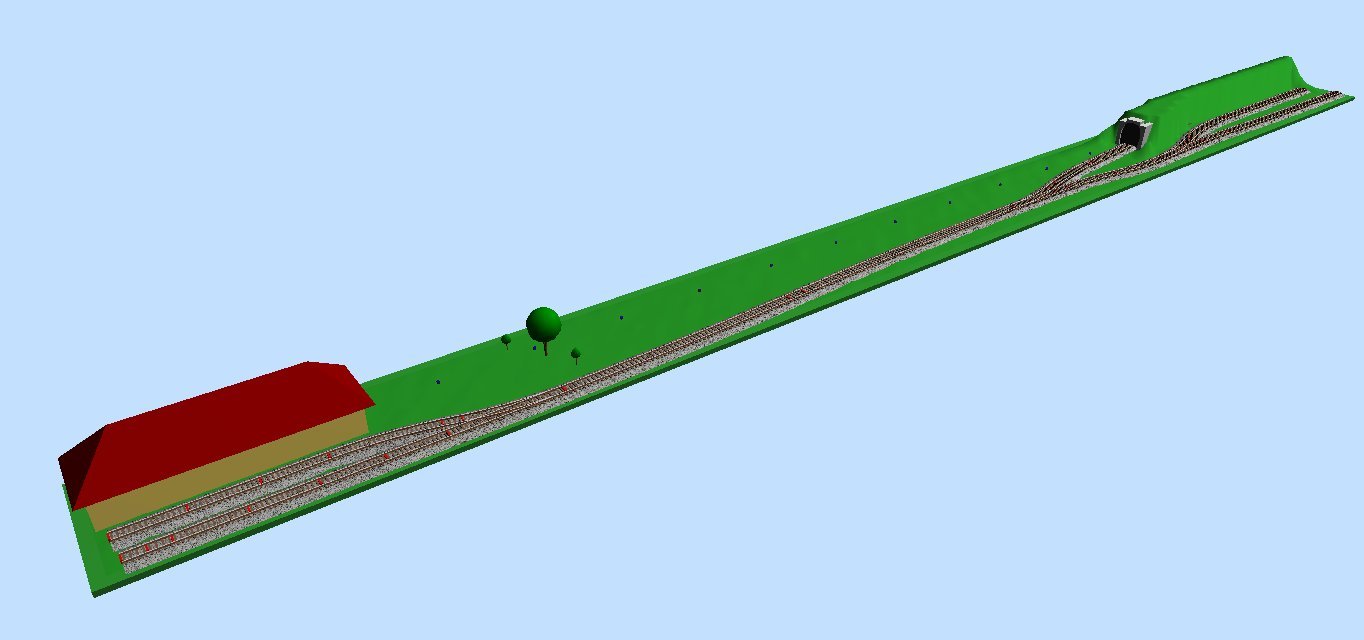

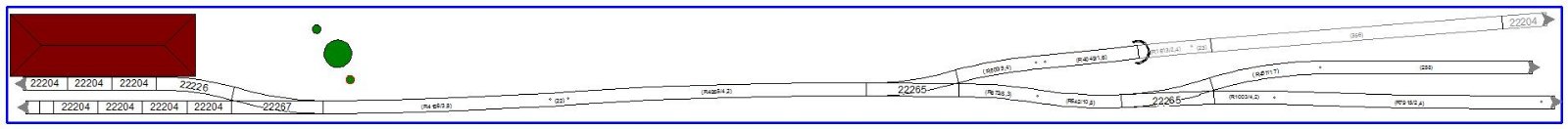

3D (SCARM)
Le dimensioni, come citato all'inizio del post, sono esattamente di 14 x 190 cm.

Qui lo stampato in 1:1 (SCARM) e una confezione di flessibili Arnold:
Arnold
e una prova di posizionamento binari della stazione principale a sinistra (armamento Roco):
Roco
Download file SCARM:
Punto_a_punto_N.zip
Unzip file!
(5.43 KiB) Scaricato 16 volte
Sono ancora molte le incognite per la realizzazione di questo progetto. Nel frattempo spero di aver stimolato l'interesse verso chi avendo poco spazio a disposizione desidera costruire e avere in casa un piccolo impianto ferroviario funzionante da esibire.

ED

Avatar utente
Criss Amon
Messaggi: 2194
Iscritto il: gio ott 01, 2015 11:14 pm
Nome: Francesco Maria
Regione: Sicilia
Città: Catania
Età: 62
Stato: Non connesso
Contatta:

Re: Una "mensola" punto a punto in scala N

Messaggio da Criss Amon » dom lug 01, 2018 2:59 am

[264] Fagli un bel fondale!!!
Francesco Maria Spampinato - Viaggio fantastico - Canale Video

Avatar utente
Egidio
Messaggi: 11640
Iscritto il: gio mag 17, 2012 1:26 pm
Nome: Egidio
Regione: Abruzzo
Città: Ortona
Età: 55
Stato: Non connesso

Re: Una "mensola" punto a punto in scala N

Messaggio da Egidio » dom lug 01, 2018 8:22 am

Ben fatto Ed. Saluti. Egidio. [51]
Egidio Lofrano

Avatar utente
robiravasi62
Messaggi: 913
Iscritto il: mar dic 30, 2014 11:49 am
Nome: roberto
Regione: Lombardia
Città: belgioioso
Età: 57
Stato: Non connesso

Re: Una "mensola" punto a punto in scala N

Messaggio da robiravasi62 » dom lug 01, 2018 8:34 am

Bravo Edgardo io stavo accarezzando l'idea in Z...
Roberto

Avatar utente
MrMassy86
Socio GAS TT
Messaggi: 13821
Iscritto il: sab nov 10, 2012 3:42 pm
Nome: Massimiliano
Regione: Toscana
Città: Marlia - Lucca
Ruolo: Moderatore
Età: 33
Stato: Non connesso
Contatta:

Re: Una "mensola" punto a punto in scala N

Messaggio da MrMassy86 » dom lug 01, 2018 9:51 am

Bel progetto Ed!!!
Massimiliano [253]
Massimiliano Paolinelli - il mio canale YouTubeViaggio in quel di Verni -Il Ponte dei Pescatori - C.L.A.F. Lucca

Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 4050
Iscritto il: lun ago 27, 2012 11:14 am
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Età: 43
Stato: Non connesso

Re: Una "mensola" punto a punto in scala N

Messaggio da MrPatato76 » dom lug 01, 2018 10:47 am

Mi hai dato uno spunto per un bel ptop in TT.
Ti seguirò con estremo interesse.
Roberto - "...il bambino che vede un treno lo saluta con la manina, questo non succede con un auto!" (Cit.) - Ciao Roberto

Avatar utente
v200
Socio GAS TT
Messaggi: 9194
Iscritto il: dom mag 03, 2015 6:31 pm
Nome: roberto
Regione: Piemonte
Città: torino
Ruolo: Moderatore
Età: 58
Stato: Non connesso

Re: Una "mensola" punto a punto in scala N

Messaggio da v200 » dom lug 01, 2018 8:19 pm

Ciao ED, amo questi progetti se posso dove prevedi la galleria potresti pensare ad una Inglenook Siding. Avresti un po di divertimento oltre al pendolarismo. ovviamente sarebbero da studiare i cablaggi per attivare o disattivare alcune funzioni in modo da gestire i vari aspetti di gestione.
http://www.wymann.info/ShuntingPuzzles/ ... enook.html
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
adobel55
Socio GAS TT
Messaggi: 8484
Iscritto il: ven nov 18, 2011 3:51 pm
Nome: Adolfo
Regione: Lazio
Città: Roma
Ruolo: Moderatore
Età: 64
Stato: Non connesso

Re: Una "mensola" punto a punto in scala N

Messaggio da adobel55 » dom lug 01, 2018 11:47 pm

MrPatato76 ha scritto:
dom lug 01, 2018 10:47 am
Mi hai dato uno spunto per un bel ptop in TT.
Ti seguirò con estremo interesse.
Adatto per le due Aln668

Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 4050
Iscritto il: lun ago 27, 2012 11:14 am
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Età: 43
Stato: Non connesso

Re: Una "mensola" punto a punto in scala N

Messaggio da MrPatato76 » lun lug 02, 2018 8:11 am

Esatto..
Roberto - "...il bambino che vede un treno lo saluta con la manina, questo non succede con un auto!" (Cit.) - Ciao Roberto

Avatar utente
Edgardo_Rosatti
Socio GAS TT
Messaggi: 4369
Iscritto il: ven ott 28, 2011 12:59 am
Nome: Edgardo
Regione: Lombardia
Città: Muggiò
Età: 55
Stato: Non connesso
Contatta:

Re: Una "mensola" punto a punto in scala N

Messaggio da Edgardo_Rosatti » mer lug 04, 2018 11:28 pm

... tnx

Un fondalino lo inserirò di sicuro..

Cercherò di seguire i vostri consigli. Nel frattempo ho incollato il sughero (quasi tutto):
Piano di lavoro
Ho letto il concetto di Inglenook sul sito segnalato e mi è piaciuto subito. A quanto pare gli inglesi ci hanno pensato molto tempo fa a fare quello che sto proponendo. Molte grazie per la segnalazione che approfondirò presto.

Al prossimo aggiornamento :mrgreen:

ED

Avatar utente
Criss Amon
Messaggi: 2194
Iscritto il: gio ott 01, 2015 11:14 pm
Nome: Francesco Maria
Regione: Sicilia
Città: Catania
Età: 62
Stato: Non connesso
Contatta:

Re: Una "mensola" punto a punto in scala N

Messaggio da Criss Amon » mer lug 04, 2018 11:33 pm

E infine lascia spazio, se ti possibile, alla compatibilità per successivi ampliamenti: la mensola potrebbe diventare un modulo di un grande plastico!!!
Buon lavoro!!!
Francesco Maria Spampinato - Viaggio fantastico - Canale Video

Avatar utente
Egidio
Messaggi: 11640
Iscritto il: gio mag 17, 2012 1:26 pm
Nome: Egidio
Regione: Abruzzo
Città: Ortona
Età: 55
Stato: Non connesso

Re: Una "mensola" punto a punto in scala N

Messaggio da Egidio » gio lug 05, 2018 10:22 am

[264] Saluti. Egidio. [51]
Egidio Lofrano

Avatar utente
Andrea
Socio GAS TT
Messaggi: 21302
Iscritto il: mer ott 26, 2011 7:42 pm
Nome: Andrea
Regione: Lombardia
Città: Segrate
Ruolo: Amministratore
Età: 56
Stato: Non connesso
Contatta:

Re: Una "mensola" punto a punto in scala N

Messaggio da Andrea » gio lug 05, 2018 4:53 pm

Bella Ed, se alla fine ti servirà un aiutino per vegetazione ed erba dritta, non hai che da chiedere.
Andrea - “I fermodellisti sono tanti e legati da un'amicizia sincera, che esplode in una cordialità ormai rara nel mondo rumoroso ed incerto di oggi”. La valle incantata

Avatar utente
Edgardo_Rosatti
Socio GAS TT
Messaggi: 4369
Iscritto il: ven ott 28, 2011 12:59 am
Nome: Edgardo
Regione: Lombardia
Città: Muggiò
Età: 55
Stato: Non connesso
Contatta:

Re: Una "mensola" punto a punto in scala N

Messaggio da Edgardo_Rosatti » gio lug 05, 2018 10:24 pm

Francesco; l'idea non è male e se mi potessi permettere di vivere in un appartamento molto grande sarebbe da prendere in considerazione.
Ma io vivo in soli 64 mq ed il massimo che mi posso permettere è questo. Poi alla fine l'idea della mensola punto a punto svanirebbe :wink:

Ok Andrea, hai l'esclusiva.
Sei ufficialmente il mio giardiniere di fiducia :mrgreen: :mrgreen: :mrgreen: :mrgreen: :mrgreen: :mrgreen: :mrgreen: :mrgreen:

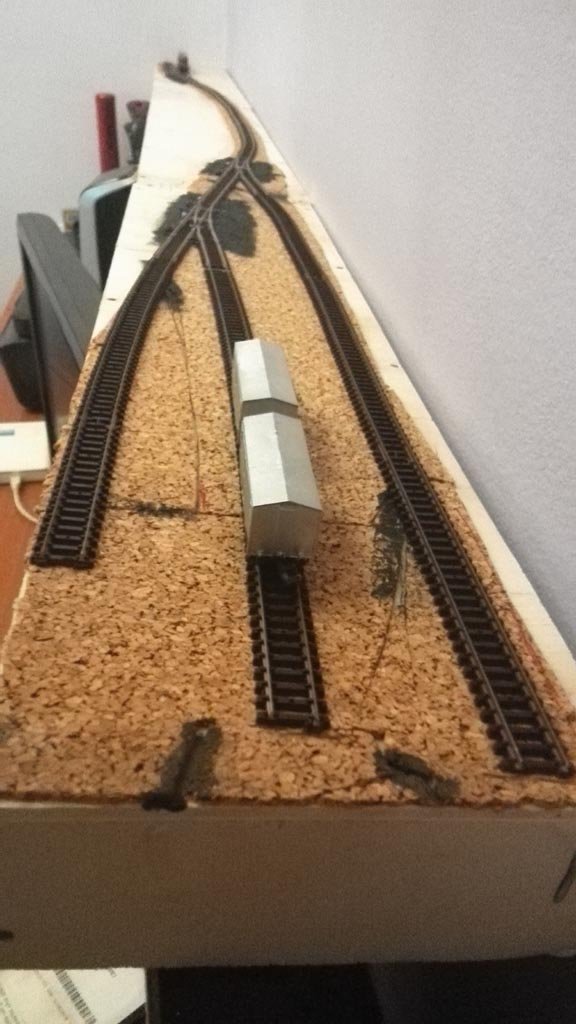

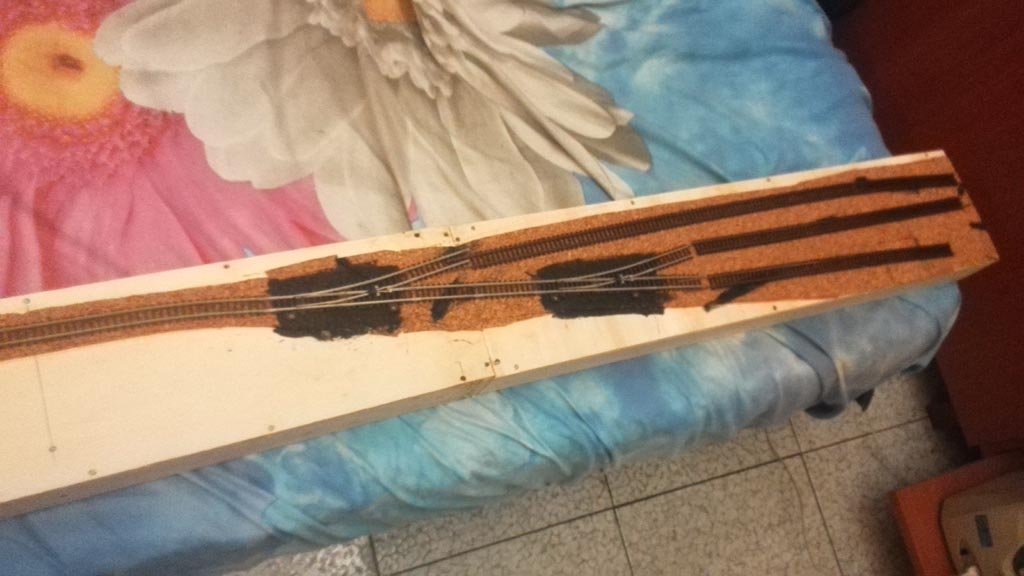

sughero posato e binari flessibili preparati
Un carro di "N Kit", mi sembra H ?!
:?:

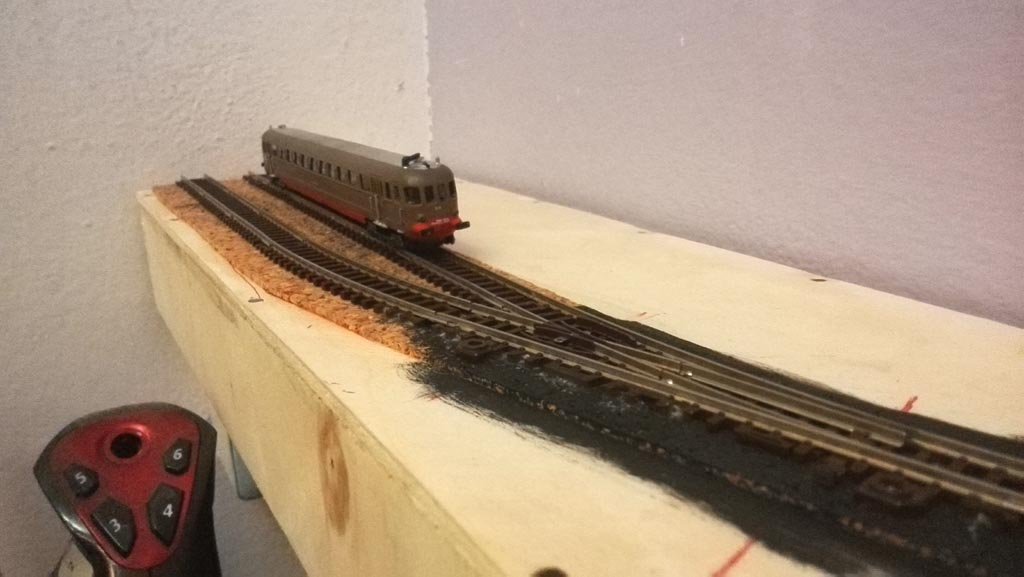

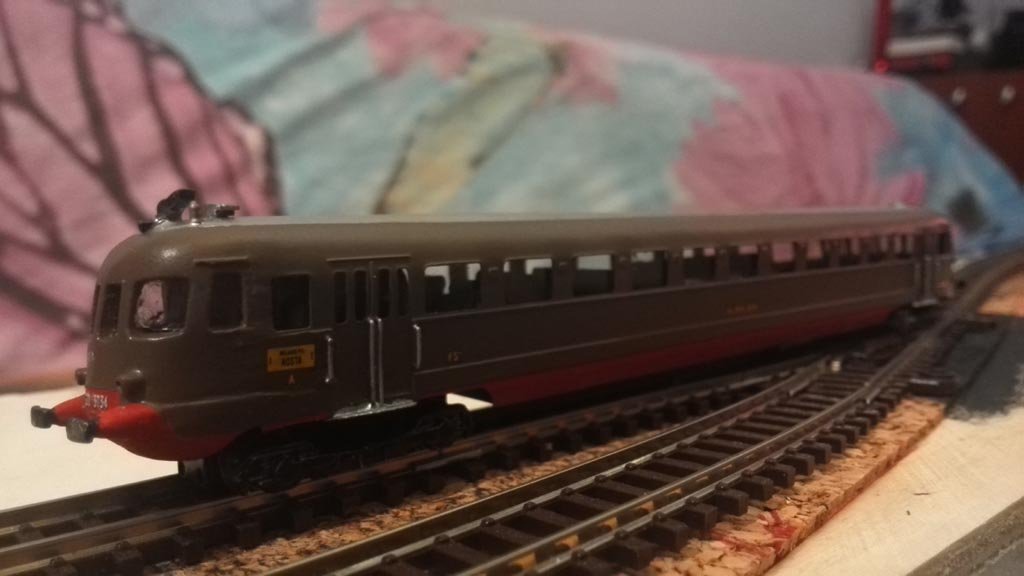

Aln 990 di Lineamodel (kit motorizzato)
Si nota anche la verniciatura in colore scuro nei pressi dei 3 deviatoi.

Prossimo step: incollaggio binari e posizionamento dei motori sotto plancia Roco.

Ciao neh!
Ed

Avatar utente
Egidio
Messaggi: 11640
Iscritto il: gio mag 17, 2012 1:26 pm
Nome: Egidio
Regione: Abruzzo
Città: Ortona
Età: 55
Stato: Non connesso

Re: Una "mensola" punto a punto in scala N

Messaggio da Egidio » ven lug 06, 2018 9:03 am

Molto bello Ed. :wink: Saluti. Egidio. [51]
Egidio Lofrano

Avatar utente
MrMassy86
Socio GAS TT
Messaggi: 13821
Iscritto il: sab nov 10, 2012 3:42 pm
Nome: Massimiliano
Regione: Toscana
Città: Marlia - Lucca
Ruolo: Moderatore
Età: 33
Stato: Non connesso
Contatta:

Re: Una "mensola" punto a punto in scala N

Messaggio da MrMassy86 » ven lug 06, 2018 10:24 am

Sta venendo molto bene!!!
Massimiliano [253]
Massimiliano Paolinelli - il mio canale YouTubeViaggio in quel di Verni -Il Ponte dei Pescatori - C.L.A.F. Lucca

Avatar utente
v200
Socio GAS TT
Messaggi: 9194
Iscritto il: dom mag 03, 2015 6:31 pm
Nome: roberto
Regione: Piemonte
Città: torino
Ruolo: Moderatore
Età: 58
Stato: Non connesso

Re: Una "mensola" punto a punto in scala N

Messaggio da v200 » ven lug 06, 2018 4:36 pm

Ottimo Ed, anche la colorazione scura sui deviatoi per simulare l'ingrassamento
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
Edgardo_Rosatti
Socio GAS TT
Messaggi: 4369
Iscritto il: ven ott 28, 2011 12:59 am
Nome: Edgardo
Regione: Lombardia
Città: Muggiò
Età: 55
Stato: Non connesso
Contatta:

Re: Una "mensola" punto a punto in scala N

Messaggio da Edgardo_Rosatti » mar lug 10, 2018 12:25 am

Tnx,
il montaggio dei binari e dei motori è quasi terminato; piccolo aggiornamento fotografico:

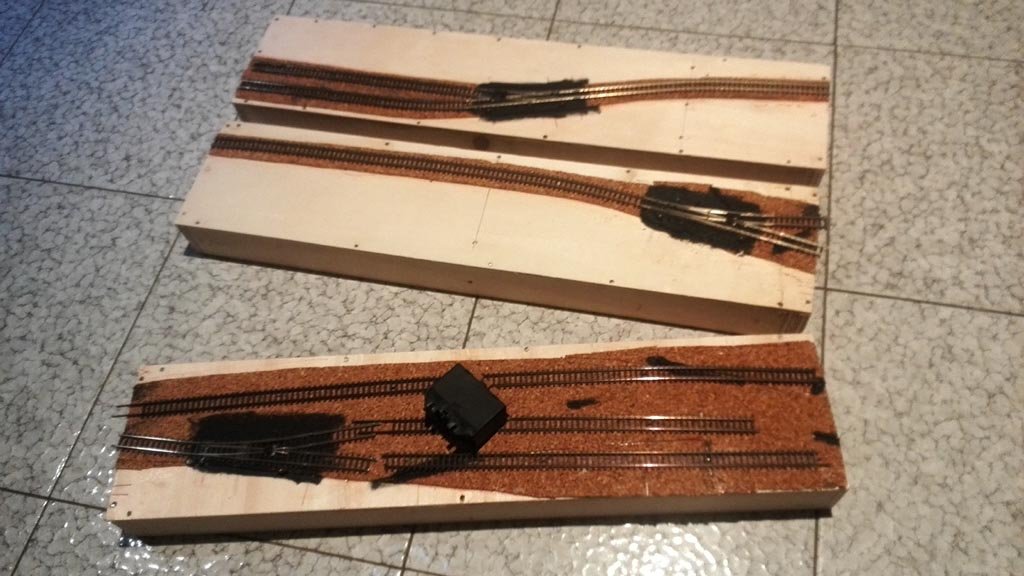

Moduli

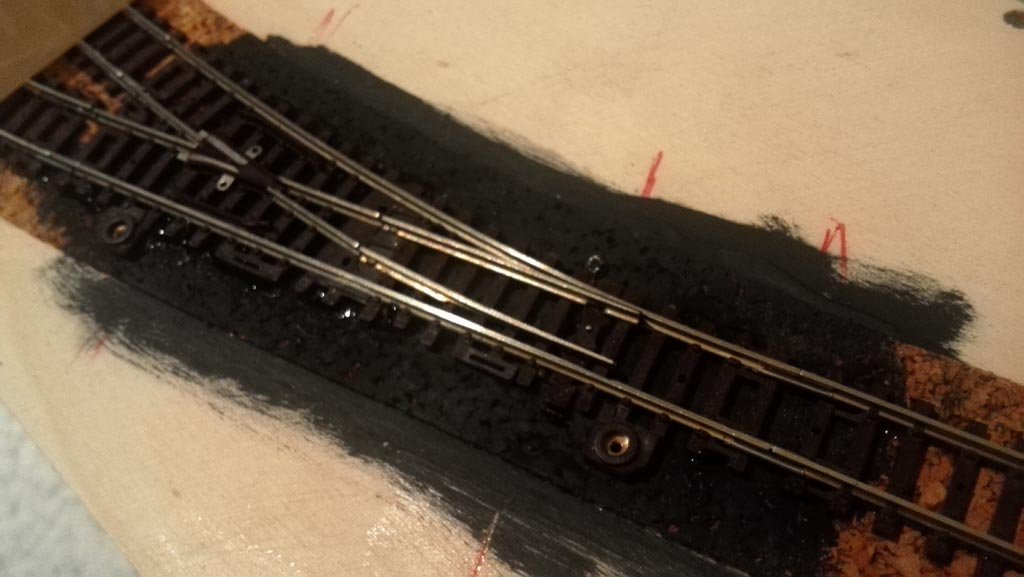

Deviatoio Roco

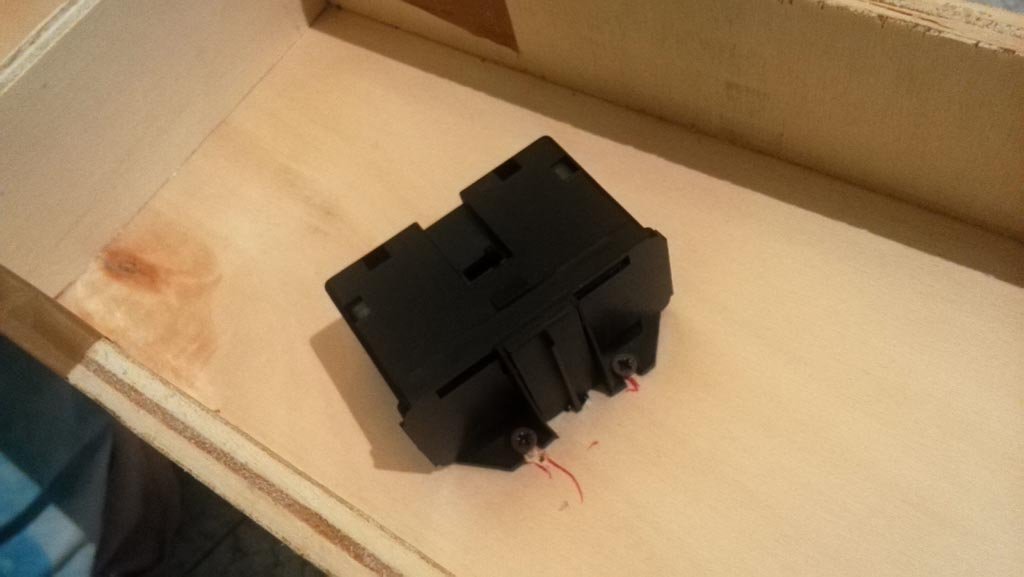

Motore Roco

Avatar utente
Egidio
Messaggi: 11640
Iscritto il: gio mag 17, 2012 1:26 pm
Nome: Egidio
Regione: Abruzzo
Città: Ortona
Età: 55
Stato: Non connesso

Re: Una "mensola" punto a punto in scala N

Messaggio da Egidio » mar lug 10, 2018 9:06 am

[264] Saluti. Egidio. [51]
Egidio Lofrano

Avatar utente
Edgardo_Rosatti
Socio GAS TT
Messaggi: 4369
Iscritto il: ven ott 28, 2011 12:59 am
Nome: Edgardo
Regione: Lombardia
Città: Muggiò
Età: 55
Stato: Non connesso
Contatta:

Re: Una "mensola" punto a punto in scala N

Messaggio da Edgardo_Rosatti » mer lug 11, 2018 11:36 pm

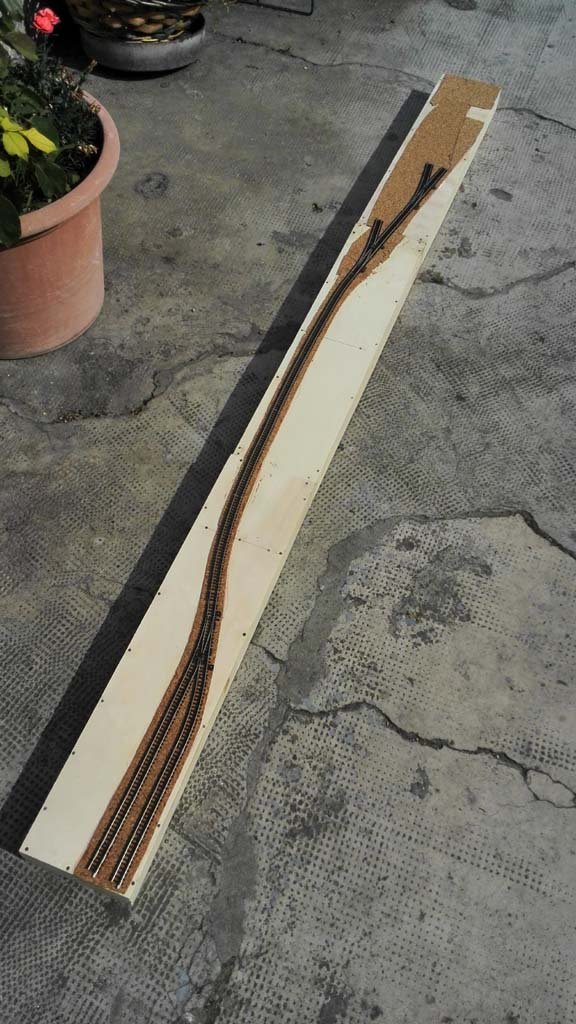

Posa dei binari e motori deviatoi terminata:
..a presto i cablaggi.

Avatar utente
Edgardo_Rosatti
Socio GAS TT
Messaggi: 4369
Iscritto il: ven ott 28, 2011 12:59 am
Nome: Edgardo
Regione: Lombardia
Città: Muggiò
Età: 55
Stato: Non connesso
Contatta:

Re: Una "mensola" punto a punto in scala N

Messaggio da Edgardo_Rosatti » gio lug 12, 2018 2:09 am

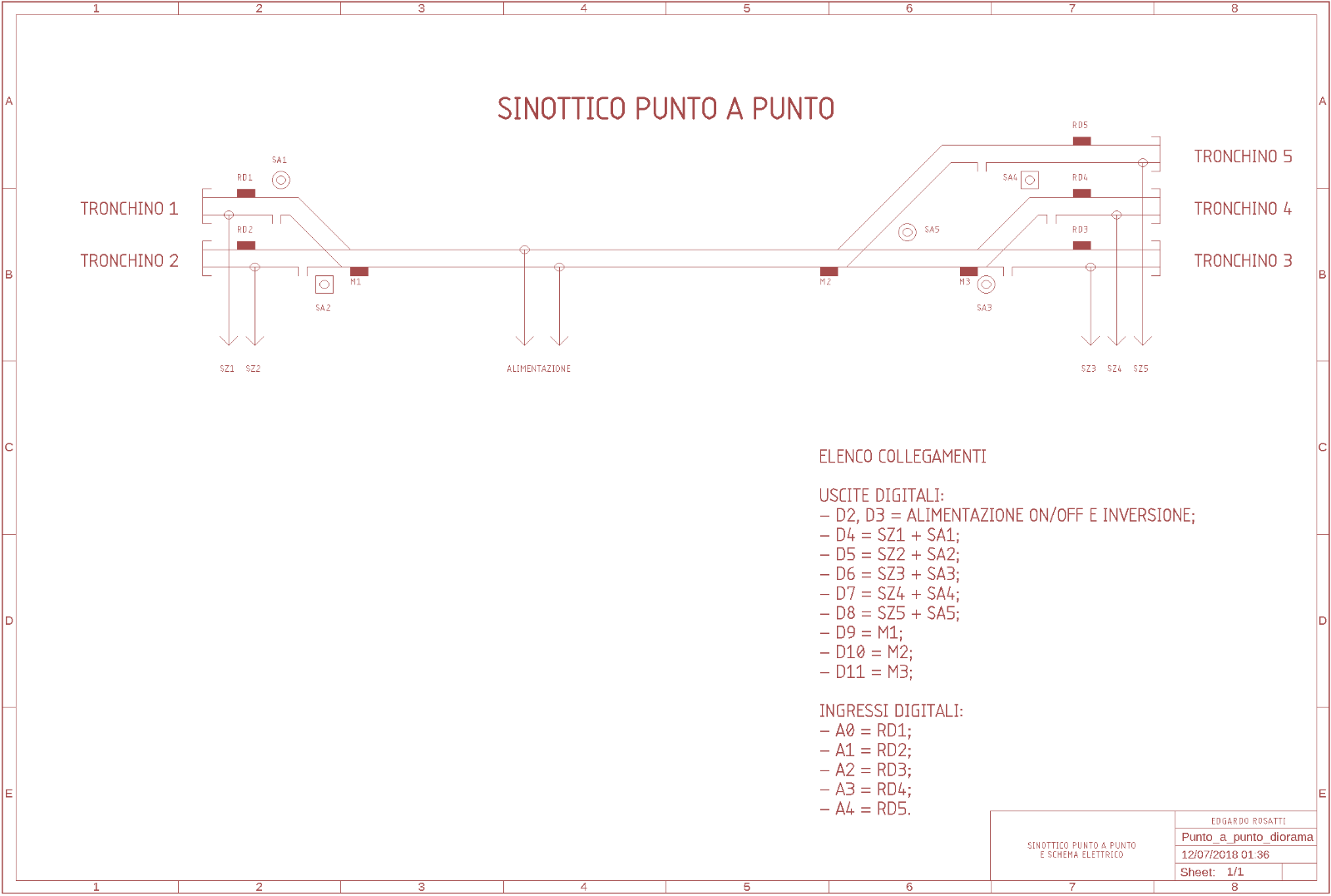

Pubblico lo schema del sinottico con i cablaggi di base dei binari e dei sezionamenti.
Lo schema è solo indicativo e riporta una tabella per i collegamenti dei dispositivi e delle parti con un Arduino UNO.
Schema sinottico
"Alimentazione" è collegata alle porte D2 e D3 di Arduino per il movimento delle loco avanti e indietro.
SZ+SA sono i vari sezionamenti e segnali alti annessi (da Tronchino 1 a Tronchino 5) collegati alle porte da D4 a D8 per le partenze dei treni.
D9, D10 e D11 controllano i 3 motori dei deviatoi.
Gli ingressi da A0 ad A4 leggono lo stato dei 5 sensori tipo fine-corsa che saranno del tipo ottico a raggi infrarossi.

Questo è lo schema di base da cui partire per realizzare il circuito di gestione della "mensola".

Avatar utente
MrMassy86
Socio GAS TT
Messaggi: 13821
Iscritto il: sab nov 10, 2012 3:42 pm
Nome: Massimiliano
Regione: Toscana
Città: Marlia - Lucca
Ruolo: Moderatore
Età: 33
Stato: Non connesso
Contatta:

Re: Una "mensola" punto a punto in scala N

Messaggio da MrMassy86 » gio lug 12, 2018 10:54 am

Molto bene Ed!!!
Massimiliano [253]
Massimiliano Paolinelli - il mio canale YouTubeViaggio in quel di Verni -Il Ponte dei Pescatori - C.L.A.F. Lucca

Avatar utente
Egidio
Messaggi: 11640
Iscritto il: gio mag 17, 2012 1:26 pm
Nome: Egidio
Regione: Abruzzo
Città: Ortona
Età: 55
Stato: Non connesso

Re: Una "mensola" punto a punto in scala N

Messaggio da Egidio » gio lug 12, 2018 11:41 am

Alla grande Ed. Saluti. Egidio. [51]
Egidio Lofrano

Avatar utente
v200
Socio GAS TT
Messaggi: 9194
Iscritto il: dom mag 03, 2015 6:31 pm
Nome: roberto
Regione: Piemonte
Città: torino
Ruolo: Moderatore
Età: 58
Stato: Non connesso

Re: Una "mensola" punto a punto in scala N

Messaggio da v200 » gio lug 12, 2018 6:20 pm

Ed prevedi anche lo sfondo oltre ad un impianto luci ?
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
Egidio
Messaggi: 11640
Iscritto il: gio mag 17, 2012 1:26 pm
Nome: Egidio
Regione: Abruzzo
Città: Ortona
Età: 55
Stato: Non connesso

Re: Una "mensola" punto a punto in scala N

Messaggio da Egidio » ven lug 13, 2018 9:48 am

v200 ha scritto:
gio lug 12, 2018 6:20 pm
Ed prevedi anche lo sfondo oltre ad un impianto luci ?
Non sarebbe male, credo........ Saluti. Egidio. [51]
Egidio Lofrano

Rispondi

Torna a “SCALA N”
