Ma poi dopo la sporcatura è consigliabile dare un colpo di aerografo con del trasparente opaco.
- v200
- Messaggi: 10390
- Iscritto il: domenica 3 maggio 2015, 18:31
- Nome: roberto
- Regione: Piemonte
- Città: Torino
- Ruolo: Moderatore
- Stato: Non connesso
Re: Aiuto per Ferrovie del Gottardo DeA
- tender60
- Messaggi: 122
- Iscritto il: mercoledì 6 dicembre 2017, 15:06
- Nome: Alfio
- Regione: Lombardia
- Città: Lecco
- Stato: Non connesso
Re: Aiuto per Ferrovie del Gottardo DeA
Cavolo osservando i vostri lavori mi.....deprimo paragonandolo al mio
Ho dei dubbi.
Dalla foto si nota sulla sx il compensato aggiunto su tutta la lunghezza del piano stazione per far in modo che rispetti le misure della plancia DeA (IMG]http://i67.tinypic.com/19attg.jpg[/IMG])
Su tutte le plance devo mettere il sughero da 2 mm,ho letto nel forum, largo 25mm(anche se non ho capito il motivo e non perché largo come le plance).
Largo 25 mm anche nelle plance C145 e C122 che posano sul piano ferrovia o su tutta la larghezza della plancia .
Il piano stazione è gia finito con il sughero ma qui come mi devo comportare quando metterò il ballast visto che il sughero è su tutta la superficie.
Sul compensato che ho aggiunto devo metterlo il sughero.
Sperando di essere stato chiaro aspetto cortesemente vostre istruzioni.
Grazie
- v200
- Messaggi: 10390
- Iscritto il: domenica 3 maggio 2015, 18:31
- Nome: roberto
- Regione: Piemonte
- Città: Torino
- Ruolo: Moderatore
- Stato: Non connesso
Re: Aiuto per Ferrovie del Gottardo DeA
In pratica se il ballast non termina sul sughero ma direttamente sul piano del plastico trasmette le vibrazioni, che trasferendosi sullo scatolato del plastico ne vengono amplificate come da una cassa armonica. Il rumore continuo del transito convogli può risultare fastidioso specialmente nelle ore tarde a noi o ad altre persone.
Ecco perche allarghiamo il sughero in modo da accogliere anche la massicciata isolando il tutto.
Secondariamente la massicciata vista in sezione ha la forma trapezoidale, se metti il sughero largo quanto la plancia non si nota questa particolare conformazione. Se si osserva una linea ferroviaria si nota la sua elevazione dal piano di campagna e che i lati sono angolati di circa 45° , mettendo il sughero oltre per insonorizzate ci serve per rialzare il binario e posizionare il ballast correttamente in modo da simulare la realtà
- v200
- Messaggi: 10390
- Iscritto il: domenica 3 maggio 2015, 18:31
- Nome: roberto
- Regione: Piemonte
- Città: Torino
- Ruolo: Moderatore
- Stato: Non connesso
Re: Aiuto per Ferrovie del Gottardo DeA
Delimitando con marciapiedi o fabbricati il piazzale non necessita più simulare il rialzo su descritto.
- v200
- Messaggi: 10390
- Iscritto il: domenica 3 maggio 2015, 18:31
- Nome: roberto
- Regione: Piemonte
- Città: Torino
- Ruolo: Moderatore
- Stato: Non connesso
Re: Aiuto per Ferrovie del Gottardo DeA
- tender60
- Messaggi: 122
- Iscritto il: mercoledì 6 dicembre 2017, 15:06
- Nome: Alfio
- Regione: Lombardia
- Città: Lecco
- Stato: Non connesso
Re: Aiuto per Ferrovie del Gottardo DeA
Quindi ricopro sia le plance che il compensato con il sughero per portare tutto allo stesso livello del piano stazione?
- v200
- Messaggi: 10390
- Iscritto il: domenica 3 maggio 2015, 18:31
- Nome: roberto
- Regione: Piemonte
- Città: Torino
- Ruolo: Moderatore
- Stato: Non connesso
Re: Aiuto per Ferrovie del Gottardo DeA
- tender60
- Messaggi: 122
- Iscritto il: mercoledì 6 dicembre 2017, 15:06
- Nome: Alfio
- Regione: Lombardia
- Città: Lecco
- Stato: Non connesso
Re: Aiuto per Ferrovie del Gottardo DeA
cavolo ho guardato in rete ma ho trovato poco sull'uso dei gessi per ponti e portali gallerie.
Ma per fare il ponte ed i portali galleria come devo comportarmi???
Grazie
- v200
- Messaggi: 10390
- Iscritto il: domenica 3 maggio 2015, 18:31
- Nome: roberto
- Regione: Piemonte
- Città: Torino
- Ruolo: Moderatore
- Stato: Non connesso
Re: Aiuto per Ferrovie del Gottardo DeA
Vi sono molte tecniche per utilizzare il gesso da scolpire come partire da una lastra e scolpire i dettagli, oppure creare un master ( campione ) da replicare tramite stampi.
Vedo poi di descrivere un po meglio cosa fare, ma occhio le strutture in gesso pesano e questo sul plastico conta.
- sal727
- Messaggi: 4065
- Iscritto il: domenica 26 aprile 2015, 17:22
- Nome: Salvatore
- Regione: Emilia Romagna
- Città: Bologna
- Ruolo: Moderatore
- Stato: Non connesso
Re: Aiuto per Ferrovie del Gottardo DeA
- sal727
- Messaggi: 4065
- Iscritto il: domenica 26 aprile 2015, 17:22
- Nome: Salvatore
- Regione: Emilia Romagna
- Città: Bologna
- Ruolo: Moderatore
- Stato: Non connesso
Re: Aiuto per Ferrovie del Gottardo DeA
https://www.youtube.com/results?search_ ... mo+pratico
- v200
- Messaggi: 10390
- Iscritto il: domenica 3 maggio 2015, 18:31
- Nome: roberto
- Regione: Piemonte
- Città: Torino
- Ruolo: Moderatore
- Stato: Non connesso
Re: Aiuto per Ferrovie del Gottardo DeA
- v200
- Messaggi: 10390
- Iscritto il: domenica 3 maggio 2015, 18:31
- Nome: roberto
- Regione: Piemonte
- Città: Torino
- Ruolo: Moderatore
- Stato: Non connesso
Re: Aiuto per Ferrovie del Gottardo DeA
viewtopic.php?f=106&t=15515&start=50
- NinoLamezia
- Messaggi: 1094
- Iscritto il: mercoledì 14 marzo 2018, 22:04
- Nome: Antonio
- Regione: Calabria
- Città: Lamezia Terme
- Stato: Non connesso
Re: Aiuto per Ferrovie del Gottardo DeA
Veramente ottimo come corso di pittura....seguivo il forum da ospite da qualche giorno prima che tu iniziassi ha dare questi consigli e spiegare dettagliatamente i vari passaggi....v200 ha scritto: ↑martedì 20 marzo 2018, 18:39 E qui senza gessetti
viewtopic.php?f=106&t=15515&start=50
- tender60
- Messaggi: 122
- Iscritto il: mercoledì 6 dicembre 2017, 15:06
- Nome: Alfio
- Regione: Lombardia
- Città: Lecco
- Stato: Non connesso
Re: Aiuto per Ferrovie del Gottardo DeA

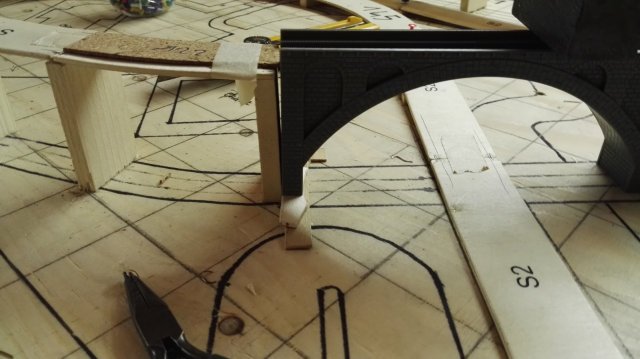

Sono in difficoltà col livellamento del ponte Mi testa inclinato essendo piu alto da una parte rispetto all'altra.
Cosa sbaglio?????
- sal727
- Messaggi: 4065
- Iscritto il: domenica 26 aprile 2015, 17:22
- Nome: Salvatore
- Regione: Emilia Romagna
- Città: Bologna
- Ruolo: Moderatore
- Stato: Non connesso
Re: Aiuto per Ferrovie del Gottardo DeA
- tender60
- Messaggi: 122
- Iscritto il: mercoledì 6 dicembre 2017, 15:06
- Nome: Alfio
- Regione: Lombardia
- Città: Lecco
- Stato: Non connesso
Re: Aiuto per Ferrovie del Gottardo DeA
Il fatto è che a sx il pilone è alto 65 mm mentre a dx 60 mm .(http://forum.model-space.com/default.as ... ts&t=20835)
Il numero 42 DeA italia dice di tagliare la parte dx del ponte finchè non arrivo al livello del pilone di dx, ma siccome noi abbiamo aggiunto lo spessore del sughero siamo a filo, e di spessorare la parte sx.
Però c'è sempre il problema che essendoci un dislivello di 5 mm il ponte mi si inclina.
So che sbaglio in.........qualcosa ma non so cosa.
- tender60
- Messaggi: 122
- Iscritto il: mercoledì 6 dicembre 2017, 15:06
- Nome: Alfio
- Regione: Lombardia
- Città: Lecco
- Stato: Non connesso
Re: Aiuto per Ferrovie del Gottardo DeA
- sal727
- Messaggi: 4065
- Iscritto il: domenica 26 aprile 2015, 17:22
- Nome: Salvatore
- Regione: Emilia Romagna
- Città: Bologna
- Ruolo: Moderatore
- Stato: Non connesso
Re: Aiuto per Ferrovie del Gottardo DeA
Nota:
Per inserire le immagini leggi qui che è spiegato come si fa
viewtopic.php?f=24&t=15262
fai attenzione che non siano molto pesanti, altrimenti il sistema non le accetta
- tender60
- Messaggi: 122
- Iscritto il: mercoledì 6 dicembre 2017, 15:06
- Nome: Alfio
- Regione: Lombardia
- Città: Lecco
- Stato: Non connesso
Re: Aiuto per Ferrovie del Gottardo DeA
Poi non ho capito cosa intendi per chiudere lo spazio sotto il binario , quale spazio?E non ho nemmeno capito perchè tenere i piloni più distaccati per compensare il distacco.
Il mio dubbio è se il ponte deve restare inclinato come è in foto .Ho visto foto di altri ma pare che non abbiano messo 5mm di spessore.
I supporti se voglio li stacco , anche le plance sono provvisorie.Se stacco i supporti (piloni) cosa devo fare???'
Scusa lo so che è dura spiegarsi in un forum.
- sal727
- Messaggi: 4065
- Iscritto il: domenica 26 aprile 2015, 17:22
- Nome: Salvatore
- Regione: Emilia Romagna
- Città: Bologna
- Ruolo: Moderatore
- Stato: Non connesso
Re: Aiuto per Ferrovie del Gottardo DeA
basta ridurle con un qualsiasi programma di paint, se hai windows usa paint che è già inserito nel sistema operativo.
Quelle che hai inserito le ho ridotte e corrette io.

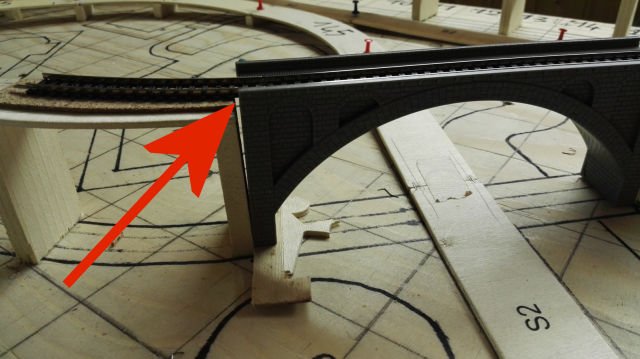

qui dove vedi la freccia c'è un distacco di qualche mmPoi non ho capito cosa intendi per chiudere lo spazio sotto il binario , quale spazio?E non ho nemmeno capito perchè tenere i piloni più distaccati per compensare il distacco.

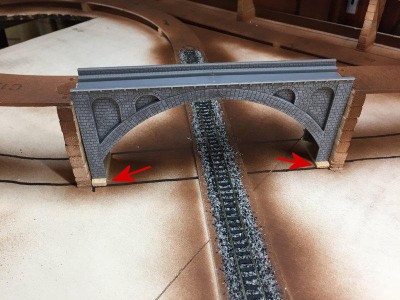

come puoi vedere da questa foto sono stati posizionati due spessori differenti sotto il ponte, quello di sx è più alto di quello di dx appunto per il dislivello del tracciato, non si nota molto la differenza perchè probabilmente avendo usato, come da descrizione della DeA, degli spezzoni di 10mm di spessore per fare i supporti e non sono perfettamente in squadro.Il mio dubbio è se il ponte deve restare inclinato come è in foto .Ho visto foto di altri ma pare che non abbiano messo 5mm di spessore.
I supporti se voglio li stacco , anche le plance sono provvisorie.Se stacco i supporti (piloni) cosa devo fare???'
Scusa lo so che è dura spiegarsi in un forum.
- tender60
- Messaggi: 122
- Iscritto il: mercoledì 6 dicembre 2017, 15:06
- Nome: Alfio
- Regione: Lombardia
- Città: Lecco
- Stato: Non connesso
Re: Aiuto per Ferrovie del Gottardo DeA
Quindi lascio così ?Oppure stacco i piloni e li metto con inclinazione definitiva del ponte sia a dx che a sx?
Tu dicevi prima che " bisognava posizionare il supporto di legno qualche mm più arretrato per compensare il distacco".
Oppure:visto che hai fatto trenta mi fai anche trentuno.......spiegandomi cosa intendi?
Eh mai provato a ridurre foto con paint..chiederò ai figli.....tu sui che sei...aggiornato coi tempi Salvatore ehhhhhh.
- sal727
- Messaggi: 4065
- Iscritto il: domenica 26 aprile 2015, 17:22
- Nome: Salvatore
- Regione: Emilia Romagna
- Città: Bologna
- Ruolo: Moderatore
- Stato: Non connesso
Re: Aiuto per Ferrovie del Gottardo DeA
esatto

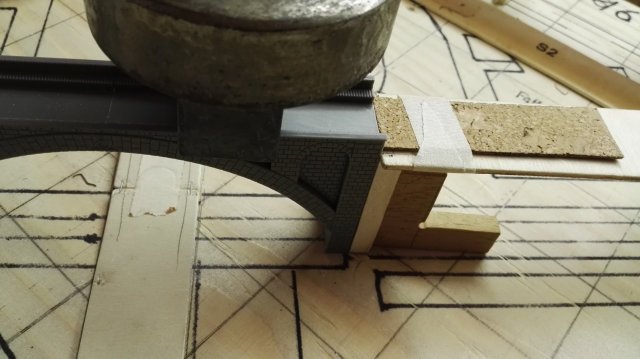

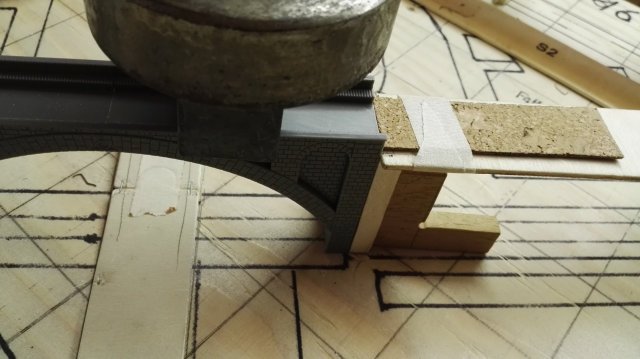

dal momento che usi supporti già a misura se li metti in squadro a filo della plancia noterai che, essendo il ponte leggermente inclinato, con battuta in basso non permette l'allineamento in alto e rimangono quei pochi mm di distacco, se metti il supporto leggermente spostato indietro di pochi mm (ti regoli in base al distacco che si è creato) e non a filo puoi appoggiare la plancia al ponte e compensare il vuoto.Quindi lascio così ?Oppure stacco i piloni e li metto con inclinazione definitiva del ponte sia a dx che a sx?
Tu dicevi prima che " bisognava posizionare il supporto di legno qualche mm più arretrato per compensare il distacco".
