Ferrovia del Gottardo eseguita da un principiante.

[FraPis]

Francesco, non dirmi di cambiare ancora posizione ai relè, altrimenti mi butto sotto un treno

Dovrebbe essere OK, mi raccomando stagno 60/40 sottile, non abbondare con lo stagno e non esagerare con la temperatura, mano ferma e precisione per una saldatura lucida, prima di eseguire l'accoppiamento vero e proprio stagna entrambi le parti da saldare, tieni presente che i reofori dei relè sono molto delicati quindi utilizza conduttori da 0,22mm², se hai qualche dubbio ti preparo un tutorial a richiesta sulla parte da saldare

[Excalibur]

La teoria di come saldare a stagno la conosco alla perfezione, è la pratica che mi manca, ma arriverà anche quella.
Comunque qualche tutorial in più è sempre ben accetto, non ho paura di farne indigestione, quindi aspetto
speranzoso una tua prossima pubblicazione al riguardo.

[FraPis]

Ho fatto un video utilizzando il vecchio pannellino di comando ormai sostituito dal sinottico, ho simulato il collegamento degli interruttori di alimentazione, se ti va di dargli uno sguardo lo trovi qui https://youtu.be/3HNnu-hZArM

[gio_gio]

Ottimissimo Francesco... The Best!
Visto cosa stò combinando "dall'altra parte" queste guide sono un toccasana per il forum.

[Excalibur]

Non ho nulla da eccepire Francesco, sei veramente bravo nell'eseguire saldature, in spazi poi così ristretti.
L'unica osservazione che mi viene da fare è che io avrei fissato il pannellino al piano di lavoro con del nastro di carta, perchè ho notato che spesso se ne va a spasso per conto suo e sei costretto a rimetterlo, ogni tanto, nella sua giusta posizione.

[v200]

Grazie per il Tuo impegno a condividere!

[FraPis]

Non ho nulla da eccepire Francesco, sei veramente bravo nell'eseguire saldature, in spazi poi così ristretti.
L'unica osservazione che mi viene da fare è che io avrei fissato il pannellino al piano di lavoro con del nastro di carta, perchè ho notato che spesso se ne va a spasso per conto suo e sei costretto a rimetterlo, ogni tanto, nella sua giusta posizione.

Si Alceo, era solo una dimostrazione, il pannello molto leggero, quello che ho usato pesava almeno il doppio e non si muoveva facilmente

[Excalibur]

Si Alceo, era solo una dimostrazione, il pannello molto leggero, quello che ho usato pesava almeno il doppio e non si muoveva facilmente

Grazie mille Francesco per la dimostrazione, mi sarà molto utile quando andrò a cimentarmi con le varie connessioni.
Ho notato che richiede molta pazienza e precisione, a prima vista credo di potercela fare, ti saprò dire successivamente.

[Excalibur]

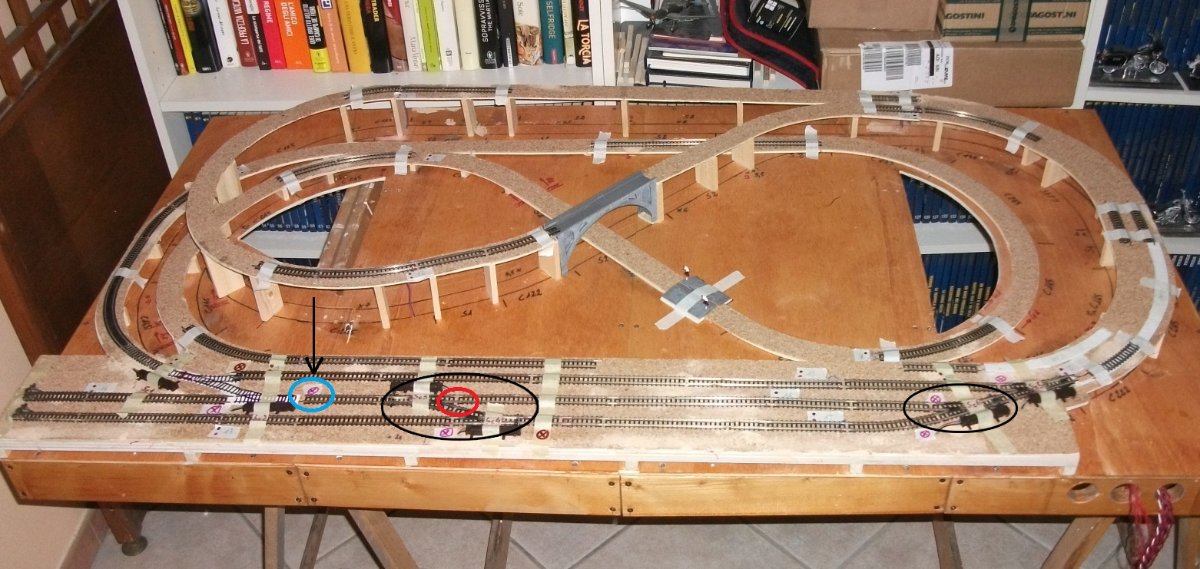

Io le scarpette le ho già inserite di mia iniziativa e sono quelle segnate da un croce cerchiata rossa.
Spero che vada bene.



Stavo di nuovo studiando la foto e mi sto chiedendo se non sarebbe meglio spostare la scarpetta evidenziata in blu nella nuova posizione, quella segnata in rosso.
Cosa mi suggerite ?

[gio_gio]

Non so Alceo (qui gli esperti potranno confermare o meno...), se tu isoli il binario nella zona cerchiata di azzurro, potrebbe essere che gli scambi della parte opposta (quelli di dx vedendo l'immagine, per capirci) con la complicità di quelli al centro sx, ach'essi cerchiati di nero, conducano lo stesso la corrente e ti ritroveresti con il convoglio in movimento.

A tale proposito mi sono permesso di prendere la tua immagine per segnare i punti che, sottolineo pottrebbero , essere fastidiosi.


Ma lasciamo agli esperti il parere finale... un lavoretto niente male (anzi perfetto ) pure il tuo, complimenti.

[v200]

Per la sezionatura di un tratto di binario occorre sempre isolare una rotaia ai due lati ( frecce rosse ), in questo caso il deviatoio posto al centro del tratto sezionato potrebbe alimentare la rotaia isolata prendendo corrente tramite gli aghi dal binario contiguo. per escludere questa eventualità si può inserire una scarpetta dopo il il deviatoio ( freccia blu ). Ovviamente sempre da rivedere i cablaggi per ridare corrente tramite interrutore.
Ora devo scappare poi continuiamo la discussione.

[Excalibur]

Capisco Giovanni, ma forse la foto postata in precedenza non era abbastanza esplicativa, mi ci sono intorcinato anch'io.
Posto di nuovo la stessa foto, questa volta con i punti giusti, secondo me, delle varie interruzioni, evidenziati con rettangolini rossi.



Se ancora non dovesse andar bene, vi pregherei di segnalarmelo.

[FraPis]

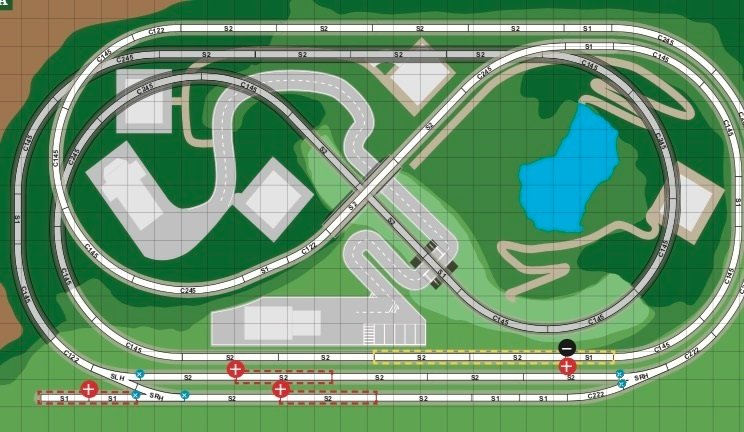

Queste sono quelle previste nel tracciato base (X)

[Excalibur]

Ho postato il mio intervento in contemporanea ai vostri, Roberto e Francesco, senza averli letti prima, ma mi sembra che ora possa andar bene.

[v200]

Solo per non fare confusione,
Il deviatoio centrale è una aggiunta o rientra nel piano originale.
Mi sono perso

[Excalibur]

No Roberto, non rientra nel piano originale, è stata una mia iniziativa personale quella di inserire un altro ramo nel tracciato, tanto perchè vi era ancora lo spazio per poterlo fare, del resto so che altri Utenti hanno optato per questa soluzione.
Avrò sbagliato ?

[FraPis]

Solo per non fare confusione,
Il deviatoio centrale è una aggiunta o rientra nel piano originale.
Mi sono perso

Lo schema della configurazione originale è quello che ho postato io

[Excalibur]

Lo schema della configurazione originale è quello che ho postato io

A parte il mio ramo aggiuntivo, mi sembra Francesco che io non mi sia discostato poi tanto dal piano originale, le interruzioni sono situate in quelle stesse posizioni, poco più a destra, od a sinistra, a voler essere proprio pignoli.

[FraPis]

Alceo, non detto questo ho solo risposto alla domanda di Roby che si era "perso" nelle varie versioni modificate

[Excalibur]

Un Moderatore del calibro di Roberto che si perde nelle discussioni ?

[v200]

Tra l' età, la prostata e la perdita di capelli capita

[Excalibur]

Tra l' età, la prostata e la perdita di capelli capita

Beh, Roberto, ora rinsavisci e dimmi se le posizioni delle interruzioni che ho piazzato sono giuste o sciocche.

[v200]

Tornando seri mi sembra che tutto sia stato sezionato correttamente, solito controllo con il tester per sicurezza

[Excalibur]

Già fatto Roberto, ho controllato sezione per sezione, binario per binario e tutto funziona a meraviglia, tutt'altra cosa sarà, ho paura, quando avrò completato il cablaggio del quadro sinottico.
Che Giove Pluvio me la mandi buona.

[v200]

Tutto con calma poi abbiamo un buon consulente
