Ferrovia del Gottardo De Agostini scala N

[v200]

Elimini il simulacro delle radici, inserisci un piccolo ferretto al centro del tronco per poi inserirlo nel foro fatto con un trapanino manuale sul plastico dove desideri posizionarlo, spalmi un po di colla ad esempio il Bostik bianco ( Per questi lavori ha una sufficiente tenuta ) sul ferretto è sei a posto, questo con piante dal tronco grande. Per piante con tronchi piccoli una volta eliminato il simulacro delle radici ( se presente ) basta ricavare un foro nel punto desiderato con il diametro del tronco, poi basta mettere un po di colla è inserire il tronco. Una volta che la colla che si è usata per fissare i tronchi posiamo un po di erbetta , questo sistema rimane più naturale che avere quei radicioni, inoltre si possono posizionare gli alberi anche su piani inclinati ( ricordate che le piante crescono in verticale sulle pareti in inclinate ).
In caso che i rami non vi permettano di posizionare l'albero ( specialmente gli abeti ) basta tagliare i rami posteriori a 45 ° in modo da seguire il pendio

[FraPis]

Puoi semplicemente tagliare la base di appoggio ed incollare gli alberi nella posizione giusta, magari utilizzando un chiodino inserito nel tronco per aver una migliore presa sul terreno.

Anch'io pensavo ad una soluzione simile, magari con qualche goccia di colla alla base per quelli posizionati sul tenero (polistirene)

[FraPis]

Elimini il simulacro delle radici, inserisci un piccolo ferretto al centro del tronco per poi inserirlo nel foro fatto con un trapanino manuale sul plastico dove desideri posizionarlo, spalmi un po di colla ad esempio il Bostik bianco ( Per questi lavori ha una sufficiente tenuta ) sul ferretto è sei a posto, questo con piante dal tronco grande. Per piante con tronchi piccoli una volta eliminato il simulacro delle radici ( se presente ) basta ricavare un foro nel punto desiderato con il diametro del tronco, poi basta mettere un po di colla è inserire il tronco. Una volta che la colla che si è usata per fissare i tronchi posiamo un po di erbetta , questo sistema rimane più naturale che avere quei radicioni, inoltre si possono posizionare gli alberi anche su piani inclinati ( ricordate che le piante crescono in verticale sulle pareti in inclinate ).
In caso che i rami non vi permettano di posizionare l'albero ( specialmente gli abeti ) basta tagliare i rami posteriori a 45 ° in modo da seguire il pendio

Perfetto, grazie per i graditi suggerimenti

[Excalibur]

E' quello che ho fatto io, ho tagliato via la base in diagonale e vi infilato un chiodino privo di testa, ho fatto un foro col punteruolo (non quello rosso, anche se il manico lo è) nel polistirolo, l'ho riempito di vinavil e vi ho infilato il tronco dell'albero fino alla sua base, se nessuno va a romperglieli le scatole, tiene benissimo.
Ti è venuto un bel plastico, Francesco, quasi quanto il mio.

[FraPis]

Ti è venuto un bel plastico, Francesco, quasi quanto il mio.

Piano piano mi ci sto avvicinando

[Excalibur]

Naturalmente stavo scherzando Francesco, però come è venuto il mio mi riempie di soddisfazione, all'inizio non pensavo proprio che mi venisse così.

[aleps]

Nei deviatoi trovi delle sottili rotaie che permettono di instradare un rotabile in una delle due direzioni tramite un movimento destra/sinistra . Queste rotaie sottili sono dette aghi, nella foto qui sotto sono indicate dalla freccia rossa mentre la seconda freccia a destra indica il cuore images.jpg
Come vedi si affiancano alla rotaia principale del tracciato , nel punto che avviene il contatto non si deve verniciare

Ciao Robi,
mi mancano solo i tre deviatoi per l'invecchiamento. Quindi, ricapitolando, devo evitare di pitturare quelle due zone cerchiate in rosso nella foto in prossimità degli aghi. In quelle zone pitturerò solo in binario esternamente. Giusto?

[v200]

Si gli aghi devono fare contatto quindi la zona deve essere pulita anche lo snodo degli aghi la piccola fessura verso il centro è il cuore dove la ruota fa contatto

[aleps]

Ciao a tutti,
Piccolo dubbio, ho deciso di fare un quadro sinottico simile a quello di FraPis e Alceo ma senza utilizzo dei led per facilitarmi le operazioni. Ora il dubbio è, mentre per i sezionamenti non avrei problemi a capire se il tratto è alimentato o no a seconda dalla posizione della levetta, stessa cosa non posso dire del deviatoio, essendo interruttore ad impulso mi torna sempre in posizione neutra, quindi come potrei capire in che posizione metto lo scambio senza led? Avrei un alternativa?

[sal727]

Non credo che hai alternative se non quella di vedere ad occhio la posizione del deviatoio, altrimenti dovresti mettere dei motori con il fine corsa e utilizzare i deviatori normali e non quelli a impulso con ritorno.

[Criss Amon]

Ciao a tutti,
Piccolo dubbio, ho deciso di fare un quadro sinottico simile a quello di FraPis e Alceo ma senza utilizzo dei led per facilitarmi le operazioni. Ora il dubbio è, mentre per i sezionamenti non avrei problemi a capire se il tratto è alimentato o no a seconda dalla posizione della levetta, stessa cosa non posso dire del deviatoio, essendo interruttore ad impulso mi torna sempre in posizione neutra, quindi come potrei capire in che posizione metto lo scambio senza led? Avrei un alternativa?

Io ho utilizzato un criterio poco ortodosso. La posizione degli scambi veniva scelta da deviatori. Ma tutti i deviatori facevano capo a un pulsate. Scelta la posizione dei deviatori e quindi degli scambi, pigiavo sul pulsante e li facevo scattare. Ovviamente non dovevo scordare di pigiare il pulsante. Usando dei deviatori bipolari potevo anche simultaneamente isolare la linea dove un treno doveva fermarsi. Ripeto che è un criterio molto spartano, ma se ci si accontenta ....

[aleps]

Non credo che hai alternative se non quella di vedere ad occhio la posizione del deviatoio, altrimenti dovresti mettere dei motori con il fine corsa e utilizzare i deviatori normali e non quelli a impulso con ritorno.

Ho già acquistato i Peco pl 11..non esistono deviatori ad impulsi con spia?
Oppure se utilizzassi il pulsante peco pl 26?

[Excalibur]

I led spia per i deviatoi su un quadro sinottico hanno un effetto più ottico, che pratico, io li guardo poco, o per niente, li controllo visivamente come dice Salvatore, è molto più pratico e diretto e non si commettono errori.

[aleps]

I led spia per i deviatoi su un quadro sinottico hanno un effetto più ottico, che pratico, io li guardo poco, o per niente, li controllo visivamente come dice Salvatore, è molto più pratico e diretto e non si commettono errori.

Bene. Allora andrò per via visiva semplificando il tutto.

[Charlie63]

I led spia per i deviatoi su un quadro sinottico hanno un effetto più ottico, che pratico, io li guardo poco, o per niente, li controllo visivamente come dice Salvatore, è molto più pratico e diretto e non si commettono errori.

Dipende da quanti deviatoi hai sul plastico, se ne hai 15-20 ti diventa impossibile controllarli guardandoli uno per uno...

[Excalibur]

Si sta parlando del nostro plastico che ha soltanto tre deviatoi.
Io ne ho sette, avendone aggiunti altri quattro, ma tutti nell'area antistante la stazione e facile da controllare tutti dalla stessa posizione frontale con un sol colpo d'occhio, più facile e diretto che andare a verificare da tutte le spie led in quale posizione si trovano, col rischio di confondersi tra linea diretta e deviata, soprattutto se si vuole manovrare il deviatoio quando i treni sono in movimento, nel mio plastico ne circolano tre contemporaneamente.

[aleps]

I led spia per i deviatoi su un quadro sinottico hanno un effetto più ottico, che pratico, io li guardo poco, o per niente, li controllo visivamente come dice Salvatore, è molto più pratico e diretto e non si commettono errori.

Dipende da quanti deviatoi hai sul plastico, se ne hai 15-20 ti diventa impossibile controllarli guardandoli uno per uno...

Si esatto. Come dice Alceo, trattandosi del plastico Dea ne ho solo 3 da controllare quindi è fattibile, se poi in futuro realizzerò un plastico con quella quantità di deviatoi, allora dovrò imparare a mettere pure i led

[FraPis]

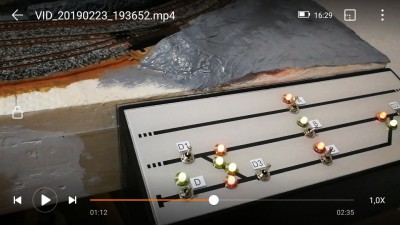

Però un sinottico che con un colpo d'occhio ti indica la posizione dei deviatoi è un' altra cosa

[aleps]

Però un sinottico che con un colpo d'occhio ti indica la posizione dei deviatoi è un' altra cosa

e lo so ma già sarà un trionfo fare funzionare tutto, per le mie capacità fare anche quello è troppo

[aleps]

Francesco, ne approfitto per una consulenza elettrica,
per i sezionamenti ho acquistato questi interrutori:

https://www.compel-elettronica.com/it/i ... 40254.html

Dove leggo terminali faston. vuol dire che per connetterci i fili posso utilizzare dei connettori maschio/femmina invece che saldarci. giusto?

Per quanto riguarda i deviatoi ad impulso. Posso trovarli con gli stessi terminali?

[Excalibur]

Certo Francesco, infatti ho già detto che dal punto di vista scenico è di grande effetto, ma quando hai tre convogli, in una prova ne ho messi addirittura quattro, che viaggiano tutti contemporaneamente sulla stessa linea, devi tenere sotto controllo ogni posizione di ogni convoglio in cui si viene a trovare ed ogni deviatoio che ogni convoglio va ad affrontare, non hai il tempo materiale di andare a controllare ogni posizione di ogni deviatoio sul pannello, ma devi farlo giocoforza visivamente.
Scusami il giro di parole, ma il concetto è questo.

[Excalibur]

Alessandro, dovrai comunque saldare il cavetto al connettore, o schiacciarlo con una pinza dopo avervi infilato il cavetto, tanto vale saldare direttamente i cavetti ai terminali dell'interruttore, elimineresti così un contatto in più.

[sal727]

Francesco, ne approfitto per una consulenza elettrica,
per i sezionamenti ho acquistato questi interrutori:
https://www.compel-elettronica.com/it/i ... 40254.html
Dove leggo terminali faston. vuol dire che per connetterci i fili posso utilizzare dei connettori maschio/femmina invece che saldarci. giusto?
Per quanto riguarda i deviatoi ad impulso. Posso trovarli con gli stessi terminali?

Questi interruttori che hai acquistato sono per amperaggi alti inutili per il nostro uso, più del doppio come dimensione degli altri e ti costringono ad utilizzare un quadro sinotico di dimensioni maggiori, dirai che sono comodi per i cablaggi potendo utilizzare i faston, io ti consiglio un saldatore, con calma lo iniziavi ad utilizzare e certamente ti potrebbe servire successivamente, sicuramente ottenevi un contatto migliore.

[aleps]

Francesco, ne approfitto per una consulenza elettrica,
per i sezionamenti ho acquistato questi interrutori:
https://www.compel-elettronica.com/it/i ... 40254.html
Dove leggo terminali faston. vuol dire che per connetterci i fili posso utilizzare dei connettori maschio/femmina invece che saldarci. giusto?
Per quanto riguarda i deviatoi ad impulso. Posso trovarli con gli stessi terminali?

Questi interruttori che hai acquistato sono per amperaggi alti inutili per il nostro uso, più del doppio come dimensione degli altri e ti costringono ad utilizzare un quadro sinotico di dimensioni maggiori, dirai che sono comodi per i cablaggi potendo utilizzare i faston, io ti consiglio un saldatore, con calma lo iniziavi ad utilizzare e certamente ti potrebbe servire successivamente, sicuramente ottenevi un contatto migliore.

Porca miseria, quindi non vanno bene?sono 2A...

[FraPis]

Porca miseria, quindi non vanno bene?

Come dice Salvatore quegli interruttori sono generalmente usati per potenze superiori, funzionano ugualmente ma occupano maggiore spazio e sono sovradimensionati per lo scopo, ti consiglio l'utilizzo dei miniaturizzati come nel link sotto

https://www.compel-elettronica.com/it/8 ... miniaturiz
