Rifacimento plastico!

[Egidio]

Aspetto di vedere le foto del tuo lavoro per apprezzare e valutare. Saluti. Egidio.

[Marco16.10]

Immagine:

378,15 KB

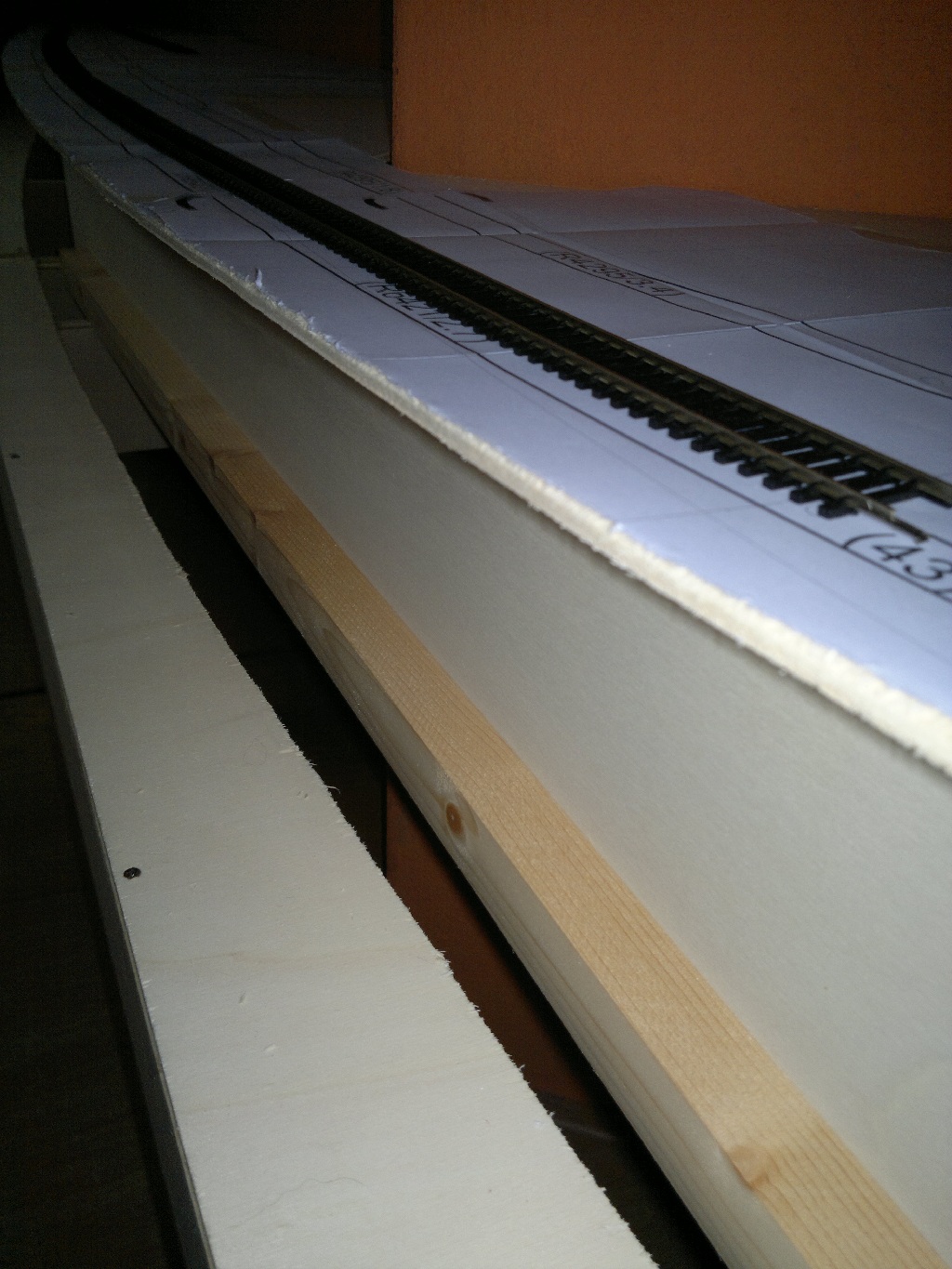

Il tracciato posso dire di averlo posato, ora inizia il bello, il paesaggio!Qua mi ci vorrà molto tempo, perchè prima di intervenire sul plastico sperimento prima su pezzi a parte, se la tecnica mi convince opero sul plastico.E qua intendo quello che riguarda le tecniche artistiche, vediamo di apprendere anche quelle!

[Marco16.10]

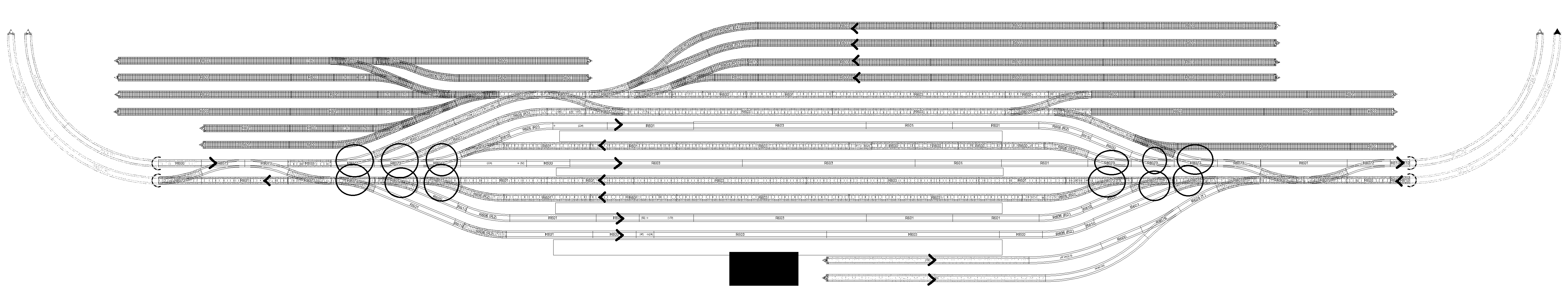

Mi è giunta qualche perplessità sulla mia stazione, nel cerchiolino rosso ho evidanziato quello che mi sta creando qualche dubbio, il funzionamento è a dir poco perfetto, quello che non mi piace è la disposizione poco realistica degli scambi....sto pensando di rifare la stazione....

Immagine:

877,13 KB

[modellbahn73]

Ciao,

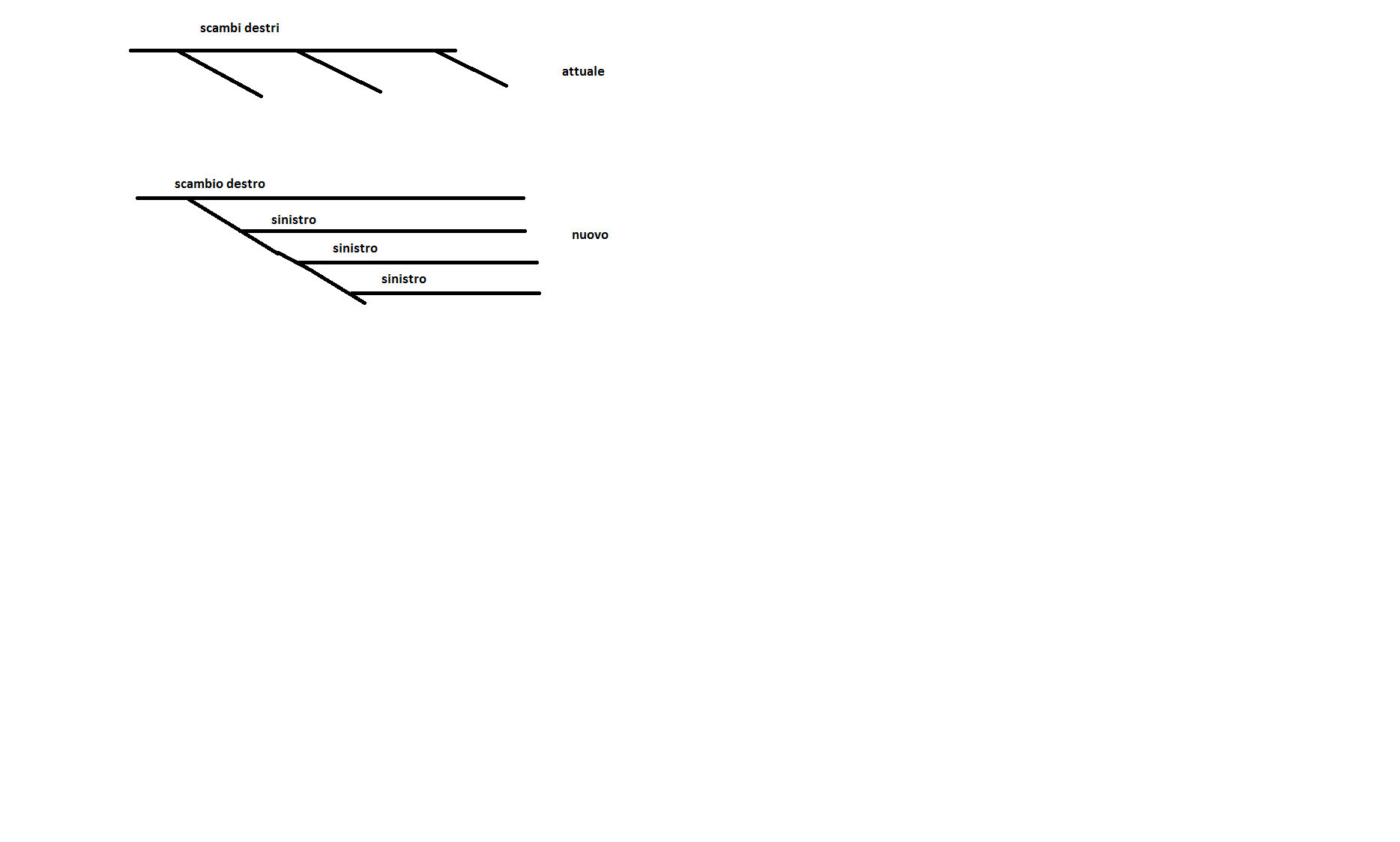

In effetti cambierei la disposizione degli scambi per guadagnare lunghezza sui binari di corsa,secondo lo schema allegato



Immagine:

13,6 KB

Il tutto da ripetere sulle quattro connessioni,due per binario,in entrata e in uscita.
Facci sapere gli sviluppi!

[cf69]

Adriano, saggio consiglio!!

Marco, se hai problemi a modificare il file, sai come contattarmi/farmelo avere. :geek:

[cf69]

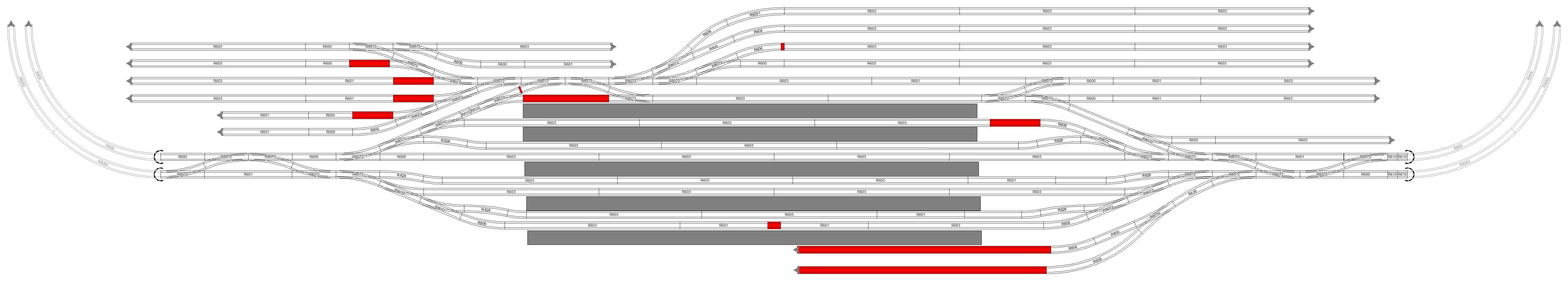

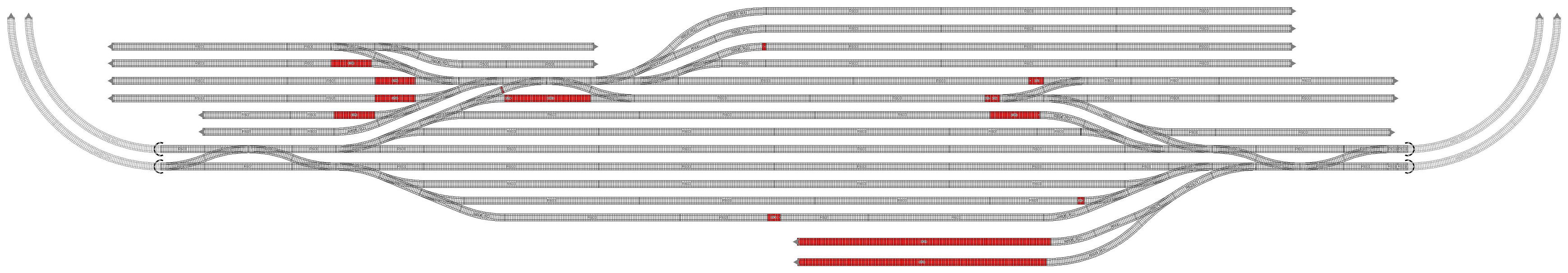

Marco, non ho resistito...... ho modificato il tuo piano stazione. :geek:
Trovi in rosso tutti i pezzi di flessibile che ho inserito per far quadrare la geometria e le lunghezze per ottenere l'allineamento dei tronchini.
Non ho voluto modificare la tua idea, ammetto però di essermi perso più volte tra i deviatoi.

new station marco.zip (2,96 KB)

Guarda se ti piace...........!

Immagine:

332,83 KB

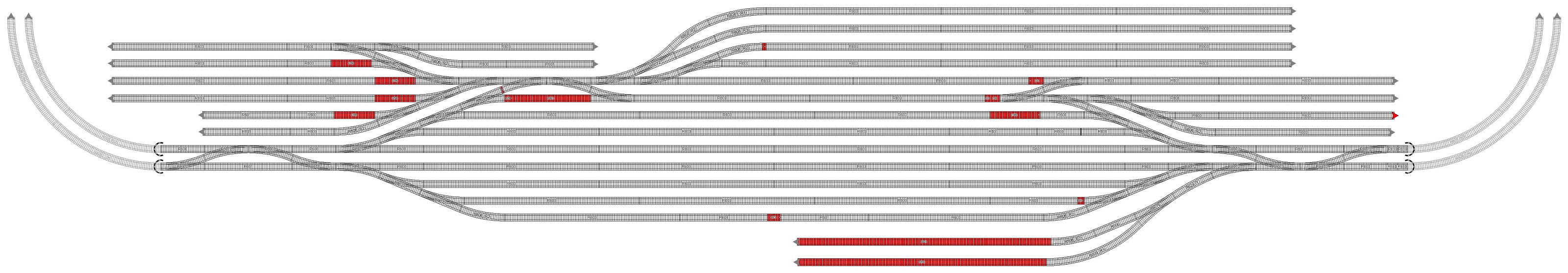

OPPURE: piccola modifica sul lato destro

new station marco B.zip (3,02 KB)

Guarda se ti piace...........! Di Più!

Immagine:

291,56 KB

[Marco16.10]

Numero Uno Fabio, mi hai letto nel pensiero.Stampo in A0 e lo metto giù come l'hai disegnato, mi pare sia molto più realistico.Avresti modificato dell'altro?

[cf69]

Onestamente non ho riflettuto su altre modifiche, quella suggerita era lampante.... non mi piacevano le due file di deviatoi in parallelo; sembravano sprecati e che rubassero spazio ai binari di stazione.
Con la modifica ho rubato un pò di spazio al tronchino (poco male), ma ne ho aggiunti un paio per eventuali altri rotabili in sosta.
Devo ammettere che non ho mai sviluppato un piano di stazione così complesso e visto che lo hai copiato da uno reale (o quasi) e ti appaga, io passo.
Se sentirai il bisogno di apportare altre modifiche, sai che posso darti una mano.
Saluti

[Marco16.10]

Eternamente grazie Fabio,non ne venivo a capo, a volte mi perdo in un bicchiere d'acqua!Ora è molto più realistica!Tu che hai l'occhio tecnico ti invito ad osservare la reale, La Spezia centrale, ti sembra coerente col mio progetto?L'importante è avere una stazione che somigli come funzionamento a una reale, nei limiti del possibile ovviamente!

[cf69]

Ok, riscaldo google maps e dò un'occhiata!

[Marco16.10]

Ottimo Fabio, tu hai l'occhio più allenato di me e indubbiamente ne capisci molto di più di stazioni.Comunque per facilitarti il compito ti posto un link dove si vedono i binari, passa attraverso La Spezia centrale, ho pensato che potrebbe esserti di aiuto.

[JackTrain]

Ciao Marco!
intanto complimenti ancora per la scelta della stazione, è davvero una bella sfida che seguirò con tanto interesse!
poi ne approfitto per chiederti, come ha fatto a stampare da scarm 1:1? ho tentato di seguire tutte le guide qui sul forum e su internet ma senza nessun risultato, tra l'altro mi sembra che la tua stampa sia addirittura su un foglio molto grande... mi spieghi x favore come hai fatto?

grazie mille!! e buon lavoro!!

[Marco16.10]

Ciao Jacopo, allora ho scaricato un programma chiamato PDF Creator, poi sono andato nel pannello di controllo del PC, ho impostato come stampante predefinita PDF Creator, dopodiché in Scarm, alla voce impostazioni avanzate di Stampa ho scelto come formato di stampa A0, se ci sta puoi anche impostare A1. Il comune foglio di stampa e' A4, ma diventa un puzzle.Ovviamente devi stampare in scala 1:1. E' più difficile spiegarlo che metterlo in pratica. Le comuni stampanti del Pc sono in A4, con PDF Creator lancia un PDF del formato che vuoi, poi non devi fare altro che prendere i tuoi PDF e andare in una copisteria dove hanno in plotter che stampa in A0 o A1!
Per essere certo che stai stampando in scala reale, semai prima fai una prova su A4, i binari ce li hai, ce ne metti sopra uno, vedi se combacia in larghezza, in lunghezza forse uno scambio corto lo stampi intero, in un A4 dovrebbe starci.Mi raccomando poi quando vai in copisteria se hai stampato in A0 digli di stampare in A0, non fare in un formato diverso perché ti sballa la scala di misura.Se non hai capito qualche passaggio o trovi difficoltà in qualcosa contattami che te lo spiego passo per passo.


Edit: Fabio ora che sento Jacopo mi viene in mente che devo fare lo spazio ai marciapiedi di stazione, quindi tra i binari 2 e 3 devo far qualcosa per farci stare il marciapiede!Idem tra il 4 e 5 e il 6 e il 7!Comunque ogni due binari in mezzo dovrò fare un po' più di spazio!Accidenti a me è le mie stazioni!!

[cf69]

Ok, dovrei farvi una tiratina di orecchie ad entrambi

-Jack, per la stampa in 1:1 e tutto quel che ti va di chiedere su SCARM esiste una sezione specifica del forum: "L'esperto risponde", questo esperto io lo conosco bene e non mangia mica nessuno se gli si pongono delle domande.............. :geek: Ah! Dimenticavo, l'esperto (forse ma non troppo), sarei io.
Così evitiamo di inquinare il topic di Marco[:I]
-Marco, ormai dovresti saperlo che ogni du binari ci vuole una banchina! Io non ho spaziato di più i binari perchè nel tuo file le banchine sono già disegnate, io non le ho messe, ma il mio era un rifacimento con misure prese a video. Credo che quando poggerai la nuova stampa sul tuo piano, molte geometrie dovrebbero combaciare (ho dubbi sulla lunghezza totale, basta spostare il foglio un un tratto rettilineo senza deviatoi).
Fammi sapere se è necessario rifare il new file di stazione.

P.S.: Marco hai un mp!

[Marco16.10]

Provo a fare spazio ogni due binari, rifare assolutamente no, c'è solo da creare un pò di spazio per i marciapiedi!Fabio non mi fucilare, non è cattiveria, ma tanta ignoranza!

[Marco16.10]

Immagine:

666,59 KB

Onestamente.....com'è? Una boiata....!

[cf69]

Marco, ti ho preparato il file zip della tua stazione, con le banchine inserite ogni due binari e come al solito non ho voluto stravolgere il tuo progetto, lasciando il piano generale di stazione immutato.

A costo di essere ripetitivo ti dico che:
- il mio file ha sicuramente una diversa lunghezza rispetto al tuo, io l'ho immaginata dal tuo sviluppo a video e molti rettilinei avevano la lunghezza non leggibile, per cui ho fatto ad occhio;
- con l'inserimento delle banchine sarà cambiato nuovamente qualcosa sia in larghezza che in lunghezza, devi ricontrollare tutto, poggiando il disegno sul tuo piano in legno;
- ho inserito delle banchine standard della Hornby, che puoi trovare come articolo da acquistare, se decidi di autocostruire o ti sembrano troppo larghe e vuoi qualcosa di più stretto si dovrà modificare nuovamente il file;
- tutte le modifiche per poter inserire le banchine sono state effettuate con spezzoni di binario flessibile di colore verde, naturalmente anche i tre pezzi di art.610 posti di seguito come distanziale, possono essere sostituiti da un unico pezzo di rettilineo equivalente;
- alle due estremità delle curve troverai due gruppi di deviatoi di colore rosa, non tenerne conto, sono serviti da dima per ripristinare il corretto interbinario hornby standard, per i deviatoi corti (quelli che usi tu).

Spero di essermi riuscito a spiegare chiaramente, ecco il file:
new station marco B_ banchine hornby.zip (6,52 KB)

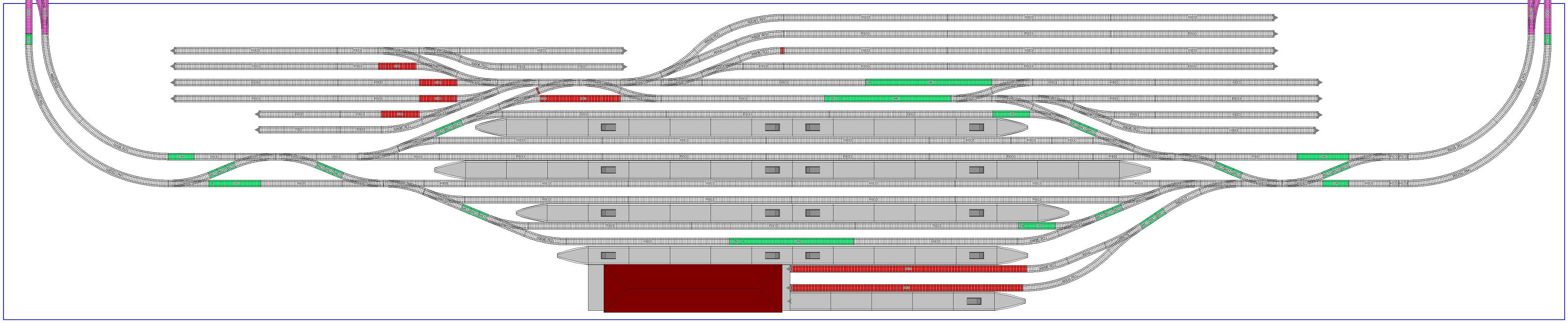

Inserisco anche l'immagine della stazione così modificata:

Immagine: Stazione con banchine Hornby

313,05 KB

[Edo Mazzo]

Ti volevo chiedere..... hai gia cominciato a costruire ?

O hai gia un progetto definitivo?

[Marco16.10]

Ottimo Fabio, smantello la vecchia e inserisco la nuova!Altre modifiche direi che non è il caso, dovrebbe esserci tutto!

@Edo avevo già costruito!!Per l'ennesima volta modifico il piano stazione!La strada che porta alla perfezione e' lunga e tortuosa!

[cf69]

Marco, se avessi necessità di modificare ulteriormente qualcosa dovrai ritoccare tutti gli elementi che ho segnato in verde, otterrai un nuovo interbinario senza modificare l'aspetto generale ed il posizionamento reciproco di binari/deviatoi.
Quando smantelli, controlla se qualcosa non necessita di essere rifatto, se non ricordo male diverse parti sono rimaste quelle da te disegnate.
Buon lavoro!

[Marco16.10]

SP Centrale 1.0.zip (5,5 KB)

A seguito di video e foto sono riuscito a fare ancora qualche piccolo ritocco, che ne pensi Fabio?

[cf69]

Marco, hai invertito i versi di percorrenza............. così sono DB e non FS!
Verifica che da qualsiasi provenienza si possa raggiungere qualsiasi binario, che i deviatoi non consentano instradamenti errati e possibili incidenti.

Per la riproduzione della Stazione di La Spezia Centrale, ti invito a leggere qui:
http://scalaenne.wordpress.com/2011/02/ ... la-spezia/

In questo articolo troverai tutto quel che ti può essere utile alla riproduzione della tua stazione preferita (che poi, in realtà è un'insieme di tre stazioni).
Ecco il progetto completo: laspezia-layout.pdf (355,22 KB)

Buona lettura.!

[Marco16.10]

Ottimo Fabio! Sarà meglio che faccio un pit stop tecnico! Vorrei fare qualcosa di realistico a livello stazione, che sia La Sapezia o sia altro, quindi rientro ai box e mi metto un attimo in pausa in attesa di idee migliori. Dato che il fulcro del lavoro e' la stazione volevo una movimentazione realistica. In primis osservo il file che mi hai postato, così vedo che non ho alcuna speranza!! Non ne esco vivo.

La cosa brutta e' che sono stato sul posto, ho le foto della disposizione dei binari e quant'altro, ho osservato almeno 3 o 4 video (non sembrerebbe ma dai video il senso di marcia e' quello....mi riferisco ai binari 1 e 2....Bho vabbe per ora e' il meno!), quello che mi manca sono i metri, avessi 20 metri la metto giù come mamma l'ha fatta! E' una stazione banalissima, non siamo a livelli Bologna centrale, il problema e' i metri accidenti!! O anche se non è uguale identica quantomeno sia un impianto che rispecchi una situazione reale di stazione! Non mi arrendo! A costo di specializzarmi in ingegneria dei trasporti!

[Marco16.10]

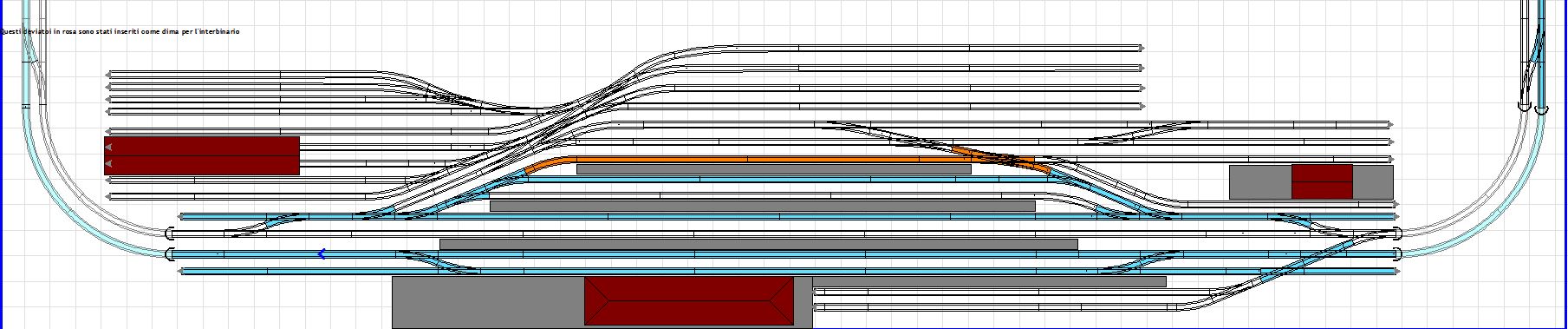

Ennesimo piano stazione!

Immagine:

164,81 KB

[Marco16.10]

TT.zip (7,1 KB)
