l'lelettronica questa sconosciuta...

[liftman]

Chi riesce a spiegare questo? (purtroppo è su FB )



qui c'è lo schema, premendo un interruttore si accende uno solo dei led, se se ne premono 2 2 led e se si premono tutti tutti i led.

Immagine:

14,96 KB

anche ammettendo che ci siano delle resistenze negli interruttori, non si spiea come si possa accendere un dato led senza che gli altri ne siano infulenzati.. bho.

[morese]

... deve aver fatto un pò di confusione fra SERIE e PARALLELO

[liftman]

confusione non direi, c'è di certo un qualche inghippo che non è chiaro, ma se hai visto il filmato non c'è dubbio di come viene connesso il tutto (che rispecchia l'immagine sopra). Alla fine premendo il pulsante a sinistra si accende il led a destra (e viceversa) e premendo quello centrale si accende il led centrale. Tutte le combinazioni acceso/spento (a parte l'inversione dei 2 estremi) sono coerenti con l'accenders/spegnersi dei led..

[robiravasi62]

la soluzione: ma io non son in grado di capire se è vera

[liftman]

la soluzione: ma io non son in grado di capire se è vera

per il poco che ne capisco io almeno questa pare plausibile, se si guarda questo è più difficile capire il funzionamento... (anche se è palese che la clip portapile è il "motore" del tutto). Un canale youtube interessante..

[robiravasi62]

qui non c'e' la pila nè portapile

sapiente uso di video editor?

[liftman]

Non penso il trucco stia nell'(ab)uso di un video editor, di certo c'è una spiegazione, il più è sapere quale.. ROBERTOOOOOO! (Roy) [:o)]

[marioscd]

qua c'è il trucco:



Potrebbe essere plausibile e ci sono gli schemi, sembra essere un oscillatore a frequenze variabili con ogni LED modificato in maniera da rispondere ad un filtro di accoppiamento ad una determinata frequenza...
si ma a che pro? non doveva essere un esempio di collegamento in serie? così si crea solo confusione...

ciaO!

[liftman]

Potrebbe essere plausibile e ci sono gli schemi, sembra essere un oscillatore a frequenze variabili con ogni LED modificato in maniera da rispondere ad un filtro di accoppiamento ad una determinata frequenza...
si ma a che pro? non doveva essere un esempio di collegamento in serie? così si crea solo confusione...

può servire per far capire che non sempre quello che sembra, lo è...

[roy67]

Eccoloooooo!!!

Ha ragione Mario. Il trucco è nel circuito all'interno della pila. Un generatore multifrequenze che genera:
- 380 Hz
- 53 kHz
- 190 kHz
- 940 kHz
- 3,9 MHz

Ogni led ha al suo interno (verso fine video si vede) un filtro di frequenza, stessa cosa dicasi per ogni intrerruttore.

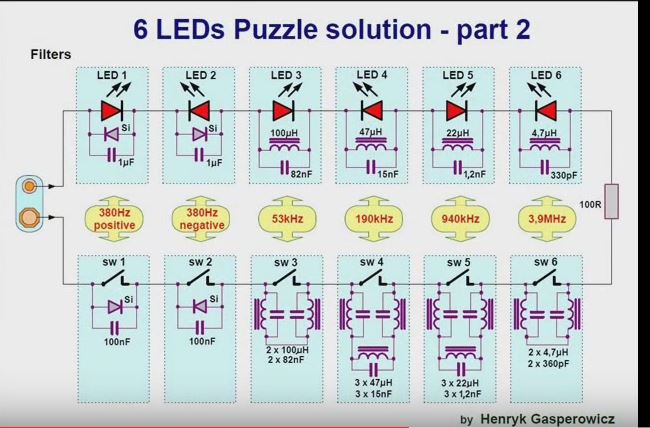

Vedi schema seguente:
Immagine:

64,24 KB

Quindi.... Ogni interruttore apre o chiude la presenza di una frequenza sul filo unico, che viene percorso da più frequenze, contemporaneamente, in entrambi i sensi.

[liftman]

Eccoloooooo!!!

Ha ragione Mario. Il trucco è nel circuito all'interno della pila. Un generatore multifrequenze che genera:
- 380 Hz
- 53 kHz
- 190 kHz
- 940 kHz
- 3,9 MHz

Ogni led ha al suo interno (verso fine video si vede) un filtro di frequenza, stessa cosa dicasi per ogni intrerruttore.

Vedi schema seguente:
Immagine:

64,24 KB

Quindi.... Ogni interruttore apre o chiude la presenza di una frequenza sul filo unico, che viene percorso da più frequenze, contemporaneamente, in entrambi i sensi.

si, questo era abbastanza chiaro (nell'account youtube del tipo ci sono le spiegazioni), quello che è meno chiaro è il funzionamento di quelli "wi-fi"
